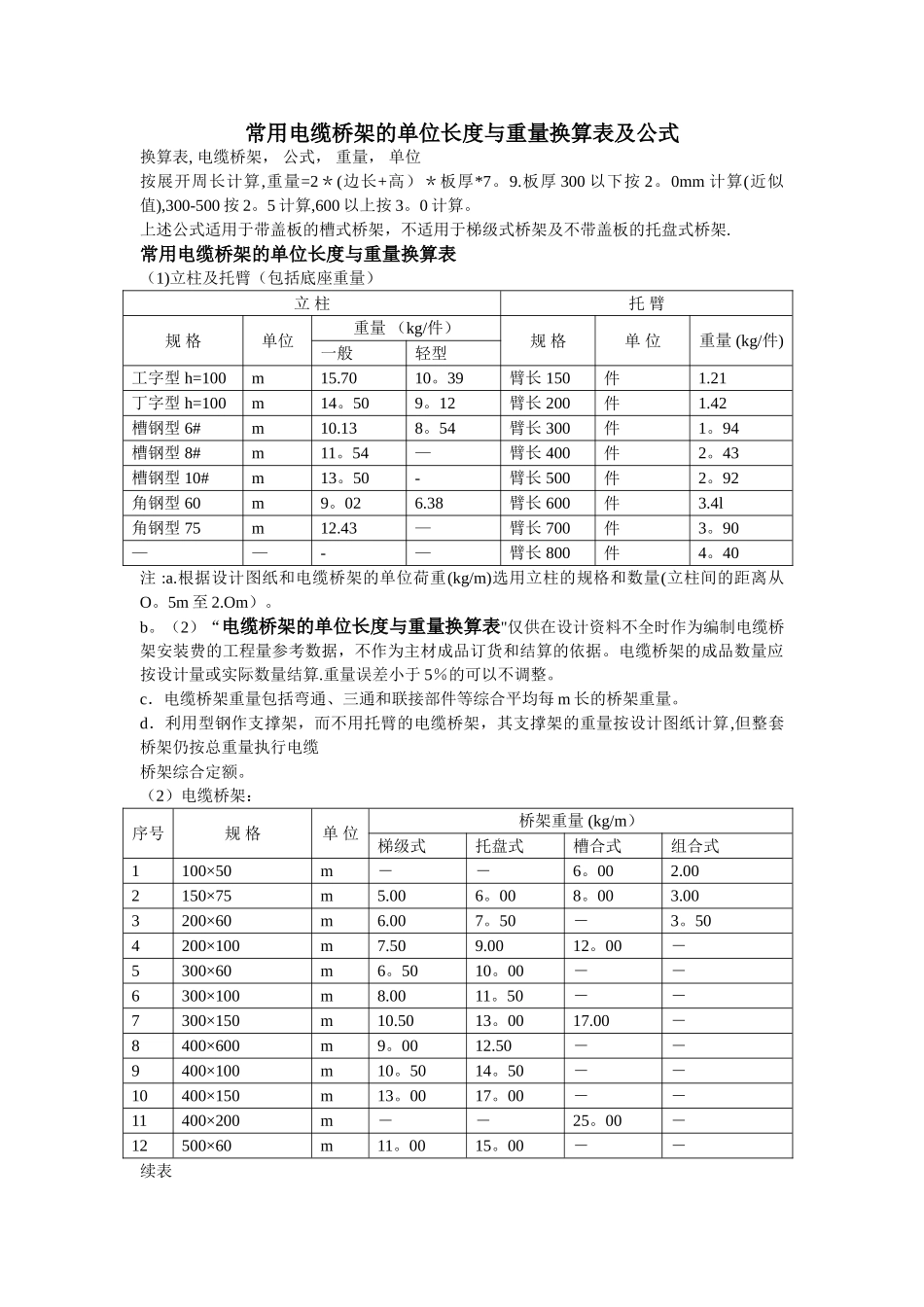

常用电缆桥架的单位长度与重量换算表及公式换算表, 电缆桥架， 公式， 重量， 单位按展开周长计算,重量=2＊(边长+高）＊板厚*7。9.板厚 300 以下按 2。0mm 计算(近似值),300-500 按 2。5 计算,600 以上按 3。0 计算。 上述公式适用于带盖板的槽式桥架，不适用于梯级式桥架及不带盖板的托盘式桥架. 常用电缆桥架的单位长度与重量换算表 （1)立柱及托臂（包括底座重量） 立 柱托 臂规 格单位重量 （kg/件）规 格单 位重量 (kg/件)一般 轻型 工字型 h=100 m 15.70 10。39 臂长 150 件 1.21 丁字型 h=100 m 14。50 9。12 臂长 200 件 1.42 槽钢型 6# m 10.13 8。54 臂长 300 件 1。94 槽钢型 8# m 11。54 —臂长 400 件 2。43 槽钢型 10# m 13。50 -臂长 500 件 2。92 角钢型 60 m 9。02 6.38 臂长 600 件 3.4l 角钢型 75 m 12.43 —臂长 700 件 3。90 ——-—臂长 800 件 4。40 注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O。5m 至 2.Om）。 b。（2）“电缆桥架的单位长度与重量换算表"仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。电缆桥架的成品数量应按设计量或实际数量结算.重量误差小于 5％的可以不调整。 c．电缆桥架重量包括弯通、三通和联接部件等综合平均每 m 长的桥架重量。d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算,但整套桥架仍按总重量执行电缆 桥架综合定额。 （2）电缆桥架： 序号规 格单 位桥架重量 (kg/m）梯级式 托盘式 槽合式 组合式 1 100×50 m － － 6。00 2.00 2 150×75 m 5.00 6。00 8。00 3.00 3 200×60 m 6.00 7。50 － 3。50 4 200×100 m 7.50 9.00 12。00 － 5 300×60 m 6。50 10。00 － － 6 300×100 m 8.00 11。50 － － 7 300×150 m 10.50 13。00 17.00 － 8 400×600 m 9。00 12.50 － － 9 400×100 m 10。50 14。50 － － 10 400×150 m 13。00 17。00 － － 11 400×200 m － － 25。00 － 12 500×60 m 11。00 15。00 － － 续表 序号规 格单 位桥架重量 （kg/m)梯级式 托盘式 槽合式 组合式 13 500×100 m 12。50 17.00 ——14 500×150 m 14。50 20.00 --15 500×200 m -—30.00 —16 600×60 m 12。50 18。00 ———17 600×100 m 14。00 20.00 ——18 600×150 m 16。00 23。00 ——19 600×200 m ——35。00 —20 800×100 m 16.00 26。00 ——21 800×150 m 18。00 29.00 —-22 800×200 m —-43。00 —注 :电缆桥架安装，经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电 缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
