常见PLC通讯故障及解决方案

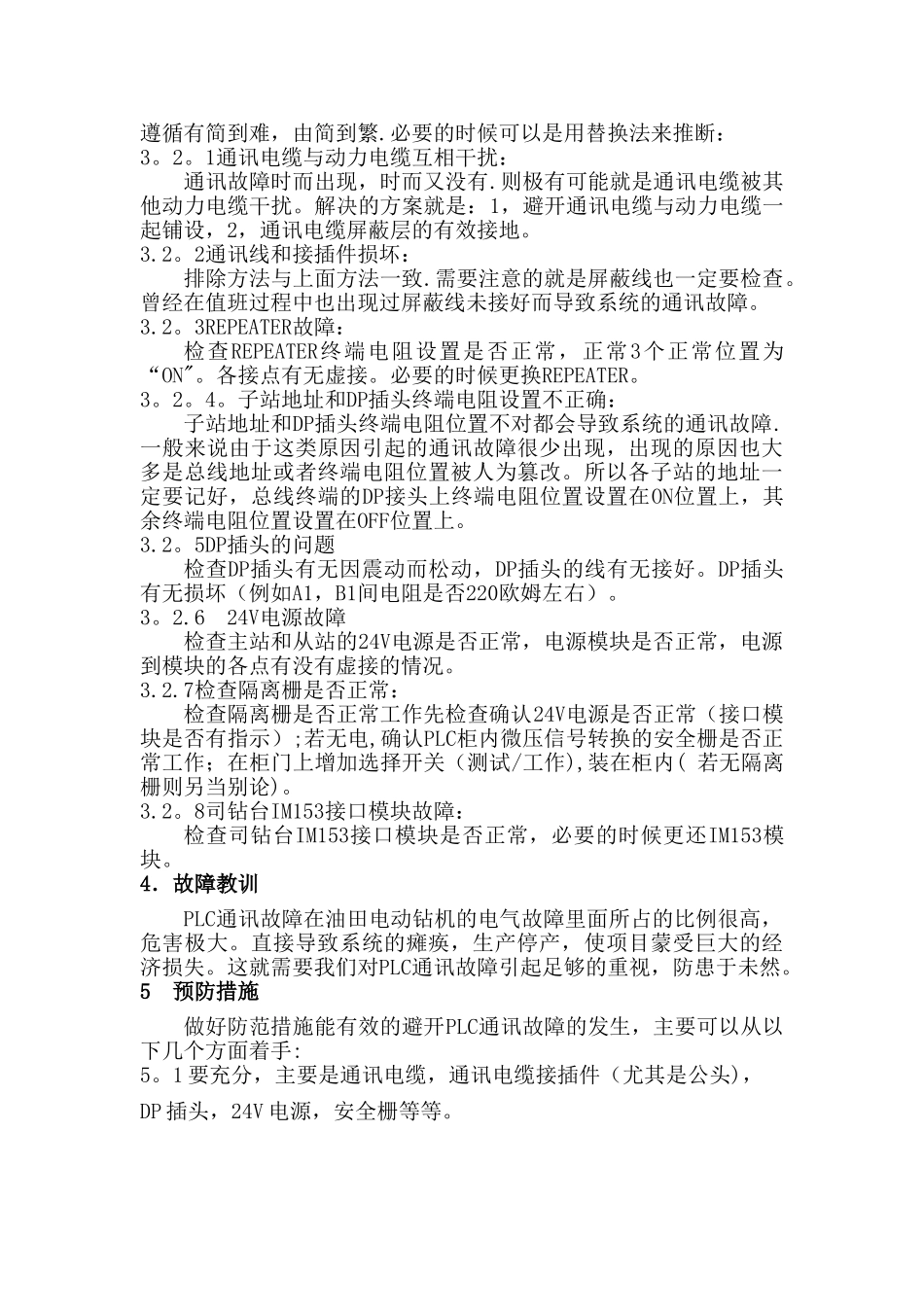

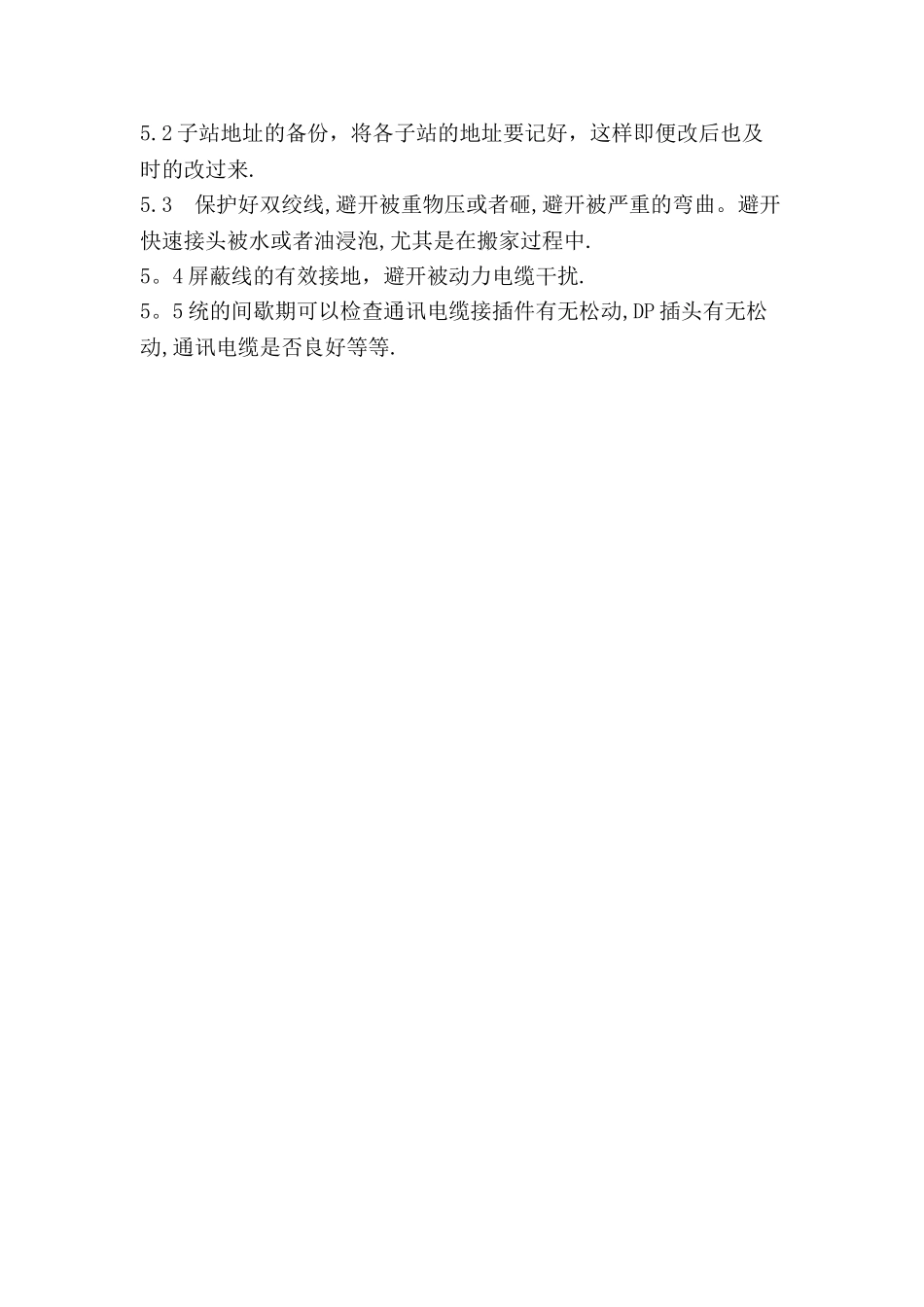

电控系统PLC通讯故障及解决方案1。故障概况及经过PLC通讯故障在油田电动钻机的电气故障里面所占的比例很高,危害也很大。是由于通讯系统的中断而导致电气设备控制系统的瘫痪,生产停止。快速的发现通讯故障的故障点并将其解决就显得极为的重要。这直接关系着井队的经济效益。其典型的特征如下：1.1最直观的就是司钻台所有或部分指示灯和仪表均无指示。1.2司钻操作台所有的或部分的控制系统瘫痪.1.3在电控房内，PLC控制柜内CPU上面的BF红色指示灯闪耀。触摸屏上面会显示：电控系统通讯故障。1.4若将电控系统的通讯模式打在旁路模式，也会导致指示灯和仪表均无指示,控制系统瘫痪。唯一不同的是PLC控制柜内CPU上面的BF灯不会闪耀，触摸屏上面也不会显示：电控系统通讯故障.曾经也出现过通讯选择开关触点损坏而导致系统瘫痪.所以在界定PLC通讯故障前必须要确定旁路选择这一路是否正常。避开走入误区.2．事故原因及时效机理分析事故原因主要可以分为四种情况：1.通讯线或者通讯线接插件坏。2。子站的地址或者终端电阻设置不对。3.电气元件的烧坏如：REPEATER,DP 插头，CPU，IM153 接口模块等等。4.通讯电缆被干扰。5.PLC 模块电源供应电路故障。虽然故障类型比较多。但排查起来都是遵循有简到难,由简到繁，必要的时候可以选用替换法来推断.对于子站比较多的系统可以可用二分法推断故障出在哪个子钻，具体的方法是将处于通讯系统中间的子站的终端电阻打到 ON 的位置。上电，看故障是否存在，若存在：检查主站到中间子站这一段是否正常。若不存在，则故障出现在中间子站到最后一个子站中间的某个子站。逐级用上述方法检查就可以了。3．故障原因分类3。1若通讯故障发生在搬家安装的第一次上电:则极有可能是紫色双绞线的问题，就需要重点检查通讯线路：3。1。1快速接插件有无插好。3.1。2接插件有无进水,接插件内的焊接是否牢固.3。1.3通讯线有无短接或者是断接(包括屏蔽线也要检查).有条件的可以直接换一根通讯线看看是否正常。故在搬家安装过程中一定要保护好通讯线，避开接插件的进水，进油，通讯线被挤压或者是被砸。3.2如通讯故障发生在生产过程中，情况就会有很多种，但排查都是遵循有简到难，由简到繁.必要的时候可以是用替换法来推断：3。2。1通讯电缆与动力电缆互相干扰：通讯故障时而出现，时而又没有.则极有可能就是通讯电缆被其他动力电缆干扰。解决的方案就是：1，避开通讯电缆与动力电缆一起铺设，2，通讯电缆屏蔽层的有效接地。3.2。2通讯...
