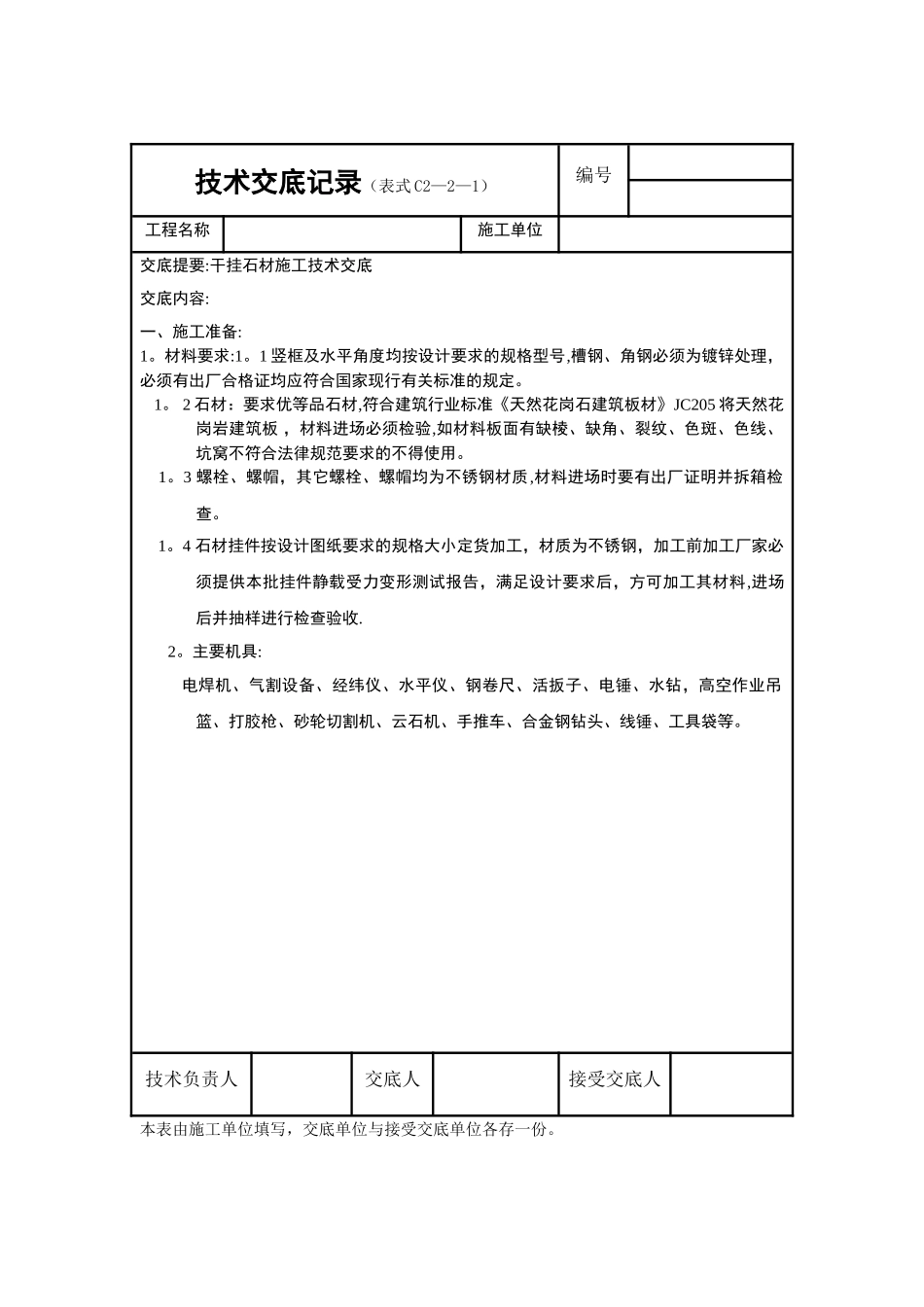

技术交底记录(表式 C2—2—1)编号工程名称施工单位交底提要:干挂石材施工技术交底交底内容:一、施工准备:1。材料要求:1。1 竖框及水平角度均按设计要求的规格型号,槽钢、角钢必须为镀锌处理,必须有出厂合格证均应符合国家现行有关标准的规定。1。 2 石材:要求优等品石材,符合建筑行业标准《天然花岗石建筑板材》JC205 将天然花岗岩建筑板 ,材料进场必须检验,如材料板面有缺棱、缺角、裂纹、色斑、色线、坑窝不符合法律规范要求的不得使用。 1。3 螺栓、螺帽,其它螺栓、螺帽均为不锈钢材质,材料进场时要有出厂证明并拆箱检查。 1。4 石材挂件按设计图纸要求的规格大小定货加工,材质为不锈钢,加工前加工厂家必须提供本批挂件静载受力变形测试报告,满足设计要求后,方可加工其材料,进场后并抽样进行检查验收.2。主要机具: 电焊机、气割设备、经纬仪、水平仪、钢卷尺、活扳子、电锤、水钻,高空作业吊篮、打胶枪、砂轮切割机、云石机、手推车、合金钢钻头、线锤、工具袋等。技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录(表式 C2—2—1)编号工程名称施工单位交底提要:干挂石材施工技术交底交底内容二、施工工艺:基层处理→分中弹线→锚固连接铁件→连接件安装→钢骨架安装→骨架校正验收→挂石材板→嵌缝→打胶养护→清洗交验收。三、操作要点: 3.1 基层处理:检查原结构墙面的平整度、垂直度,以便确定干挂石材骨架 与墙面合理的间距. 3.2 分中弹线,确定各龙骨间的间距. 3。3 锚固连接铁件:将槽钢与预埋件焊接牢固。 3。4 连接件及钢骨架安装作法同玻璃幕墙。 3.5 挂石材板:安装方式为从下至上,横向一层一层往上安装,首先按图纸 要求,安装好第一排石材挂件,上部挂件只需用手拧紧螺母,底部挂件 螺栓用活扳子拧死,通过试装石材正确无误后,再在石材的底部两个挂 件方孔内,注满环氧树脂胶,然后压入已安装好的底部挂件上,同时把 上面两个挂件套入石材上面两个安装孔内,同时把上面两个挂件套入石 材上面两个安装孔内,同时拧紧上部两个石材挂件连接螺栓,并在安装孔内注满 环氧树脂胶,且随时校正其平正度,平正度确认无误后,再在石材挂件与石材内 侧面相接处滴上北京化工厂的瞬间强力粘合剂 502 胶小许,让其固定以保证在环 氧树脂胶在末达到胶结强度时,进行下一块石板材施工时,不造成因振动而使校 正好的石材重新偏差,上部工作完成后,再进行下一...
