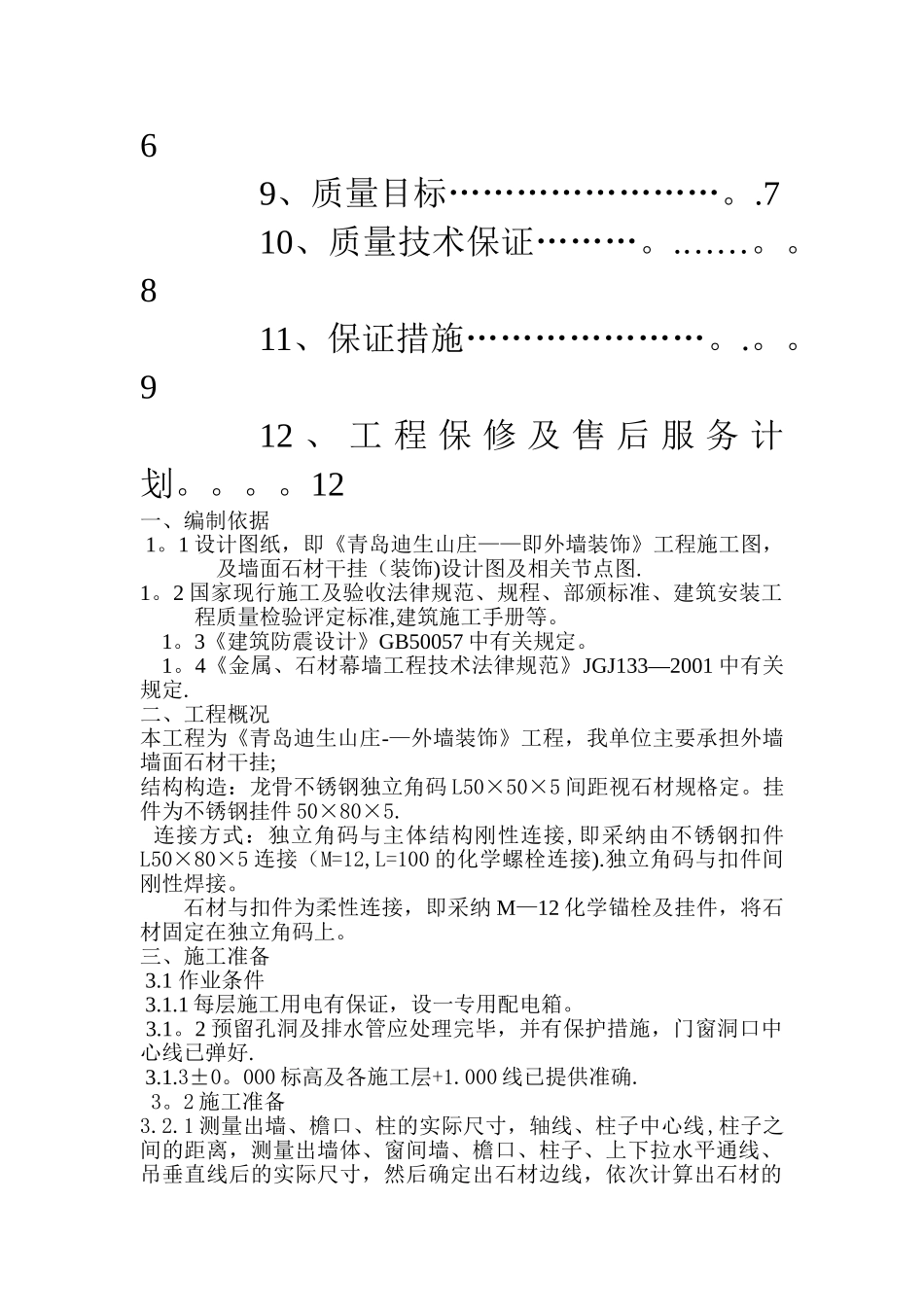

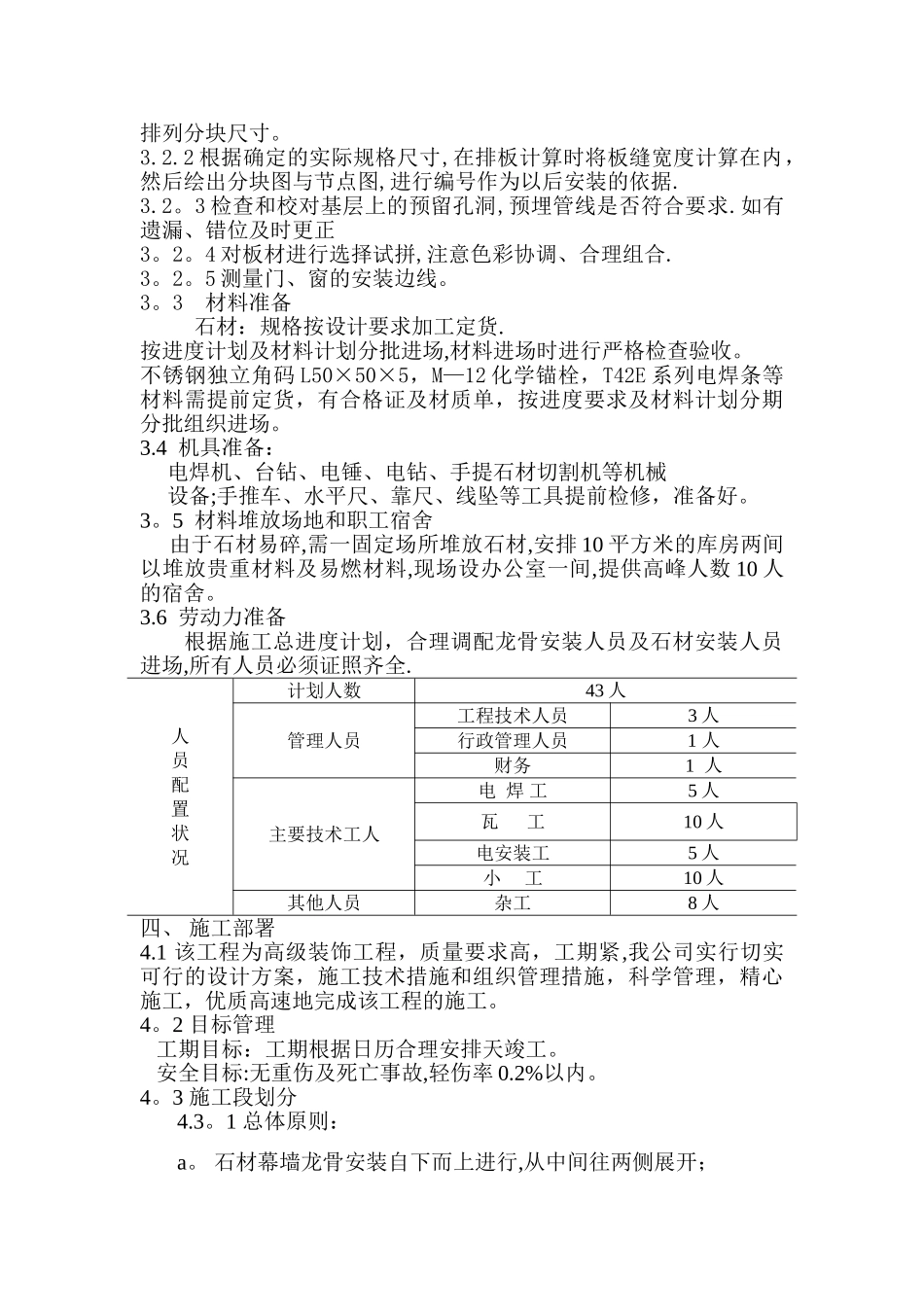

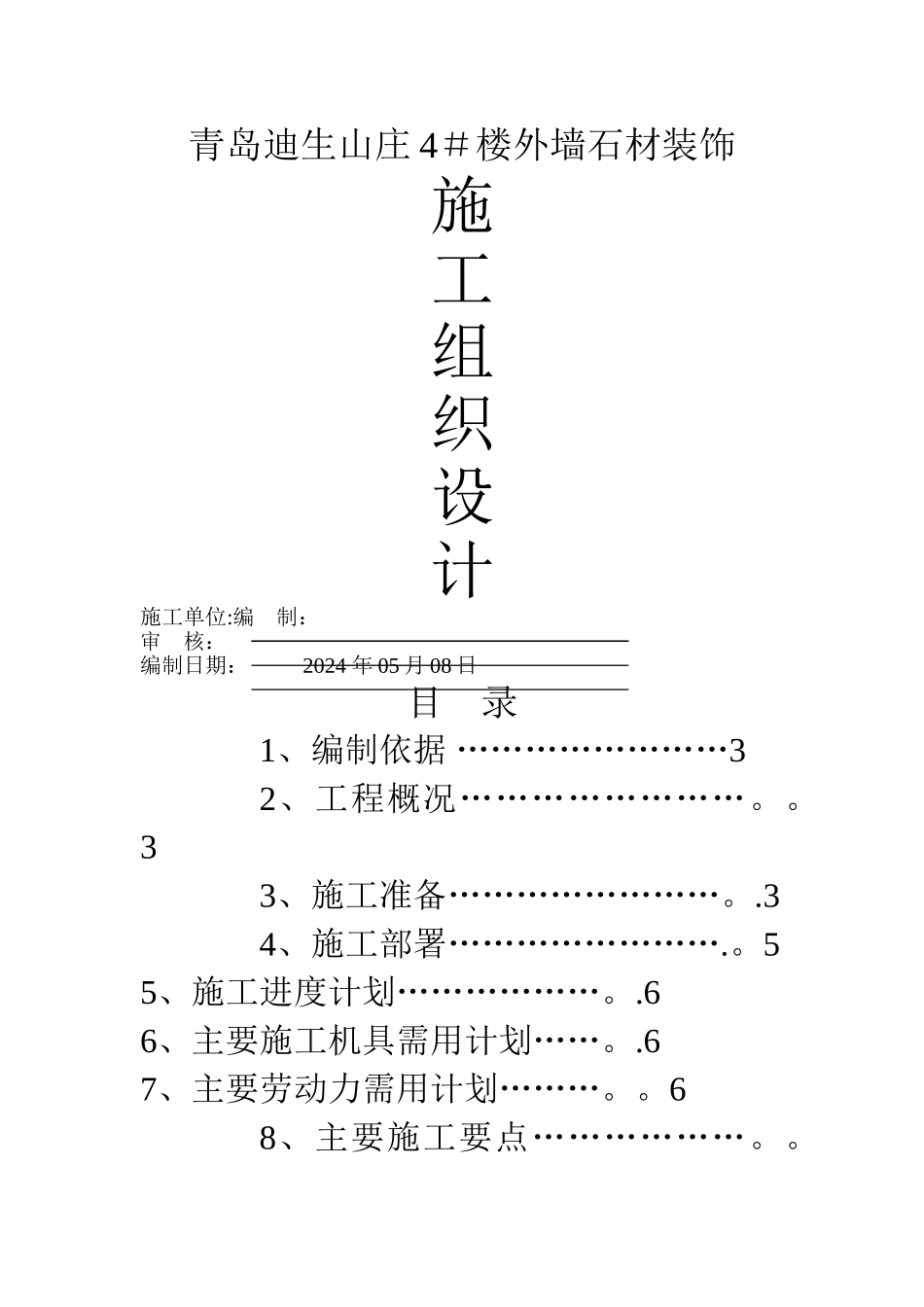

青岛迪生山庄 4＃楼外墙石材装饰施工组织设计施工单位:编 制：审 核：编制日期： 2024 年 05 月 08 日目 录1、编制依据 ……………………32、工程概况……………………。。33、施工准备……………………。.34、施工部署…………………….。55、施工进度计划………………。.66、主要施工机具需用计划……。.67、主要劳动力需用计划………。。68、主要施工要点………………。。69、质量目标……………………。.710、质量技术保证………。.……。。811、保证措施…………………。.。。912 、 工 程 保 修 及 售 后 服 务 计划。。。。12一、编制依据 1。1 设计图纸，即《青岛迪生山庄——即外墙装饰》工程施工图，及墙面石材干挂（装饰)设计图及相关节点图.1。2 国家现行施工及验收法律规范、规程、部颁标准、建筑安装工程质量检验评定标准,建筑施工手册等。1。3《建筑防震设计》GB50057 中有关规定。1。4《金属、石材幕墙工程技术法律规范》JGJ133—2001 中有关规定.二、工程概况本工程为《青岛迪生山庄-—外墙装饰》工程，我单位主要承担外墙墙面石材干挂;结构构造：龙骨不锈钢独立角码 L50×50×5 间距视石材规格定。挂件为不锈钢挂件 50×80×5. 连接方式：独立角码与主体结构刚性连接,即采纳由不锈钢扣件L50×80×5 连接（M=12,L=100 的化学螺栓连接).独立角码与扣件间刚性焊接。石材与扣件为柔性连接，即采纳 M—12 化学锚栓及挂件，将石材固定在独立角码上。三、施工准备 3.1 作业条件 3.1.1 每层施工用电有保证，设一专用配电箱。 3.1。2 预留孔洞及排水管应处理完毕，并有保护措施，门窗洞口中心线已弹好. 3.1.3±0。000 标高及各施工层+1.000 线已提供准确. 3。2 施工准备3.2.1 测量出墙、檐口、柱的实际尺寸，轴线、柱子中心线,柱子之间的距离，测量出墙体、窗间墙、檐口、柱子、上下拉水平通线、吊垂直线后的实际尺寸，然后确定出石材边线，依次计算出石材的排列分块尺寸。3.2.2 根据确定的实际规格尺寸,在排板计算时将板缝宽度计算在内，然后绘出分块图与节点图,进行编号作为以后安装的依据.3.2。3 检查和校对基层上的预留孔洞,预埋管线是否符合要求.如有遗漏、错位及时更正3。2。4 对板材进行选择试拼,注意色彩协调、合理组合.3。2。5 测量门、窗的安装边线。3。3 材料准备 石材：规格按设计要求加工定货.按进度计划及材料计划分批进场,材料进场时进行严格检查验收。不锈钢独立角...
