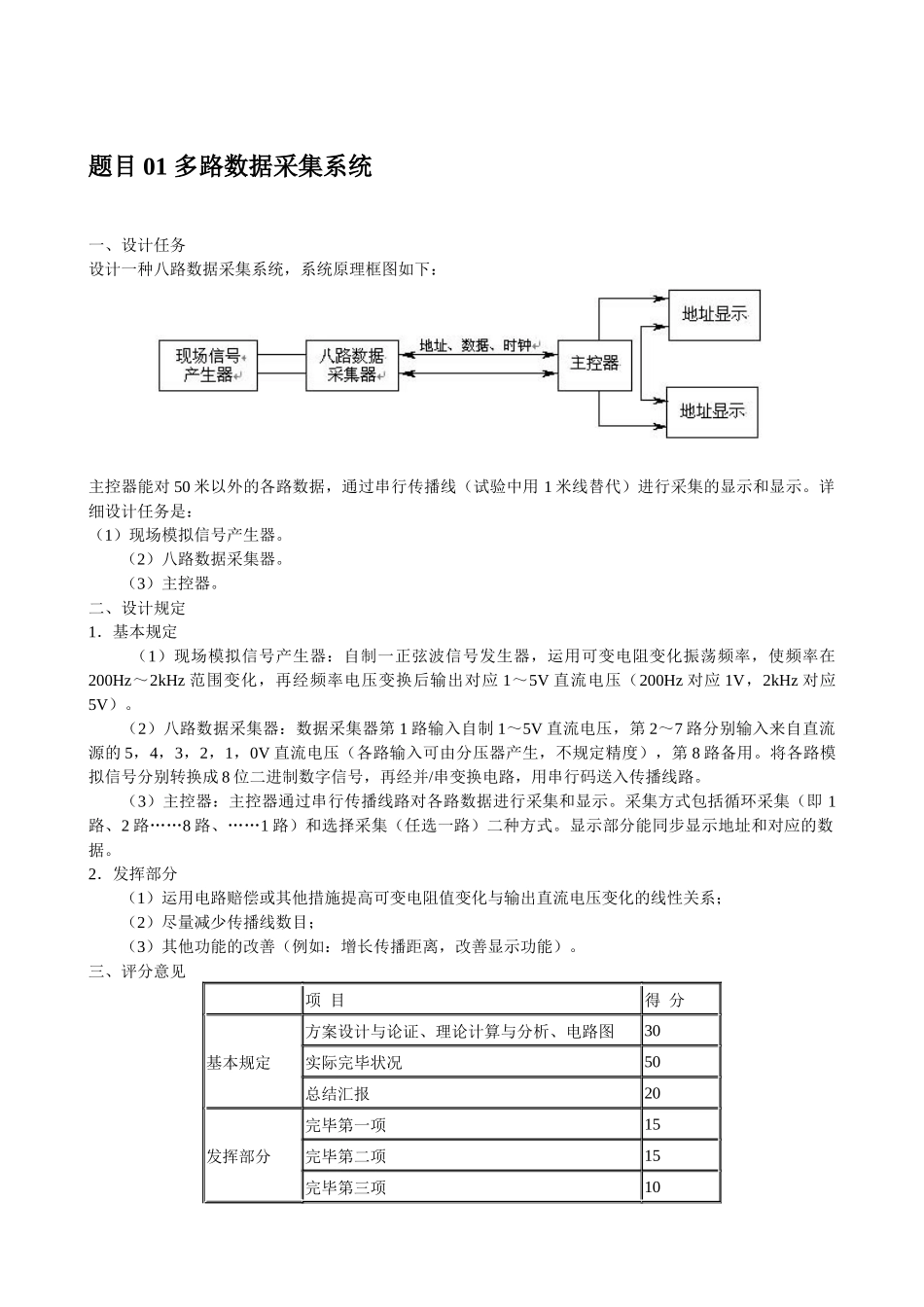

题目 01 多路数据采集系统一、设计任务 设计一种八路数据采集系统，系统原理框图如下： 主控器能对 50 米以外的各路数据，通过串行传播线（试验中用 1 米线替代）进行采集的显示和显示。详细设计任务是： （1）现场模拟信号产生器。 （2）八路数据采集器。 （3）主控器。二、设计规定1．基本规定 （1）现场模拟信号产生器：自制一正弦波信号发生器，运用可变电阻变化振荡频率，使频率在200Hz～2kHz 范围变化，再经频率电压变换后输出对应 1～5V 直流电压（200Hz 对应 1V，2kHz 对应5V）。 （2）八路数据采集器：数据采集器第 1 路输入自制 1～5V 直流电压，第 2～7 路分别输入来自直流源的 5，4，3，2，1，0V 直流电压（各路输入可由分压器产生，不规定精度），第 8 路备用。将各路模拟信号分别转换成 8 位二进制数字信号，再经并/串变换电路，用串行码送入传播线路。 （3）主控器：主控器通过串行传播线路对各路数据进行采集和显示。采集方式包括循环采集（即 1路、2 路……8 路、……1 路）和选择采集（任选一路）二种方式。显示部分能同步显示地址和对应的数据。2．发挥部分 （1）运用电路赔偿或其他措施提高可变电阻值变化与输出直流电压变化的线性关系； （2）尽量减少传播线数目； （3）其他功能的改善（例如：增长传播距离，改善显示功能）。三、评分意见 项 目得 分基本规定方案设计与论证、理论计算与分析、电路图30实际完毕状况50总结汇报20发挥部分完毕第一项15完毕第二项15完毕第三项10题目 02 实用低频功率放大器一、任务设计并制作具有弱信号放大能力的低频功率放大器。其原理示意图如下：二、规定1．基本规定 （1）在放大通道的正弦信号输入电压幅度为（5～700）mV，等效负载电阻 RL 为 8Ω 下，放大通道应满足： ① 额定输出功率 POR≥10W； ② 带宽 BW≥（50～10000）Hz； ③ 在 POR 下和 BW 内的非线性失真系数≤3%； ④ 在 POR 下的效率≥55%； ⑤ 在前置放大级输入端交流短接到地时，RL=8Ω 上的交流声功率≤10mW。（2）自行设计并制作满足本设计任务规定的稳压电源。2．发挥部分 （1）放大器的时间响应 ① 方波产生：由外供正弦信号源经变换电路产生正、负极性的对称方波：频率为 1000Hz、上升时间≤ 1μs、峰-峰值电压为 200mVpp。 用上述方波鼓励放大通道时，在 RL=8Ω 下，放大通道应满足： ② 额定输出功率 POR≥10W；带宽 BW≥（50～...
