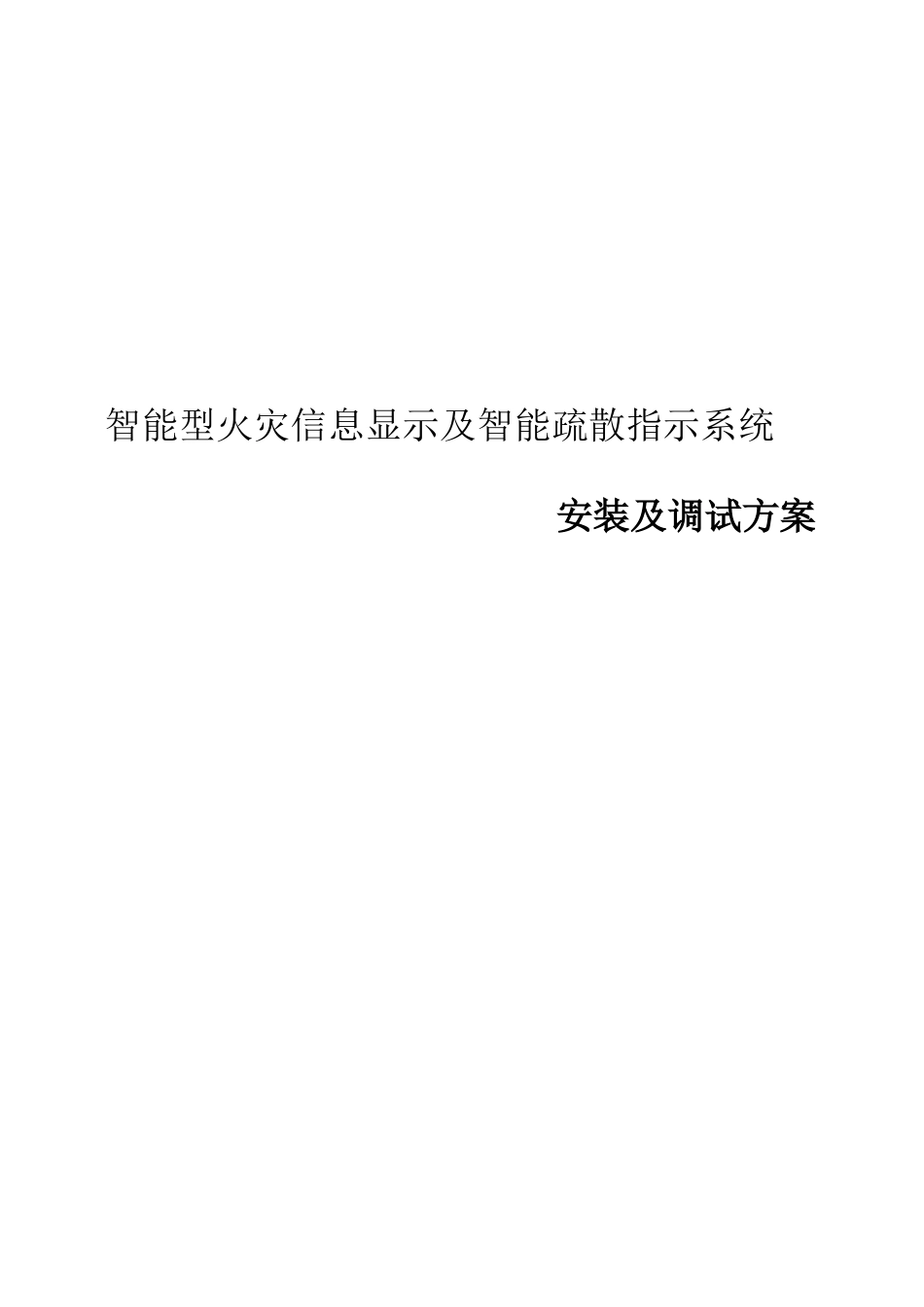

应急照明及智能疏散安装及调试方案

智能型火灾信息显示及智能疏散指示系统 安装及调试方案目 录1、 要求及布线— 3 —1.1、 施工前准备- 3 —1.2、 钢管内穿线、布线、校线- 3 -1。3、 线槽内配线施工方法- 4 —1.4、 外接线预留长度- 5 -1。5、 线路电阻测量- 5 —2、 系统设备安装- 5 -2。1、 主机安装— 5 —2。2、 系统式电源安装- 6 —2。3、 疏散指示灯安装— 7 —3、 智能疏散系统设备调试— 8 —3。1、 调试前准备— 8 —3。2、 系统检查- 8 —3.3、 设备单机调试- 9 -3.4、 系统设备联动调试- 9 -4、 智能疏散系统竣工验收— 10 -4。1、 所需文件- 10 —4.2、 系统验收主要包括如下装置— 10 —1。要求及布线1.1、 施工前准备1.1.1、在施工前应仔细并熟悉设备安装平面图、接线图、系统图.1.1.2、安装人员应熟悉相关设计、施工及验收法律规范.1.1.3、线材规格:1.1.3.1、36v 电源线采纳 WDZNA—BYJ-2＊2。5mm2 双色铜芯线,100 米其电阻不大于 1.5Ω；1.1.3.2、信号支线采纳 WDZNA—RVS—2*1.5mm2 双色双绞多股铜芯线，100米其电阻不大于 1.5Ω ；1.1.3.3、信号总线采纳 WDZ-RVS—2＊1。5mm2 双色双绞多股屏蔽铜芯线,100米其电阻不大于 1。5Ω ；1.1.3.4、220v 电源线采纳 WDZNA—KVV—3*2.5mm2 多色铜芯线，100 米其电阻不大于 1.5Ω;1.1.3.5、线管采纳 KBG Φ20 镀锌钢管,表面刷防火涂料。1.2、 钢管内穿线、布线、校线1.2.1、工艺流程 选择导线→扫管→放线→导线与导线的绑扎→带护口→穿线→导线接头→包扎→线路检查绝缘摇测1.2.2、在管道内穿线应在建、构筑物抹灰及地面工程结束后进行。在穿之前，应先将管道内的积水和杂物清除洁净。要求埋管到位,引线畅通。1.2.3、管内扫管穿带线：管内扫管穿带线其目的是检查管路是否畅通、准确，清扫管内积水和杂物,用空压机吹扫后,用棉布条两端牢固的绑扎在带线上来回拖拉。穿线时须放适量滑石粉，以便线路滑行.1.2.4、穿线、布线前，根据设计图纸要求选择导线型号,应对导线的电缆种类、电压等级及是否有断线进行检查，合格后方可使用。1.2.5、不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。1.2.6、导线在管内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子箱连接.导线外径总截面不应超过管内面积的 40%.1.2.7、不同用途的导线,应采纳不同颜色加以区分，但同种用途的导线颜色应一致。1.2.8、管...
