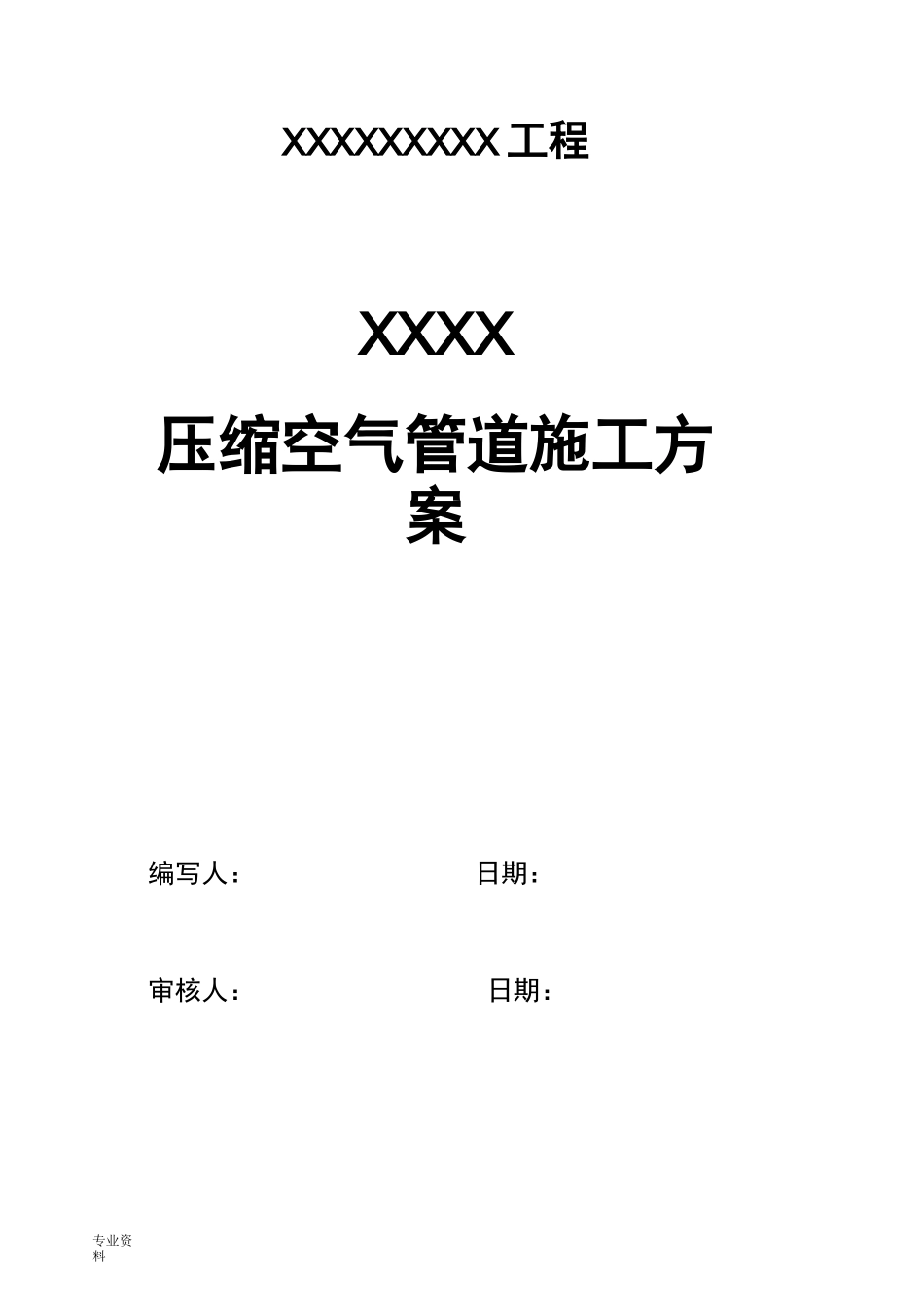

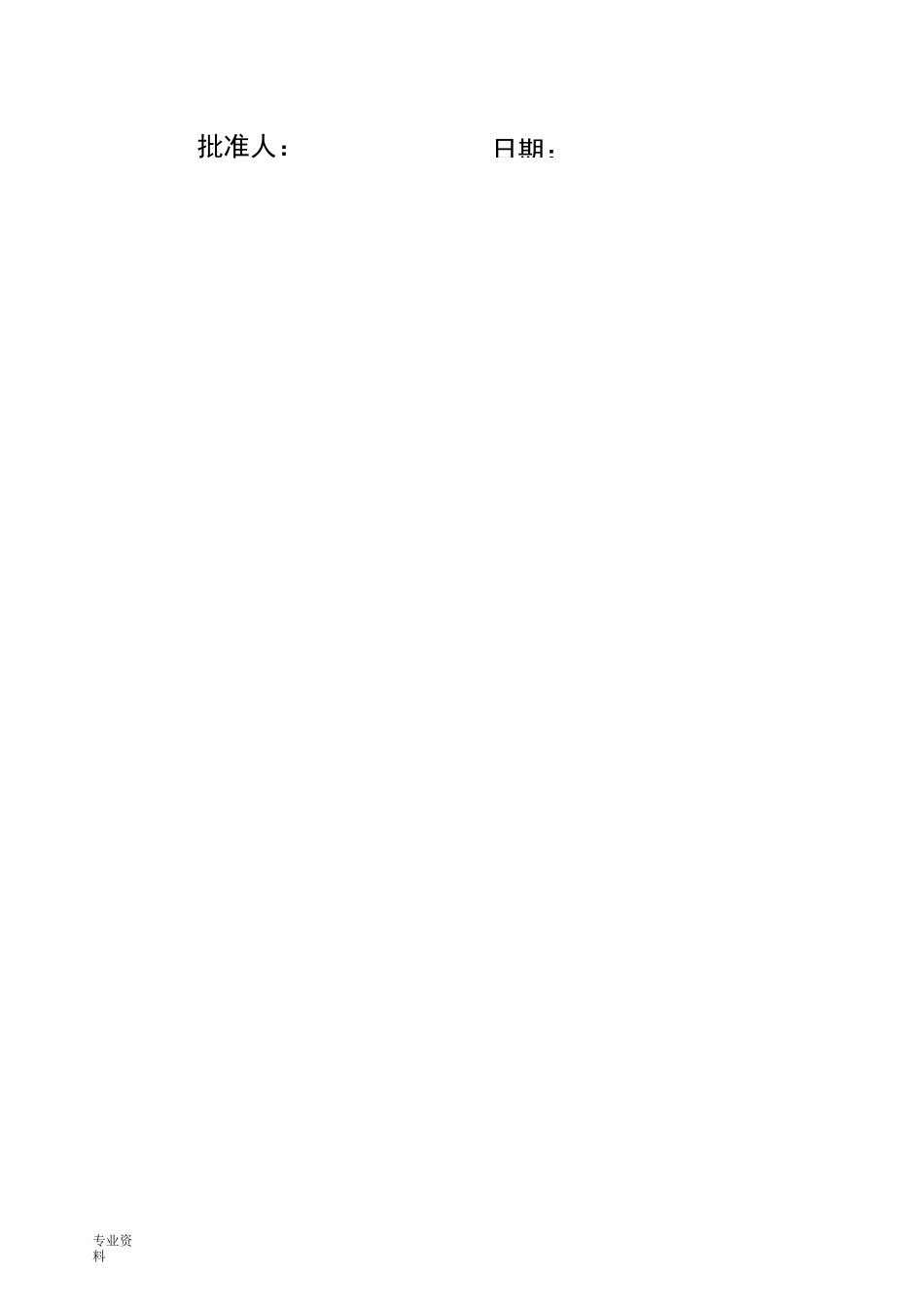

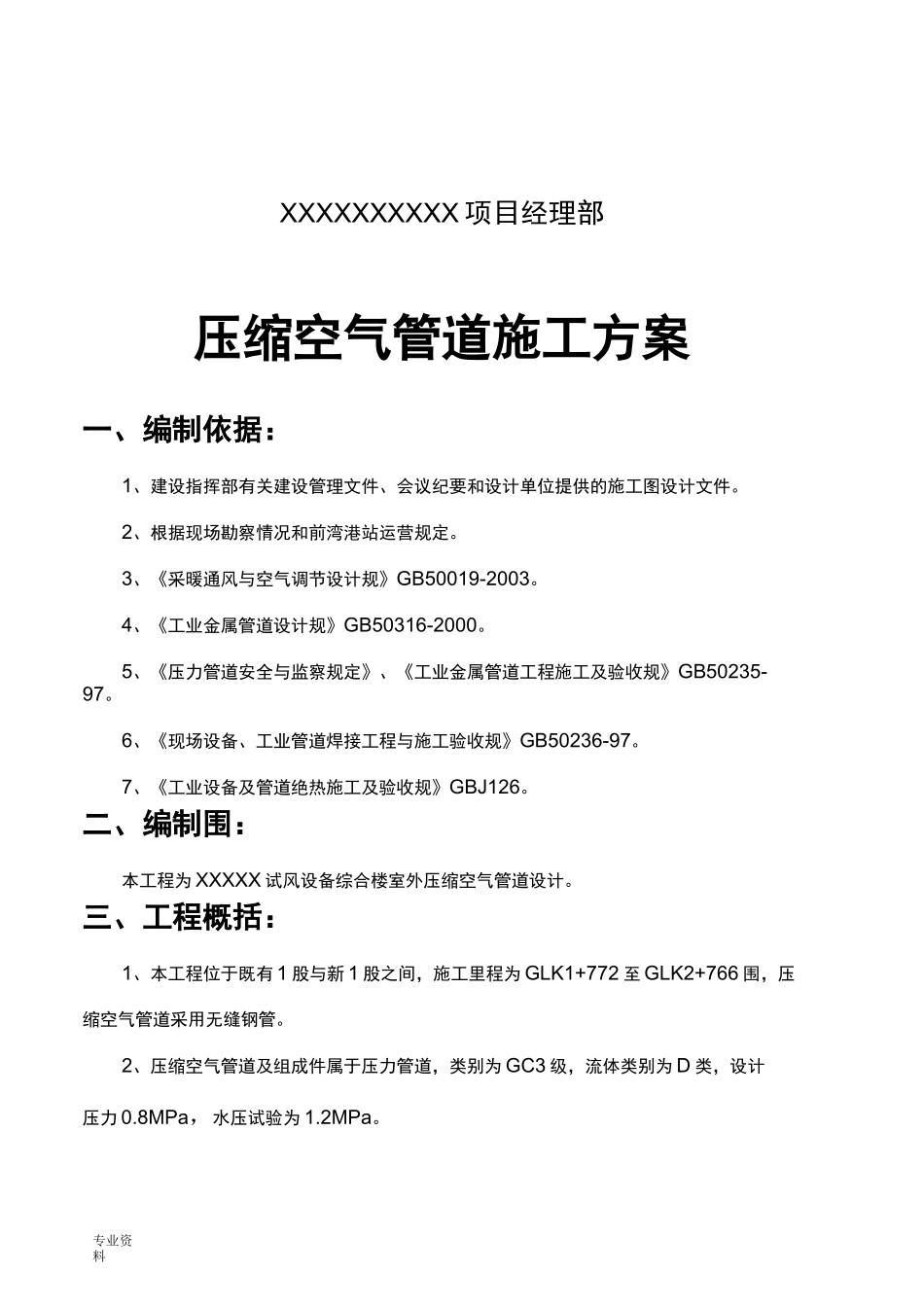

专业资料XXXXXXXXX 工程XXXX压缩空气管道施工方案编写人：审核人：日期：日期：日期：专业资料批准人：专业资料XXXXXXXXXX 项目经理部压缩空气管道施工方案一、编制依据：1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。2、根据现场勘察情况和前湾港站运营规定。3、《采暖通风与空气调节设计规》GB50019-2003。4、《工业金属管道设计规》GB50316-2000。5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规》GB50235-97。6、《现场设备、工业管道焊接工程与施工验收规》GB50236-97。7、《工业设备及管道绝热施工及验收规》GBJ126。二、编制围：本工程为 XXXXX 试风设备综合楼室外压缩空气管道设计。三、工程概括：1、本工程位于既有 1 股与新 1 股之间，施工里程为 GLK1+772 至 GLK2+766 围，压缩空气管道采用无缝钢管。2、压缩空气管道及组成件属于压力管道，类别为 GC3 级，流体类别为 D 类，设计压力 0.8MPa，水压试验为 1.2MPa。专业资料3、室外压缩空气管道采用无缝钢管直埋敷设，管道连接采用焊接连接，管道阀门为截断塞门，管道外刷防锈漆两道，银粉一道。埋地管道穿越铁路时需设套管保护，管顶距铁路轨面不小于 1.2m。管道外壁与套管两端部的间隙用浸沥青的麻丝填实,再在外端用沥青堵塞。气源由空压机室外部储风缸接引。微控试风设备的试风柜距脱轨器轨边设备 20m，埋设管道作加强环氧沥青防腐层，防腐层厚度不小于 6mm。（一）、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。压缩空气是一种重要的动力源1、压缩空气站的组成1）、压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。2）、压缩空气站设备（1）空气压缩机在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。在大型压缩空气站中，较多采用离心式或轴流式空气压缩机。（2）空气过滤器（3）后冷却器（4）贮气罐活塞式压缩机都配备有贮气罐，目的是减弱压缩机排气的周期性脉动，稳定管网压力，同时可进一步分离空气中的油和水分。贮气罐分立式和卧式两种，通常立式的用得较多，其高度为直径的 2~3 倍，容积约为压缩机每分钟生产能力换算成压缩后气体的体积。（5）油水分离器专业资料油水分离器的作用是分离压缩空气中的油和水分，使压缩空气得到初步净化。油水分离器常用的有环形回转式、撞击折回式和离心...
