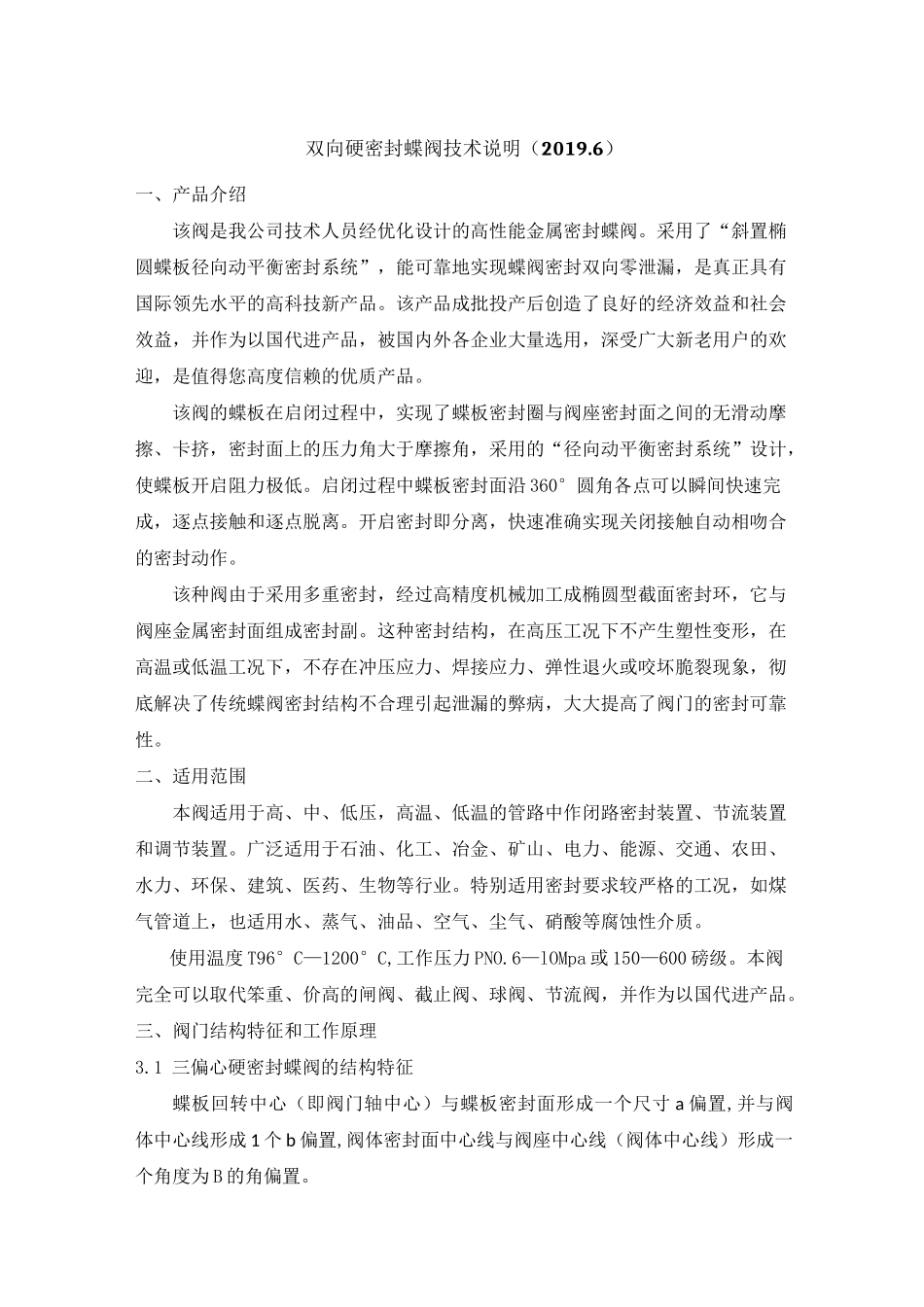

双向硬密封蝶阀技术说明_第1页
1/11

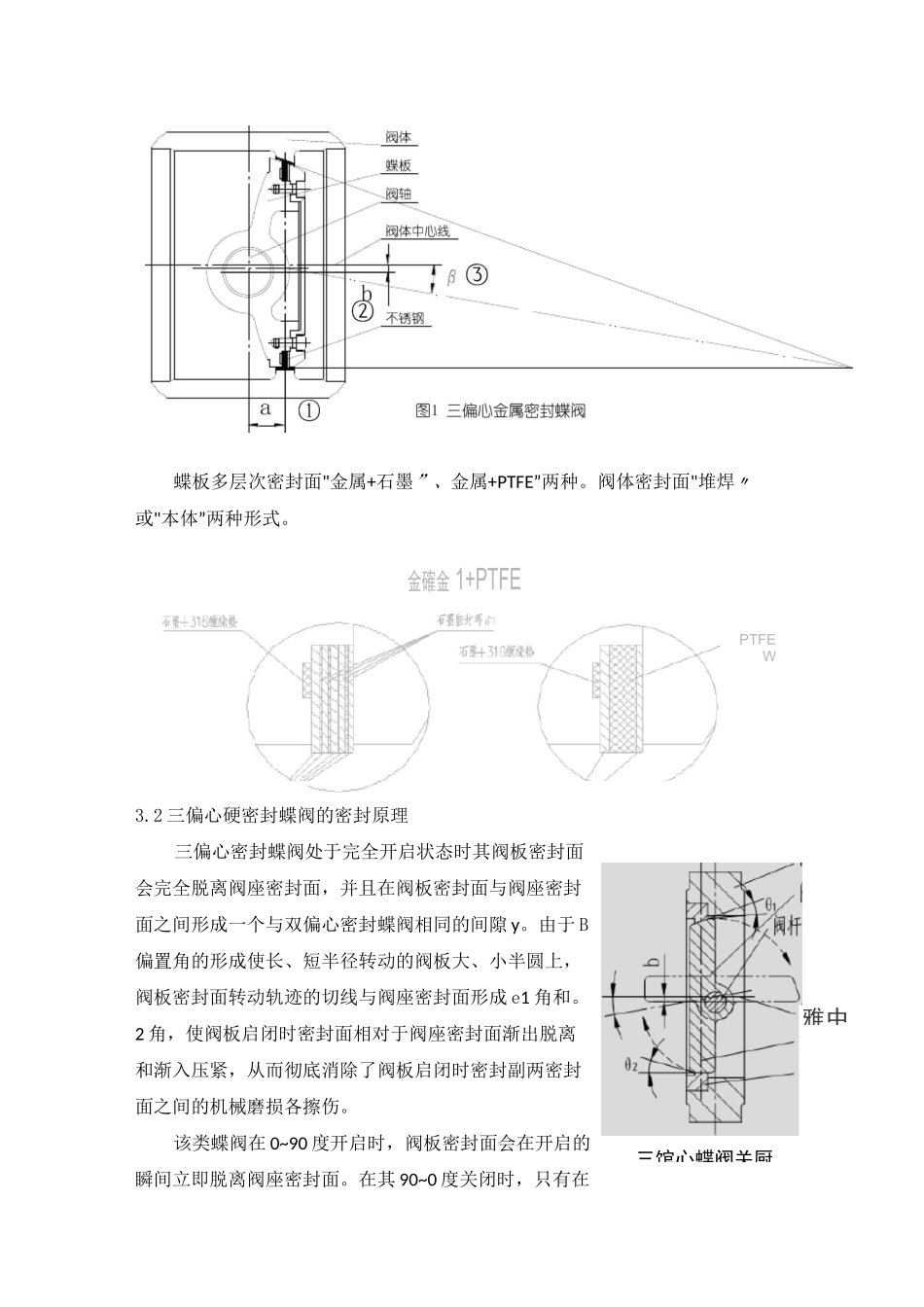

双向硬密封蝶阀技术说明_第2页
2/11

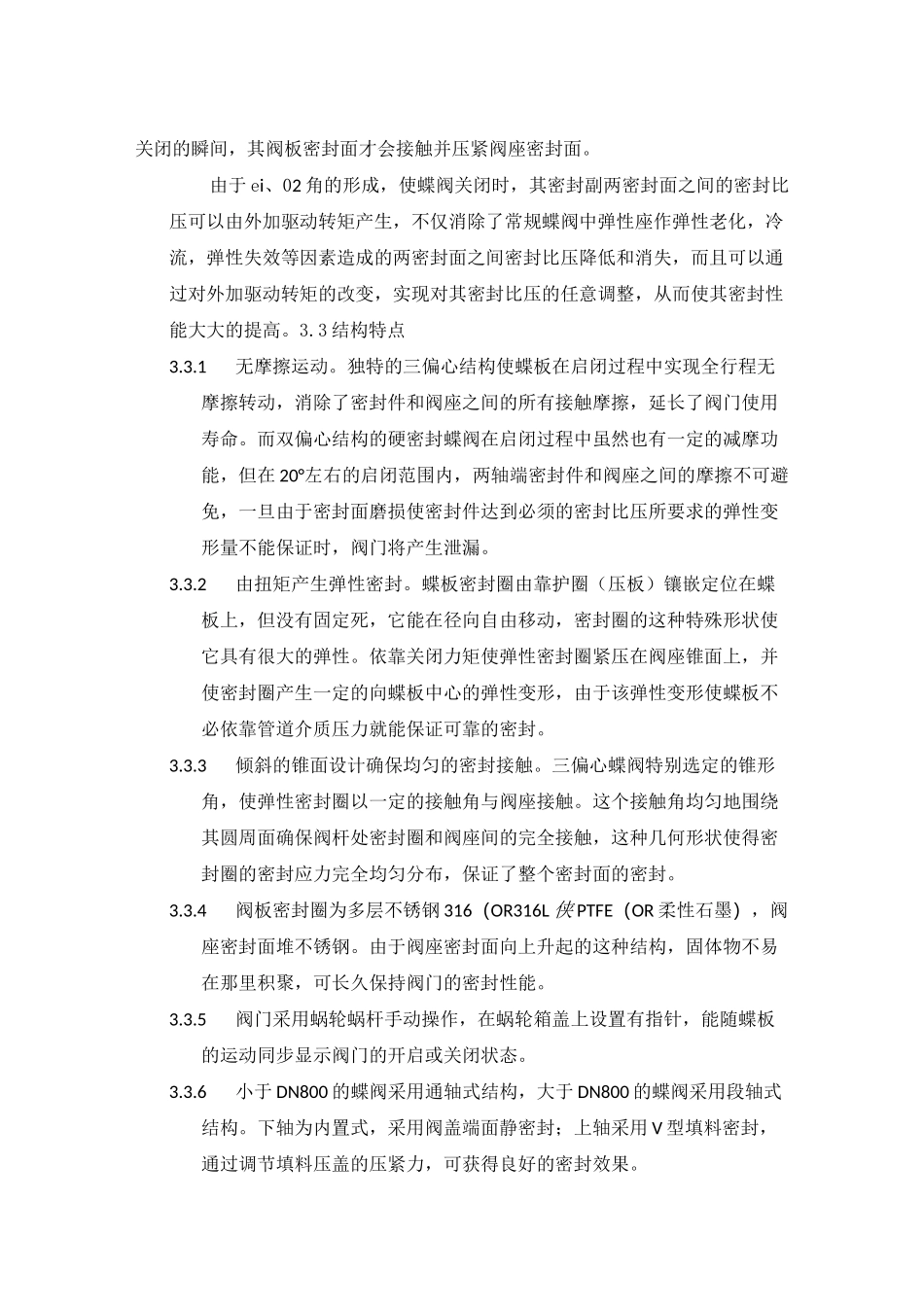

双向硬密封蝶阀技术说明_第3页
3/11
双向硬密封蝶阀技术说明(2019.6)一、产品介绍该阀是我公司技术人员经优化设计的高性能金属密封蝶阀。采用了“斜置椭圆蝶板径向动平衡密封系统”,能可靠地实现蝶阀密封双向零泄漏,是真正具有国际领先水平的高科技新产品。该产品成批投产后创造了良好的经济效益和社会效益,并作为以国代进产品,被国内外各企业大量选用,深受广大新老用户的欢迎,是值得您高度信赖的优质产品。该阀的蝶板在启闭过程中,实现了蝶板密封圈与阀座密封面之间的无滑动摩擦、卡挤,密封面上的压力角大于摩擦角,采用的“径向动平衡密封系统”设计,使蝶板开启阻力极低。启闭过程中蝶板密封面沿 360°圆角各点可以瞬间快速完成,逐点接触和逐点脱离。开启密封即分离,快速准确实现关闭接触自动相吻合的密封动作。该种阀由于采用多重密封,经过高精度机械加工成椭圆型截面密封环,它与阀座金属密封面组成密封副。这种密封结构,在高压工况下不产生塑性变形,在高温或低温工况下,不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象,彻底解决了传统蝶阀密封结构不合理引起泄漏的弊病,大大提高了阀门的密封可靠性。二、适用范围本阀适用于高、中、低压,高温、低温的管路中作闭路密封装置、节流装置和调节装置。广泛适用于石油、化工、冶金、矿山、电力、能源、交通、农田、水力、环保、建筑、医药、生物等行业。特别适用密封要求较严格的工况,如煤气管道上,也适用水、蒸气、油品、空气、尘气、硝酸等腐蚀性介质。使用温度 T96°C—1200°C,工作压力 PNO.6—lOMpa 或 150—600 磅级。本阀完全可以取代笨重、价高的闸阀、截止阀、球阀、节流阀,并作为以国代进产品。三、阀门结构特征和工作原理3.1 三偏心硬密封蝶阀的结构特征蝶板回转中心(即阀门轴中心)与蝶板密封面形成一个尺寸 a 偏置,并与阀体中心线形成 1 个 b 偏置,阀体密封面中心线与阀座中心线(阀体中心线)形成一个角度为 B 的角偏置。蝶板多层次密封面"金属+石墨”、金属+PTFE”两种。阀体密封面"堆焊〃或"本体”两种形式。金確金 1+PTFE3.2 三偏心硬密封蝶阀的密封原理三偏心密封蝶阀处于完全开启状态时其阀板密封面会完全脱离阀座密封面,并且在阀板密封面与阀座密封面之间形成一个与双偏心密封蝶阀相同的间隙 y。由于 B偏置角的形成使长、短半径转动的阀板大、小半圆上,阀板密封面转动轨迹的切线与阀座密封面形成 e1 角和。2 角,使阀板启闭时密封面相对于阀座密封面渐出脱离和...
