电源模块常见故障处理方法

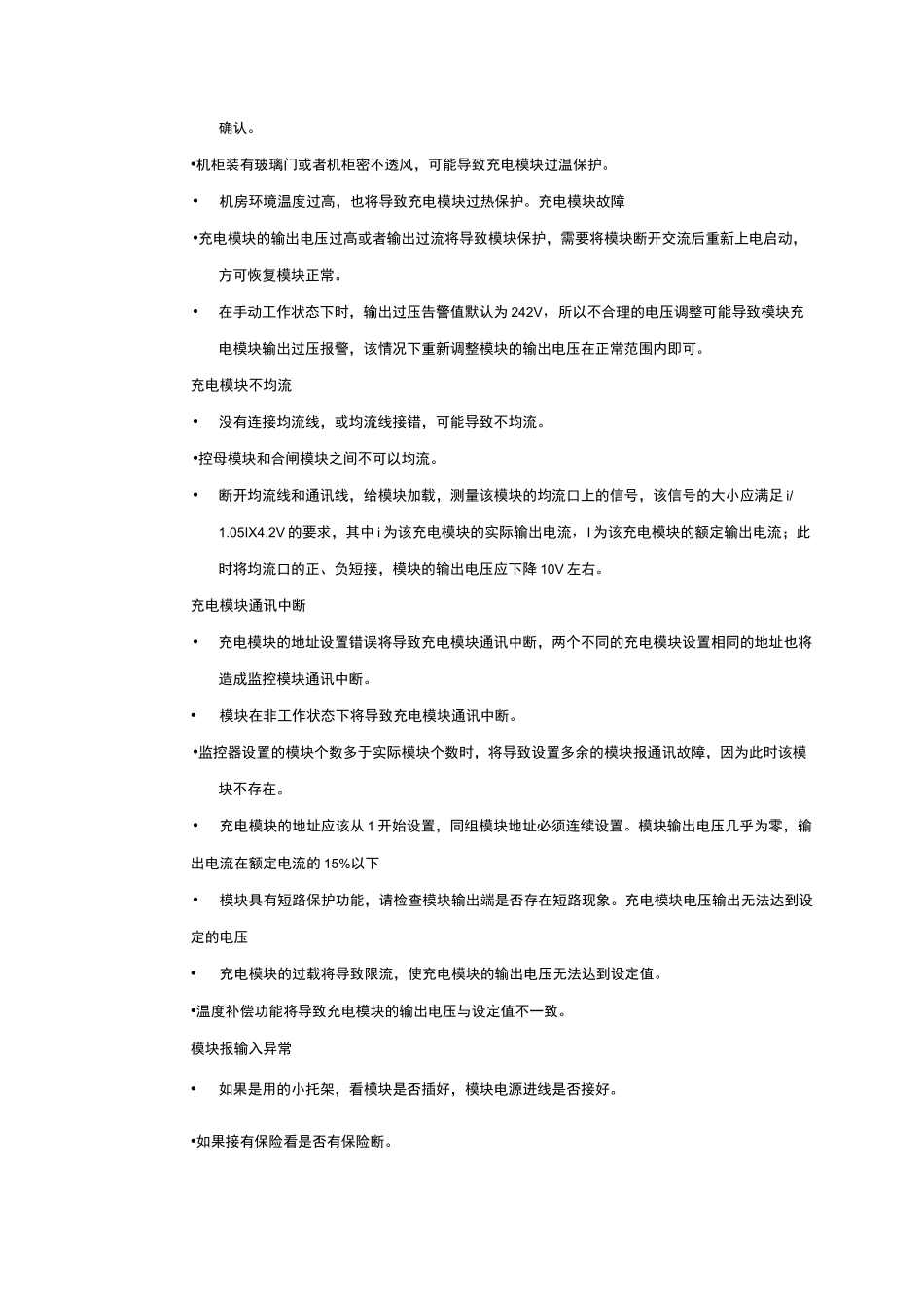

电源模块常见故障处理方法■通用故障处理流程在安装和调试过程中，监控模块发生告警的现象属于该过程中正常现象。掌握了通用的故障处理流程，就能根据故障现象查找故障根源，进行分析，从而排除故障。通用的故障处理流程如下：常见的单元类型分为交流配电单元、直流馈电单元、充电模块、监控模块、综合测量模块、开关量模块、电池巡检模块、绝缘检测模块等。■充电模块常见故障分析和处理方法充电模块保护•充电模块交流输入过压、欠压、缺相以及模块过温将导致充电模块保护，请根据故障代码进行确认。•机柜装有玻璃门或者机柜密不透风，可能导致充电模块过温保护。•机房环境温度过高，也将导致充电模块过热保护。充电模块故障•充电模块的输出电压过高或者输出过流将导致模块保护，需要将模块断开交流后重新上电启动，方可恢复模块正常。•在手动工作状态下时，输出过压告警值默认为 242V，所以不合理的电压调整可能导致模块充电模块输出过压报警，该情况下重新调整模块的输出电压在正常范围内即可。充电模块不均流•没有连接均流线，或均流线接错，可能导致不均流。•控母模块和合闸模块之间不可以均流。•断开均流线和通讯线，给模块加载，测量该模块的均流口上的信号，该信号的大小应满足 i/1.05IX4.2V 的要求，其中 i 为该充电模块的实际输出电流，I 为该充电模块的额定输出电流；此时将均流口的正、负短接，模块的输出电压应下降 10V 左右。充电模块通讯中断•充电模块的地址设置错误将导致充电模块通讯中断，两个不同的充电模块设置相同的地址也将造成监控模块通讯中断。•模块在非工作状态下将导致充电模块通讯中断。•监控器设置的模块个数多于实际模块个数时，将导致设置多余的模块报通讯故障，因为此时该模块不存在。•充电模块的地址应该从 1 开始设置，同组模块地址必须连续设置。模块输出电压几乎为零，输出电流在额定电流的 15%以下•模块具有短路保护功能，请检查模块输出端是否存在短路现象。充电模块电压输出无法达到设定的电压•充电模块的过载将导致限流，使充电模块的输出电压无法达到设定值。•温度补偿功能将导致充电模块的输出电压与设定值不一致。模块报输入异常•如果是用的小托架，看模块是否插好，模块电源进线是否接好。•如果接有保险看是否有保险断。•需要时有必要把电源进线的每根线用手拽一下看是否有虚接现象。模块不限流•检查电池电流采样是否正常。■监控模块常见故障分析和处理方法LCD 不停...
