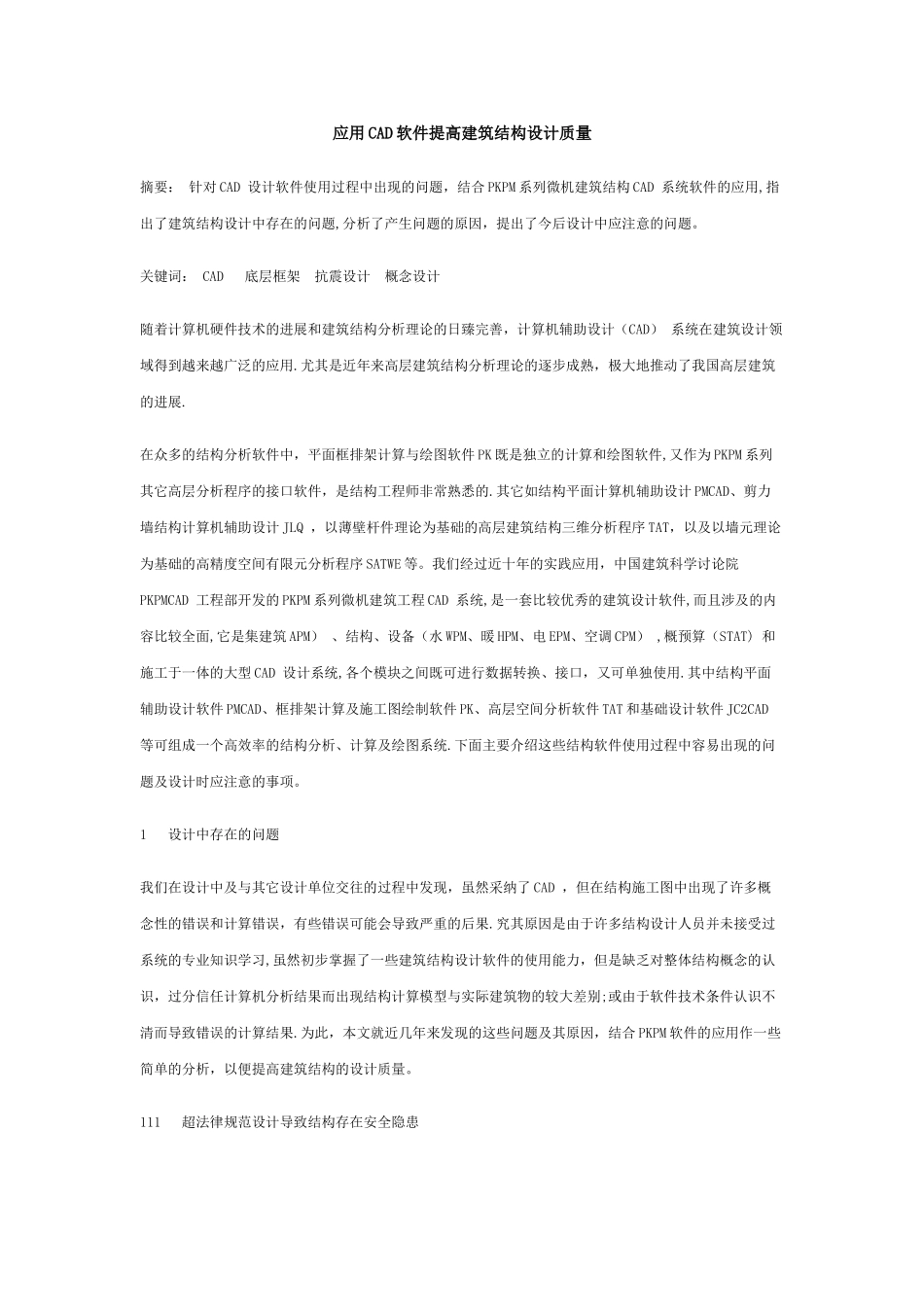

应用CAD软件提高建筑结构设计质量

应用 CAD 软件提高建筑结构设计质量摘要： 针对 CAD 设计软件使用过程中出现的问题，结合 PKPM 系列微机建筑结构 CAD 系统软件的应用,指出了建筑结构设计中存在的问题,分析了产生问题的原因，提出了今后设计中应注意的问题。关键词： CAD 底层框架 抗震设计 概念设计随着计算机硬件技术的进展和建筑结构分析理论的日臻完善，计算机辅助设计（CAD） 系统在建筑设计领域得到越来越广泛的应用.尤其是近年来高层建筑结构分析理论的逐步成熟，极大地推动了我国高层建筑的进展.在众多的结构分析软件中，平面框排架计算与绘图软件 PK 既是独立的计算和绘图软件,又作为 PKPM 系列其它高层分析程序的接口软件，是结构工程师非常熟悉的.其它如结构平面计算机辅助设计 PMCAD、剪力墙结构计算机辅助设计 JLQ ，以薄壁杆件理论为基础的高层建筑结构三维分析程序 TAT，以及以墙元理论为基础的高精度空间有限元分析程序 SATWE 等。我们经过近十年的实践应用，中国建筑科学讨论院PKPMCAD 工程部开发的 PKPM 系列微机建筑工程 CAD 系统,是一套比较优秀的建筑设计软件,而且涉及的内容比较全面,它是集建筑 APM） 、结构、设备（水 WPM、暖 HPM、电 EPM、空调 CPM） ,概预算（STAT) 和施工于一体的大型 CAD 设计系统,各个模块之间既可进行数据转换、接口，又可单独使用.其中结构平面辅助设计软件 PMCAD、框排架计算及施工图绘制软件 PK、高层空间分析软件 TAT 和基础设计软件 JC2CAD 等可组成一个高效率的结构分析、计算及绘图系统.下面主要介绍这些结构软件使用过程中容易出现的问题及设计时应注意的事项。1 设计中存在的问题我们在设计中及与其它设计单位交往的过程中发现，虽然采纳了 CAD ，但在结构施工图中出现了许多概念性的错误和计算错误，有些错误可能会导致严重的后果.究其原因是由于许多结构设计人员并未接受过系统的专业知识学习,虽然初步掌握了一些建筑结构设计软件的使用能力，但是缺乏对整体结构概念的认识，过分信任计算机分析结果而出现结构计算模型与实际建筑物的较大差别;或由于软件技术条件认识不清而导致错误的计算结果.为此，本文就近几年来发现的这些问题及其原因，结合 PKPM 软件的应用作一些简单的分析，以便提高建筑结构的设计质量。111 超法律规范设计导致结构存在安全隐患超法律规范设计问题对中小设计院来说是禁而未绝的问题.虽然建设主管部门三令五申的强调,但是由于缺乏有效的管理...
