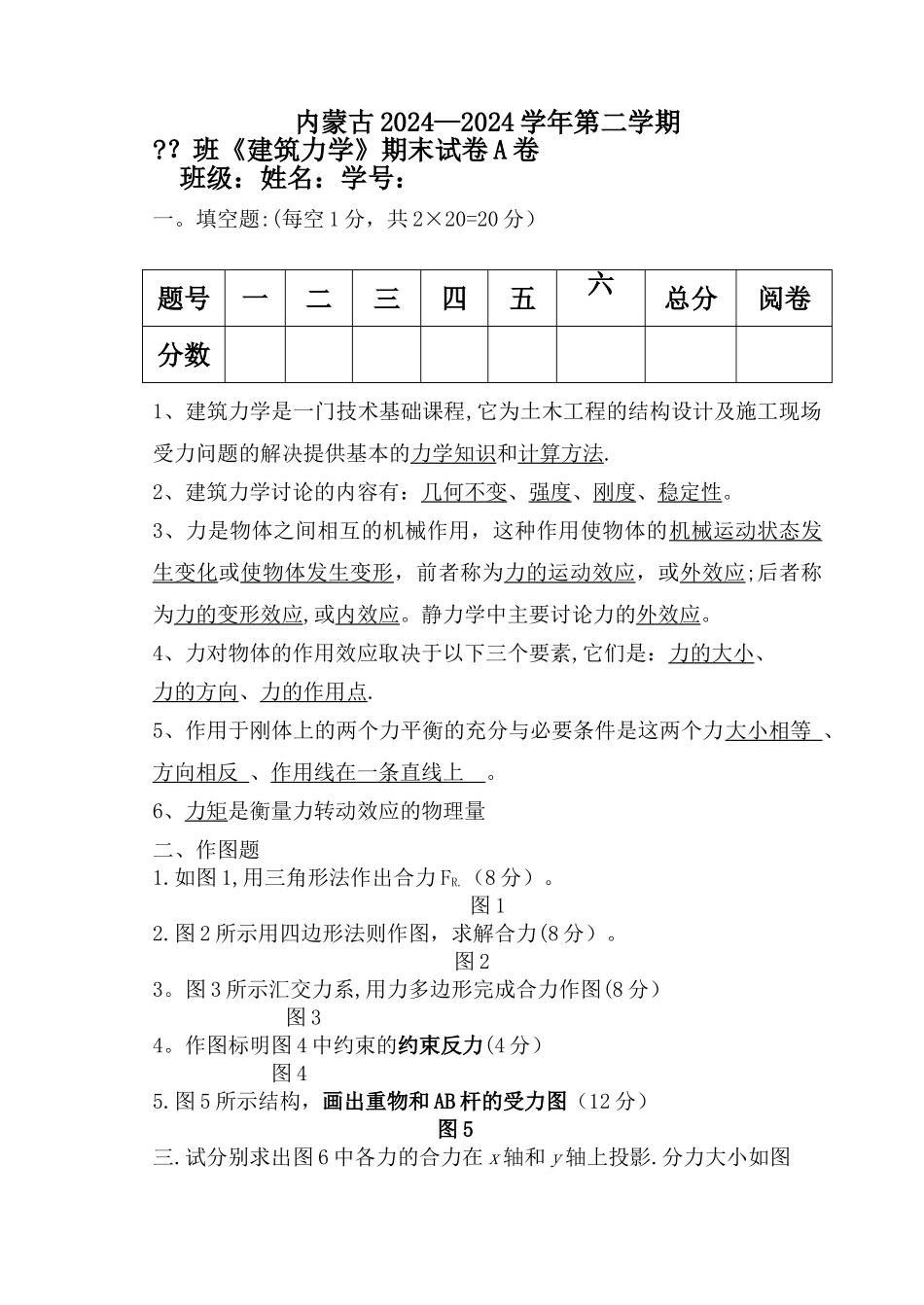

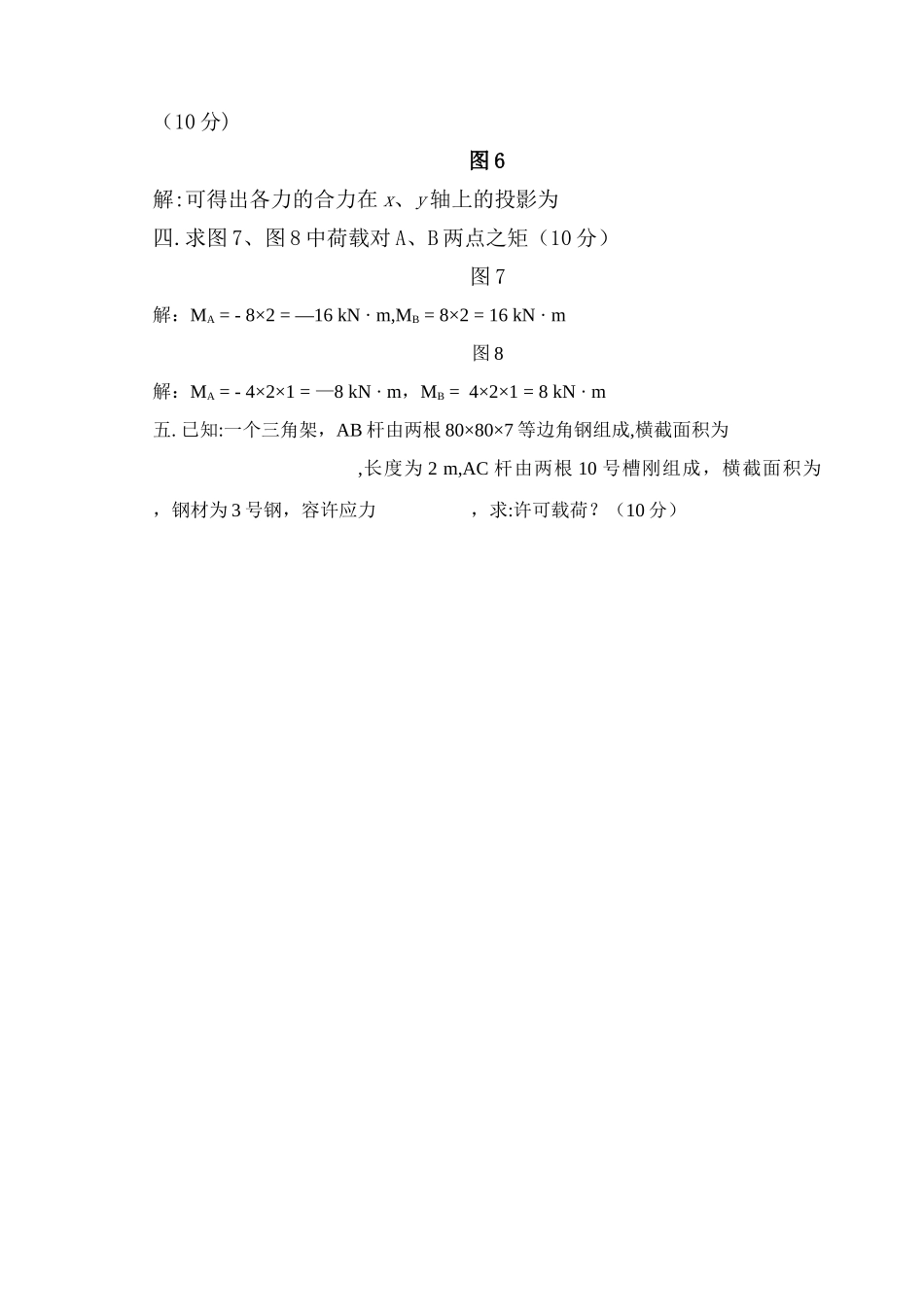

内蒙古 2024—2024 学年第二学期?？班《建筑力学》期末试卷 A 卷班级：姓名：学号：一。填空题:(每空 1 分，共 2×20=20 分）1、建筑力学是一门技术基础课程,它为土木工程的结构设计及施工现场受力问题的解决提供基本的力学知识和计算方法.2、建筑力学讨论的内容有：几何不变、强度、刚度、稳定性。3、力是物体之间相互的机械作用，这种作用使物体的机械运动状态发生变化或使物体发生变形，前者称为力的运动效应，或外效应;后者称为力的变形效应,或内效应。静力学中主要讨论力的外效应。4、力对物体的作用效应取决于以下三个要素,它们是：力的大小、力的方向、力的作用点.5、作用于刚体上的两个力平衡的充分与必要条件是这两个力大小相等 、方向相反 、作用线在一条直线上 。6、力矩是衡量力转动效应的物理量二、作图题1.如图 1,用三角形法作出合力 FR.（8 分）。图 12.图 2 所示用四边形法则作图，求解合力(8 分）。图 23。图 3 所示汇交力系,用力多边形完成合力作图(8 分）图 34。作图标明图 4 中约束的约束反力(4 分）图 45.图 5 所示结构，画出重物和 AB 杆的受力图（12 分）图 5三.试分别求出图 6 中各力的合力在 x 轴和 y 轴上投影.分力大小如图题号一二三四五六总分阅卷分数（10 分)图 6解:可得出各力的合力在 x、y 轴上的投影为四.求图 7、图 8 中荷载对 A、B 两点之矩（10 分）图 7解：MA = - 8×2 = —16 kN · m,MB = 8×2 = 16 kN · m图 8解：MA = - 4×2×1 = —8 kN · m，MB = 4×2×1 = 8 kN · m五. 已知:一个三角架，AB 杆由两根 80×80×7 等边角钢组成,横截面积为 ,长度为 2 m,AC 杆由两根 10 号槽刚组成，横截面积为 ，钢材为 3 号钢，容许应力 ，求:许可载荷？（10 分）六 。 图 9 传 动 轴 ， 转 速 n=300r/min ， A 轮 为 主 动 轮 , 输 入 功 率Na=10KW ， B 、 C 、 D 为 从 动 轮 , 输 出 功 率 分 别 为Nb=4。5KW,Nc=3.5KW,Nd=2。0KW。 试求各段扭矩。（10 分)图 9解：1、计算外力偶矩2、分段计算扭矩，分别为
