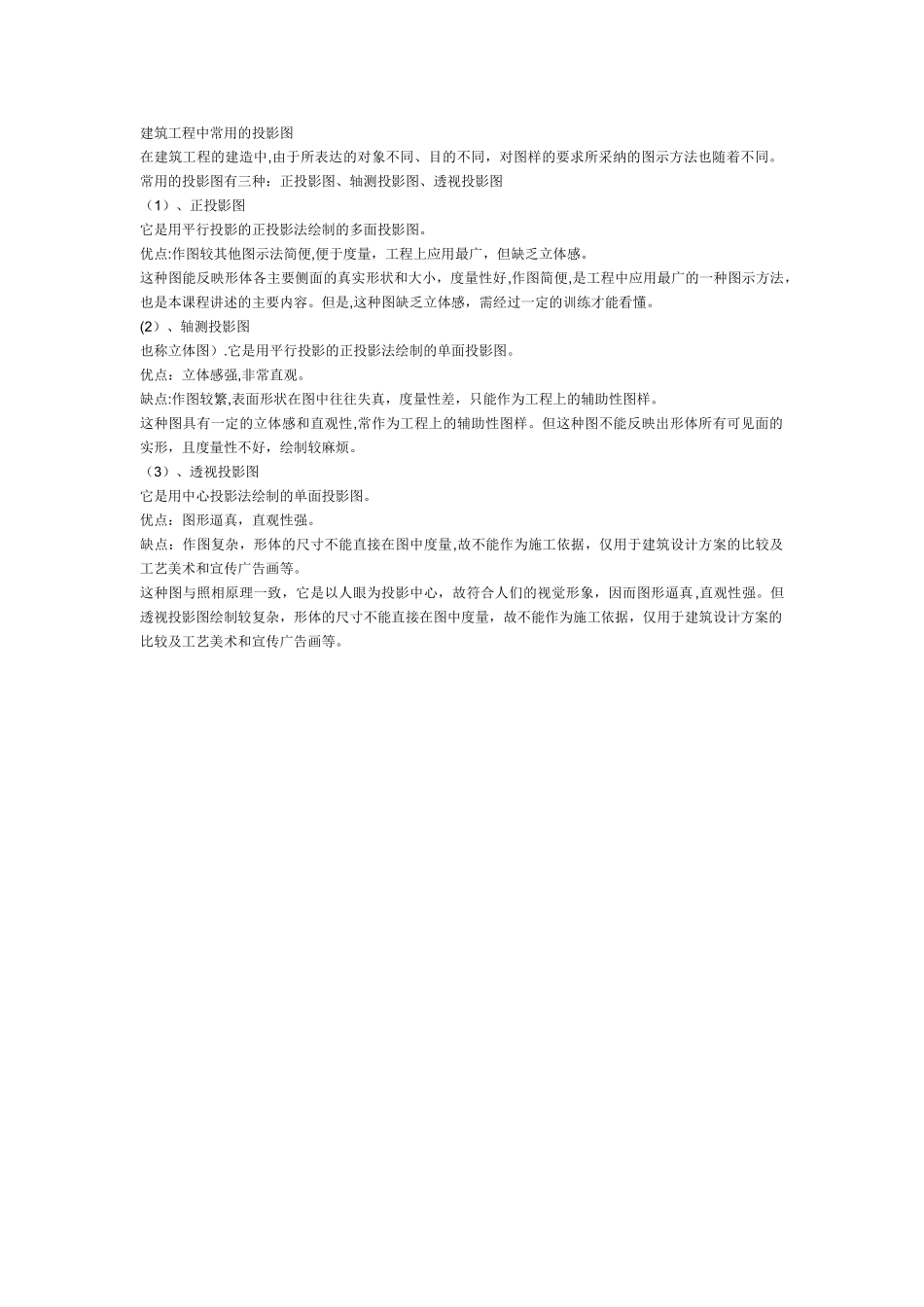

建筑工程中常用的投影图 在建筑工程的建造中,由于所表达的对象不同、目的不同,对图样的要求所采纳的图示方法也随着不同。常用的投影图有三种:正投影图、轴测投影图、透视投影图 (1)、正投影图 它是用平行投影的正投影法绘制的多面投影图。 优点:作图较其他图示法简便,便于度量,工程上应用最广,但缺乏立体感。 这种图能反映形体各主要侧面的真实形状和大小,度量性好,作图简便,是工程中应用最广的一种图示方法,也是本课程讲述的主要内容。但是,这种图缺乏立体感,需经过一定的训练才能看懂。 (2)、轴测投影图 也称立体图).它是用平行投影的正投影法绘制的单面投影图。 优点:立体感强,非常直观。 缺点:作图较繁,表面形状在图中往往失真,度量性差,只能作为工程上的辅助性图样。 这种图具有一定的立体感和直观性,常作为工程上的辅助性图样。但这种图不能反映出形体所有可见面的实形,且度量性不好,绘制较麻烦。 (3)、透视投影图 它是用中心投影法绘制的单面投影图。 优点:图形逼真,直观性强。 缺点:作图复杂,形体的尺寸不能直接在图中度量,故不能作为施工依据,仅用于建筑设计方案的比较及工艺美术和宣传广告画等。 这种图与照相原理一致,它是以人眼为投影中心,故符合人们的视觉形象,因而图形逼真,直观性强。但透视投影图绘制较复杂,形体的尺寸不能直接在图中度量,故不能作为施工依据,仅用于建筑设计方案的比较及工艺美术和宣传广告画等。
