建筑工程施工图识图--教案VIP专享

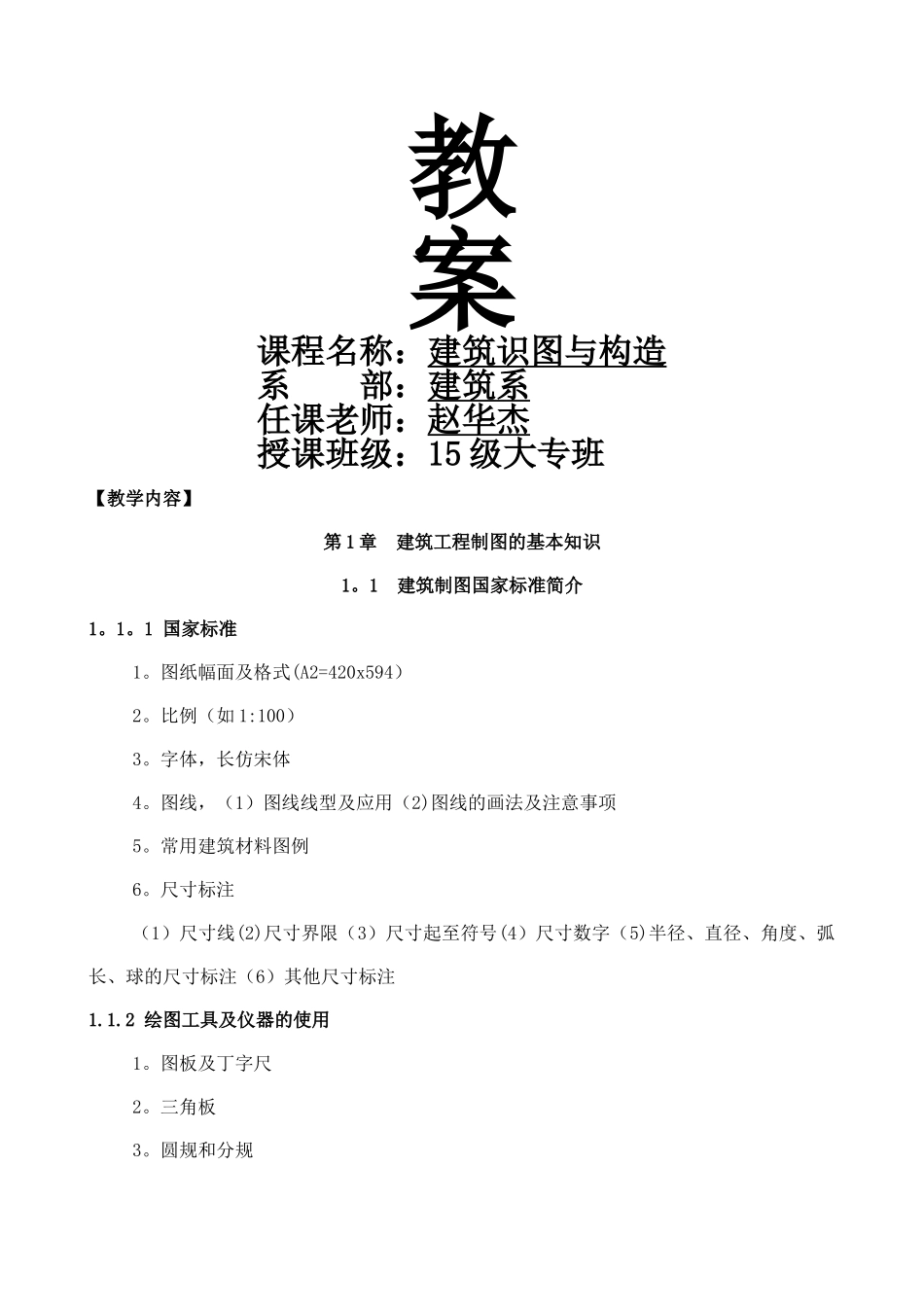

教案课程名称：建筑识图与构造系 部：建筑系任课老师：赵华杰授课班级：15 级大专班【教学内容】第 1 章 建筑工程制图的基本知识1。1 建筑制图国家标准简介1。1。1 国家标准1。图纸幅面及格式(A2=420x594）2。比例（如 1:100）3。字体，长仿宋体4。图线，（1）图线线型及应用（2)图线的画法及注意事项5。常用建筑材料图例6。尺寸标注（1）尺寸线(2)尺寸界限（3）尺寸起至符号(4）尺寸数字（5)半径、直径、角度、弧长、球的尺寸标注（6）其他尺寸标注1.1.2 绘图工具及仪器的使用1。图板及丁字尺2。三角板3。圆规和分规4.曲线板5。铅笔1。1.3 绘图方法及步骤1。绘图前的准备工作2。画底稿3.加深1。2 投影的基本知识1。2.1 投影的概念1。投影的概念2。投影的分类（1）中心投影法（2)平行投影法：正投影、斜投影3。正投影的几何性质(1)同素性（2)从属性（3）定比性(4）平行性（5)显实性（6）积聚性4.三面投影图的形成（1）建立三面投影体系(2）将物体分别向三个投影面进行正投影（3）把位于三个投影面上的三个投影图展开1。2.2 点、直线和平面的投影1.点的投影（1）点的单面投影（2）点的两面投影(3)点的三面投影（4)点的投影与坐标1。2 投影的基本知识1。2。2 点、直线和平面的投影2。直线的投影（1）一般位置直线（2）特别位置直线，平行线：正平线、水平线、侧平线垂直线:正垂线、铅垂线、侧垂线（3)直线上的点3。平面的投影(1)平面的表示方法（2)各种位置平面的投影特性一般位置平面、特别位置平面(垂直面、平行面）1。2.3 几何体的投影1。平面立体的投影（1)棱柱，棱柱的投影、棱柱表面上的点（2)棱锥，棱锥的投影、棱锥表面上的点2.曲面立体投影(1）圆柱,圆柱的投影、圆柱表面上补点（2）圆锥，圆锥的投影、圆锥表面上补点（素线法、辅助平面法）（3）球,球体的投影、球表面上补点1。2.4 组合体的投影1。组合体的组合形式（1）叠加：叠合、相交、相切（2）切割2.组合体的投影画法步骤：(1)形体分析（2）选择视图（3）作图3。组合体的尺寸标注(1)尺寸基准(2）尺寸的分类：定形尺寸、定位尺寸、总体尺寸（3）尺寸标注原则（4)尺寸标注的步骤4.组合体的视图读法（1）形体分析法（2）线面分析法【课堂情况反馈】复习，能把以前的知识进一步巩固和掌握，效果较好.【课后作业】本次课堂中没有详细讲解的内容自己再好好复习制图书【教学内容】1。3 剖面图与断面图1。3。1 剖面图的画法1.剖面图的形成2.剖面图的画法（1)剖切位置适当...
