建筑工程模板支模施工方案

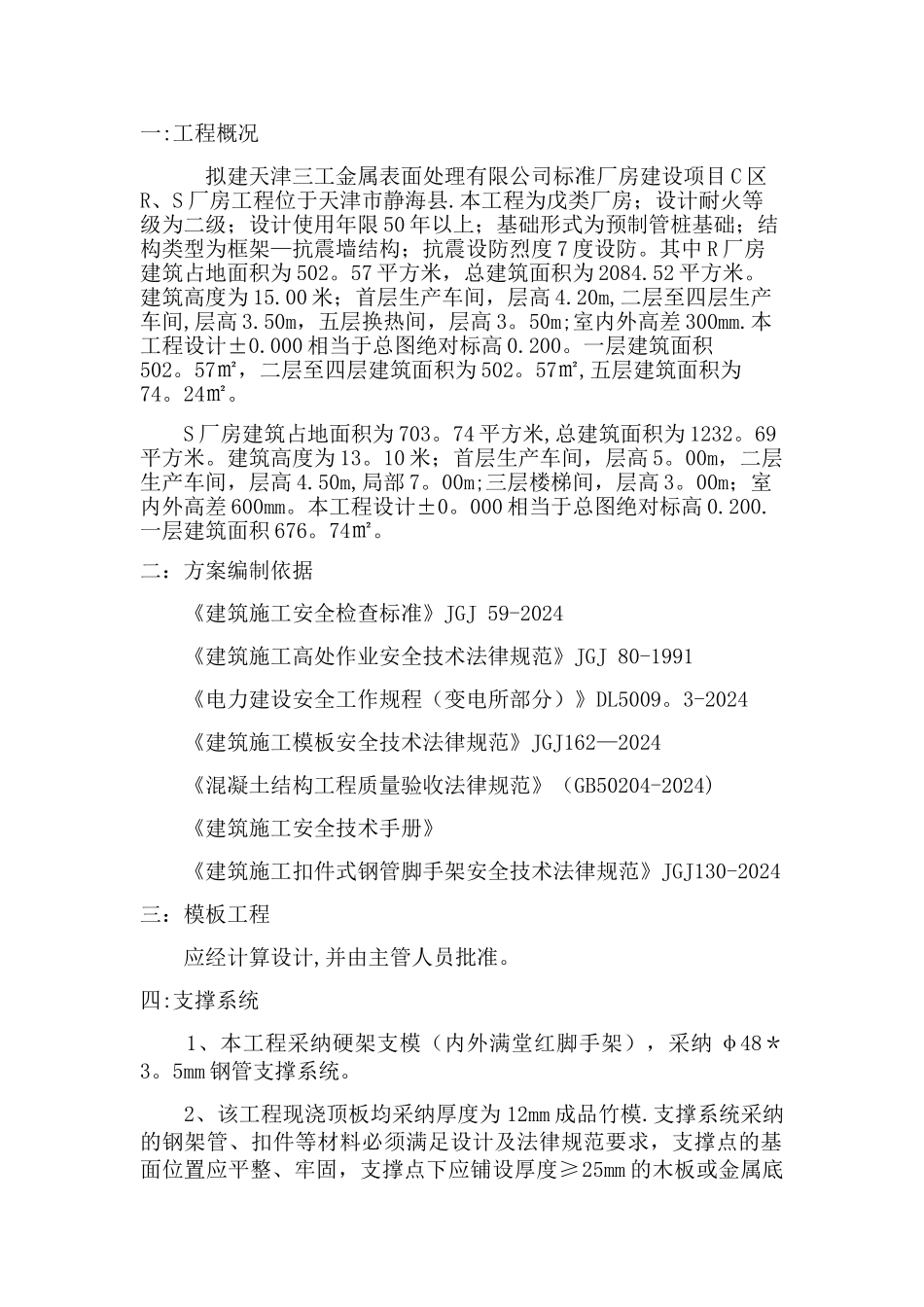

一:工程概况拟建天津三工金属表面处理有限公司标准厂房建设项目 C 区R、S 厂房工程位于天津市静海县.本工程为戊类厂房；设计耐火等级为二级；设计使用年限 50 年以上；基础形式为预制管桩基础；结构类型为框架—抗震墙结构；抗震设防烈度 7 度设防。其中 R 厂房建筑占地面积为 502。57 平方米，总建筑面积为 2084.52 平方米。建筑高度为 15.00 米；首层生产车间，层高 4.20m,二层至四层生产车间,层高 3.50m，五层换热间，层高 3。50m;室内外高差 300mm.本工程设计±0.000 相当于总图绝对标高 0.200。一层建筑面积502。57㎡，二层至四层建筑面积为 502。57㎡,五层建筑面积为74。24㎡。S 厂房建筑占地面积为 703。74 平方米,总建筑面积为 1232。69平方米。建筑高度为 13。10 米；首层生产车间，层高 5。00m，二层生产车间，层高 4.50m,局部 7。00m;三层楼梯间，层高 3。00m；室内外高差 600mm。本工程设计±0。000 相当于总图绝对标高 0.200.一层建筑面积 676。74㎡。二：方案编制依据《建筑施工安全检查标准》JGJ 59-2024《建筑施工高处作业安全技术法律规范》JGJ 80-1991《电力建设安全工作规程（变电所部分）》DL5009。3-2024《建筑施工模板安全技术法律规范》JGJ162—2024《混凝土结构工程质量验收法律规范》（GB50204-2024)《建筑施工安全技术手册》《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024三：模板工程 应经计算设计,并由主管人员批准。四:支撑系统 1、本工程采纳硬架支模（内外满堂红脚手架），采纳 φ48＊3。5mm 钢管支撑系统。 2、该工程现浇顶板均采纳厚度为 12mm 成品竹模.支撑系统采纳的钢架管、扣件等材料必须满足设计及法律规范要求，支撑点的基面位置应平整、牢固，支撑点下应铺设厚度≥25mm 的木板或金属底托,并绑设扫地杆,不得用砖块代替木板或金属底托，更不能直接立于土基或未达到强度的混凝土面层上。 3、立杆间距不大于 1 米，稳放在垫木板或金属底托上，纵向水平杆步距为 1。2 米,搭设要顺直，立杆中心距偏差不大于 25mm。每排立杆应用纵向水平杆进行连接,搭设要牢固，扣件要拧紧。 4、综合楼现浇钢筋混凝土顶板所用模板的设计计算:采纳竹模板，沿着配模长向，均匀用 40*80 木方子做加劲肋，间距≤300mm（中心距），40＊80mm 木方子做柱顶水平支撑,采纳φ48＊3。5mm 钢管做支柱.荷载计算取值范围：平板模板及小楞的自重为木模板 300N/m2、楼板模...
