建筑工程预制混凝土静压桩施工方案

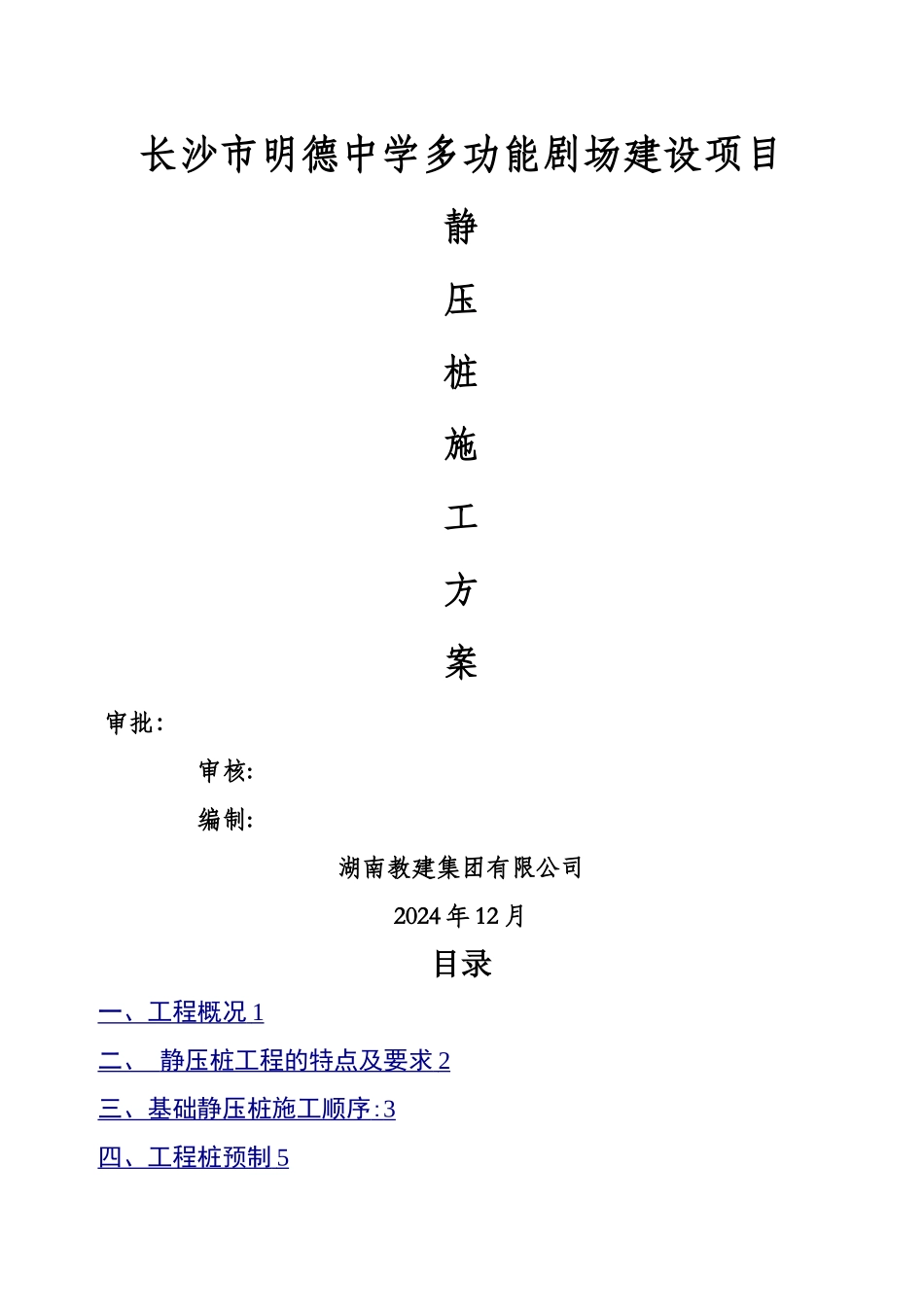

建筑工程预制混凝土静压桩施工方案_第1页
1/18

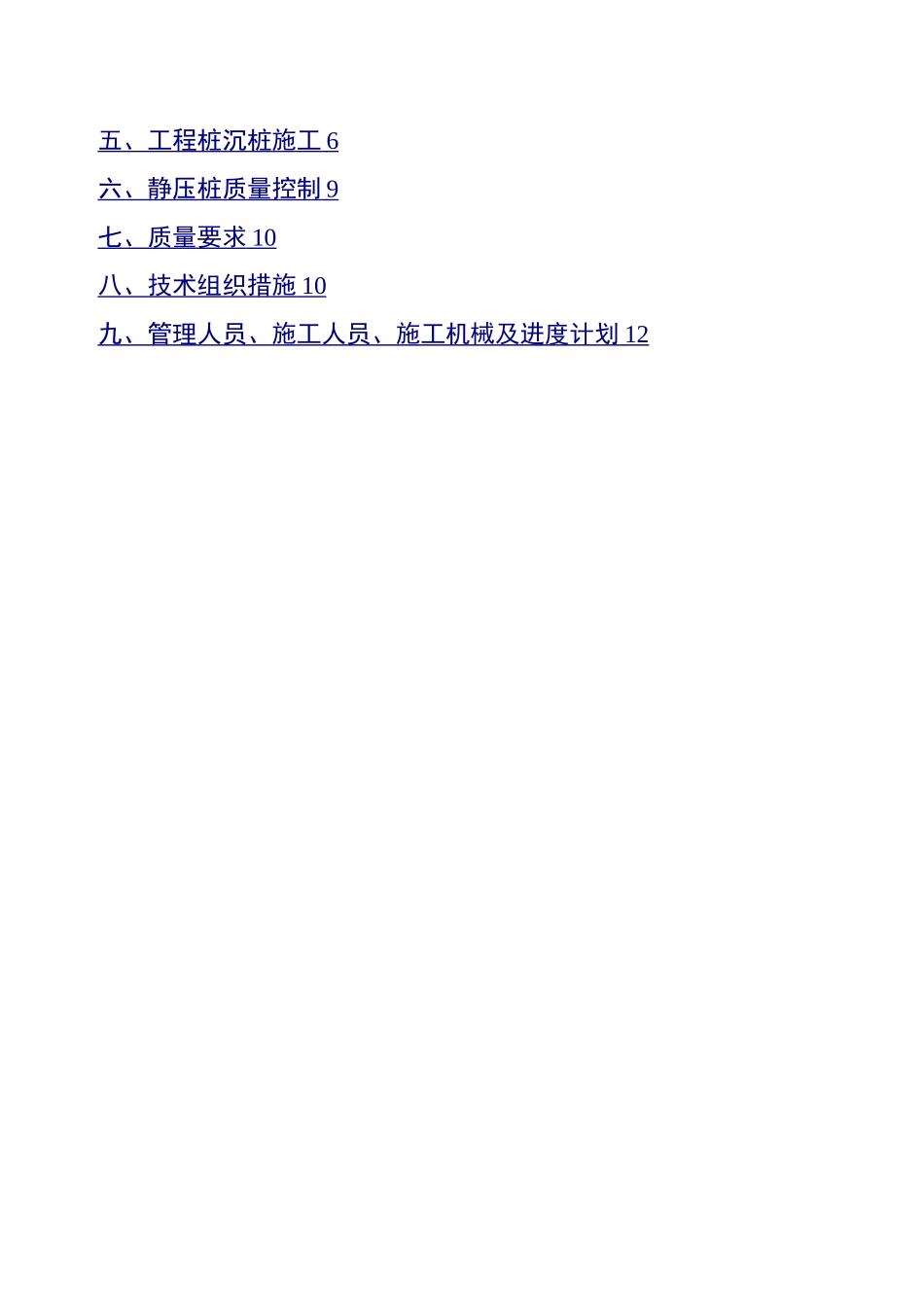

建筑工程预制混凝土静压桩施工方案_第2页
2/18

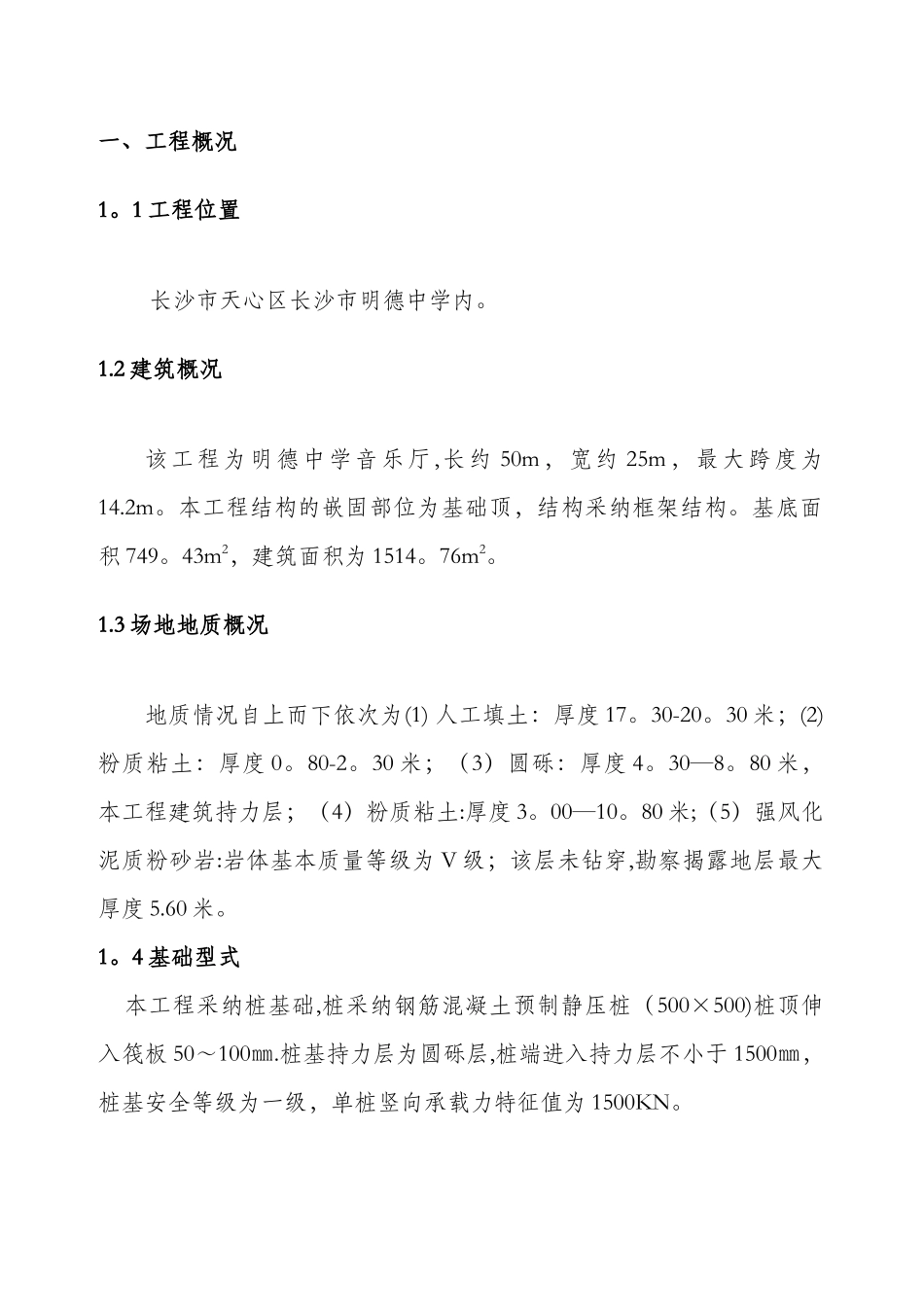

建筑工程预制混凝土静压桩施工方案_第3页
3/18
长沙市明德中学多功能剧场建设项目静压桩施工方案 审批: 审核: 编制: 湖南教建集团有限公司2024 年 12 月目录一、工程概况 1 二、 静压桩工程的特点及要求 2 三、基础静压桩施工顺序 : 3 四、工程桩预制 5 五、工程桩沉桩施工 6 六、静压桩质量控制 9 七、质量要求 10 八、技术组织措施 10 九、管理人员、施工人员、施工机械及进度计划 12 一、工程概况1。1 工程位置长沙市天心区长沙市明德中学内。1.2 建筑概况该工程为明德中学音乐厅 ,长约 50m,宽约 25m,最大跨度为14.2m。本工程结构的嵌固部位为基础顶,结构采纳框架结构。基底面积 749。43m2,建筑面积为 1514。76m2。1.3 场地地质概况地质情况自上而下依次为(1) 人工填土:厚度 17。30-20。30 米;(2)粉质粘土:厚度 0。80-2。30 米;(3)圆砾:厚度 4。30—8。80 米,本工程建筑持力层;(4)粉质粘土:厚度 3。00—10。80 米;(5)强风化泥质粉砂岩:岩体基本质量等级为 V 级;该层未钻穿,勘察揭露地层最大厚度 5.60 米。1。4 基础型式 本工程采纳桩基础,桩采纳钢筋混凝土预制静压桩(500×500)桩顶伸入筏板 50~100㎜.桩基持力层为圆砾层,桩端进入持力层不小于 1500㎜,桩基安全等级为一级,单桩竖向承载力特征值为 1500KN。1。5 预制桩混凝土强度等级桩基混凝土强度等级 C80; 预制桩,筏板,地下室外墙混凝土均采纳普通硅酸盐水泥,最大水灰比 0。55(预制桩最大水灰比为 0.45),最小水泥用量为每立方 300kg,铝酸三钙(C3A)含量小于 5%。预制桩的钢筋保护层为 50mm。预制桩外表面均涂刷冷底子油两遍,沥青胶泥两遍。1。6 钢筋HPB235 级钢(Ф 表示),fy=210N/ m㎡; HRB335 级钢(Ф 表示),fy=300 N/m㎡;二、 静压桩工程的特点及要求2。1 因施工现场位于校区内,东面、西面有原建筑物.2。2 根据地质勘察报告,场地内不良地质现象主要有:地下水位高(自然地面下 6。8~7。5m)相当于标高 60。90~61。45m。人工填土较深,结构松散,工程性能较差。2.3 在确保附近原有建筑的安全稳定,该基础设计院设计为桩基础,桩采纳预制钢筋混凝土静压桩。2。4 静压桩机施工的场地要求:沉桩范围内的土质不得有块状杂物,场地须平整坚实,工作面距边桩中心线不小于 4。5m.机械行走坡道宽度 12 米,放坡坡度不大于 15°,现场无法达到放坡条件。2。5 按设计要求基坑开挖深度为筏板底以上 1.0m 处,该层土质为饱和黄土...
