建筑幕墙抗风压性能分级表

建筑幕墙抗风压性能分级表_第1页
1/3
建筑幕墙抗风压性能分级表_第2页
2/3
建筑幕墙抗风压性能分级表_第3页
3/3

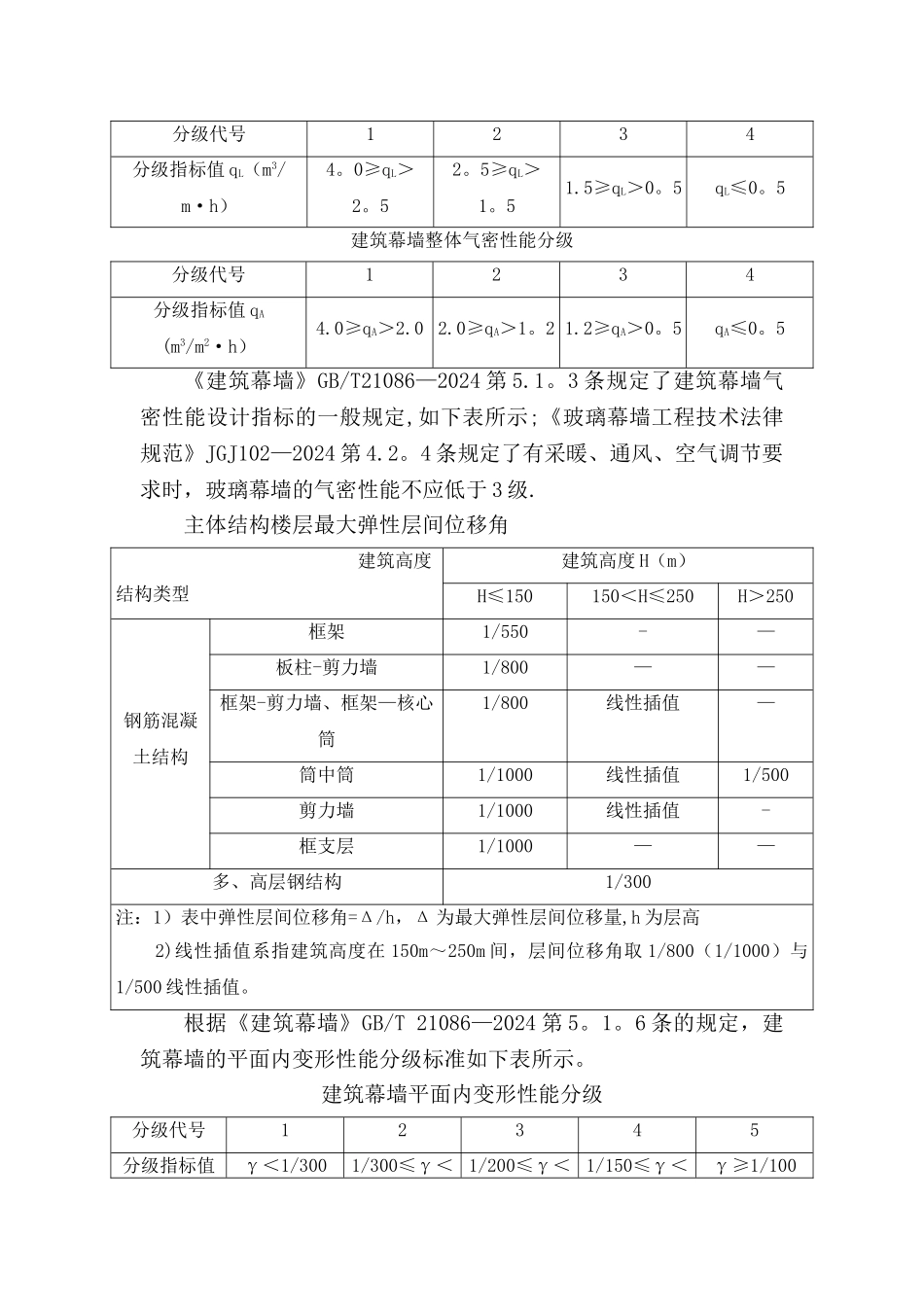

建筑幕墙抗风压性能分级表分级代号123456789分级指标值P3(kPa)1。0≤P3<1。51。5≤P3<2.02。0≤P3<2。52.5≤P3<3.03.0≤P3<3。53.5≤P3<4。04。0≤P3<4。54。5≤P3<5.0P3≥5.0注 1:9 级时需同时标注 P3测试值.如:属 9 级(5。5kPa)注 2:分级指标值 P3为正、负风压测试值绝对值的较小值。P3 为建筑幕墙抗风压性能分级指标,其取值不小于 wk,且不小于 1.0 kPa,在 P3 作用下,幕墙的支承体系和面板的相对挠度和绝对挠度不大于下表的要求.支承结构类型相对挠度(L 跨度)绝对挠度(mm)构件式玻璃幕墙/单元式幕墙铝合金型材L/18020(30)a钢型材L/25020(30)b玻璃面板短边距/60-石材幕墙铝合金型材L/180—金属板幕墙/人造板幕墙钢型材L/250—点支承玻璃幕墙钢结构L/250-索杆结构L/200—玻璃面板长边孔距/60-全玻幕墙玻璃肋L/200—玻璃面板跨距/60-a,b:括号内数据适用于跨距超过 4500mm 的建筑幕墙产品。建筑幕墙水密性能分级分级代号12345分级指标值ΔP(Pa)固定部分500≤ΔP<700700≤ΔP<10001000≤ΔP<15001500≤ΔP<2000ΔP≥2000可开启部分250≤ΔP<350350≤ΔP<500500≤ΔP<700700≤ΔP<1000ΔP≥1000注:5 级时需同时标注固定部分和开启部分 ΔP 的测试值。根据《建筑幕墙》GB/T21086—2024 第 5.1.2 条的规定。建筑幕墙开启部分气密性能分级分级代号1234分级指标值 qL(m3/m·h)4。0≥qL>2。52。5≥qL>1。51.5≥qL>0。5qL≤0。5建筑幕墙整体气密性能分级分级代号1234分级指标值 qA (m3/m2·h)4.0≥qA>2.0 2.0≥qA>1。2 1.2≥qA>0。5qA≤0。5《建筑幕墙》GB/T21086—2024 第 5.1。3 条规定了建筑幕墙气密性能设计指标的一般规定,如下表所示;《玻璃幕墙工程技术法律规范》JGJ102—2024 第 4.2。4 条规定了有采暖、通风、空气调节要求时,玻璃幕墙的气密性能不应低于 3 级.主体结构楼层最大弹性层间位移角 建筑高度结构类型建筑高度 H(m)H≤150150<H≤250H>250钢筋混凝土结构框架1/550-—板柱-剪力墙1/800——框架-剪力墙、框架—核心筒1/800线性插值—筒中筒1/1000线性插值1/500剪力墙1/1000线性插值-框支层1/1000——多、高层钢结构1/300注:1)表中弹性层间位移角=Δ/h,Δ 为最大弹性层间位移量,h 为层高 2)线性插值系指建筑高度在 150m~250m 间,层间位移角取 1/800(1/1000)与1/500 线性插值。根据《建筑幕墙》GB/T 21086—2024 第 5。1。6 条的规定,...
