建筑施工承插套扣式钢管脚手架作业指导书

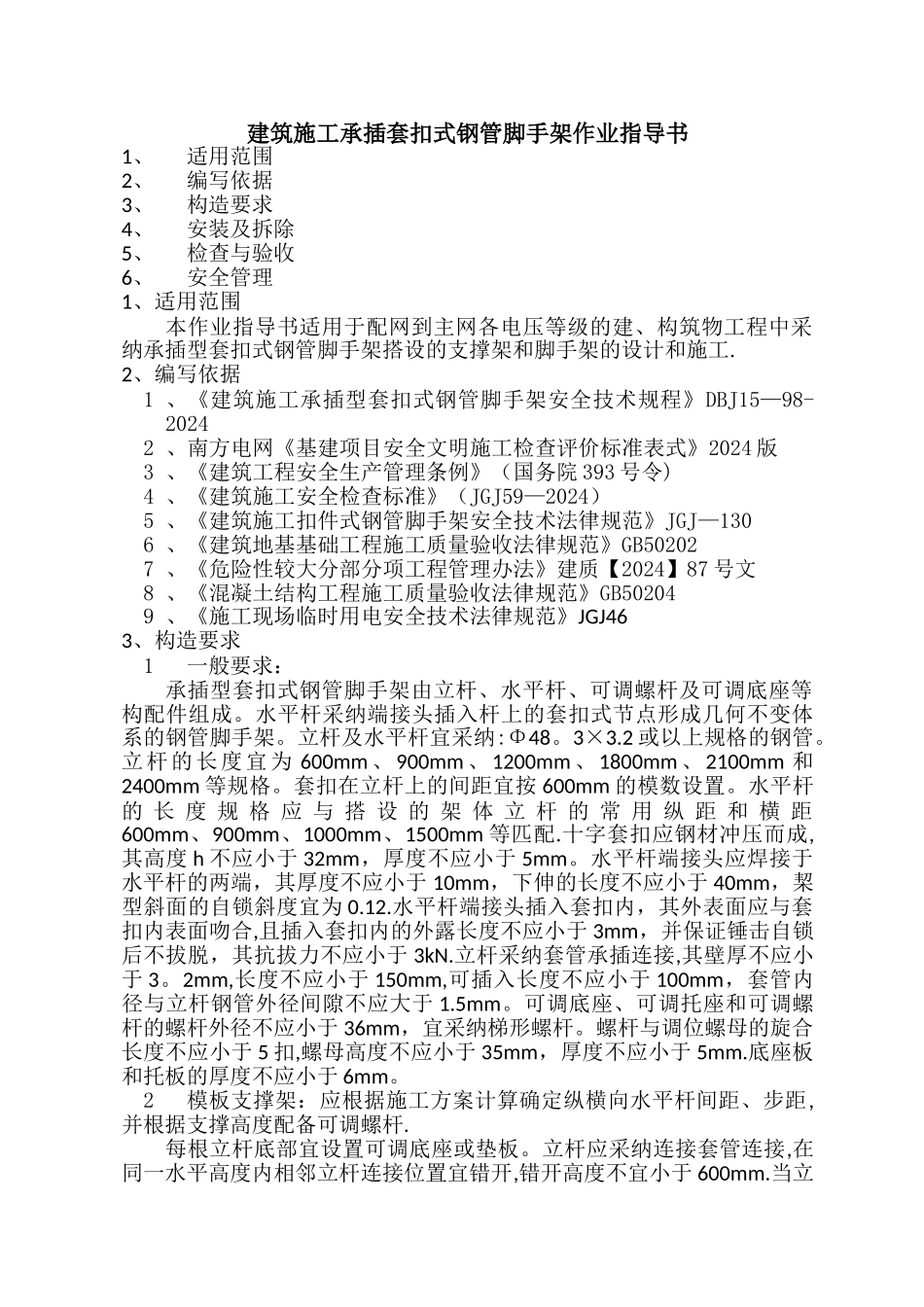

建筑施工承插套扣式钢管脚手架作业指导书_第1页
1/8

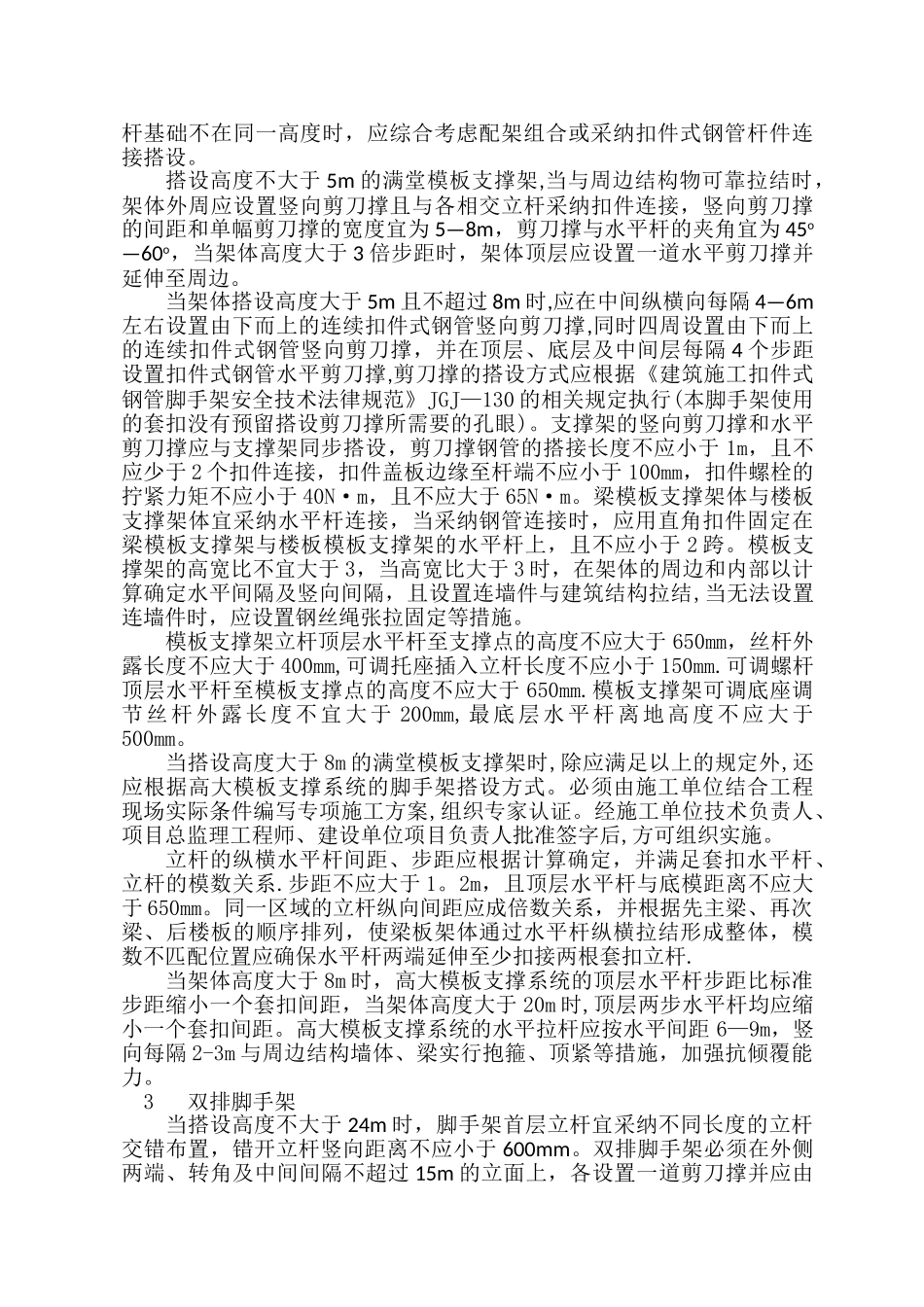

建筑施工承插套扣式钢管脚手架作业指导书_第2页
2/8

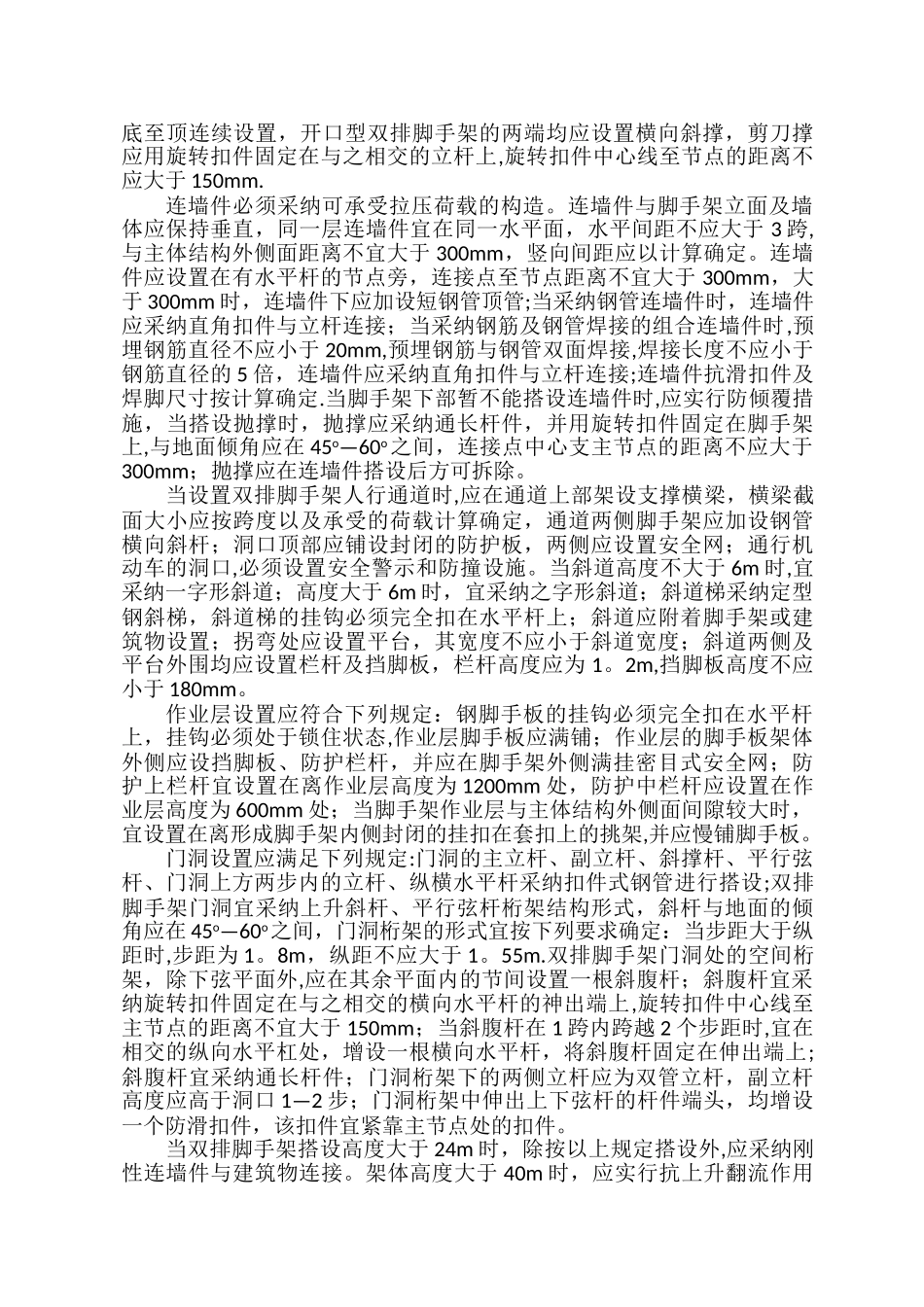

建筑施工承插套扣式钢管脚手架作业指导书_第3页
3/8
建筑施工承插套扣式钢管脚手架作业指导书1、适用范围2、编写依据3、构造要求4、安装及拆除5、检查与验收6、安全管理1、适用范围本作业指导书适用于配网到主网各电压等级的建、构筑物工程中采纳承插型套扣式钢管脚手架搭设的支撑架和脚手架的设计和施工.2、编写依据1 、《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ15—98-20242 、南方电网《基建项目安全文明施工检查评价标准表式》2024 版3 、《建筑工程安全生产管理条例》(国务院 393 号令)4 、《建筑施工安全检查标准》(JGJ59—2024)5 、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ—1306 、《建筑地基基础工程施工质量验收法律规范》GB502027 、《危险性较大分部分项工程管理办法》建质【2024】87 号文8 、《混凝土结构工程施工质量验收法律规范》GB502049 、《施工现场临时用电安全技术法律规范》JGJ463、构造要求1一般要求:承插型套扣式钢管脚手架由立杆、水平杆、可调螺杆及可调底座等构配件组成。水平杆采纳端接头插入杆上的套扣式节点形成几何不变体系的钢管脚手架。立杆及水平杆宜采纳:Φ48。3×3.2 或以上规格的钢管。立杆的长度宜为 600mm、900mm、1200mm 、1800mm 、2100mm 和2400mm 等规格。套扣在立杆上的间距宜按 600mm 的模数设置。水平杆的 长 度 规 格 应 与 搭 设 的 架 体 立 杆 的 常 用 纵 距 和 横 距600mm、900mm、1000mm、1500mm 等匹配.十字套扣应钢材冲压而成,其高度 h 不应小于 32mm,厚度不应小于 5mm。水平杆端接头应焊接于水平杆的两端,其厚度不应小于 10mm,下伸的长度不应小于 40mm,栔型斜面的自锁斜度宜为 0.12.水平杆端接头插入套扣内,其外表面应与套扣内表面吻合,且插入套扣内的外露长度不应小于 3mm,并保证锤击自锁后不拔脱,其抗拔力不应小于 3kN.立杆采纳套管承插连接,其壁厚不应小于 3。2mm,长度不应小于 150mm,可插入长度不应小于 100mm,套管内径与立杆钢管外径间隙不应大于 1.5mm。可调底座、可调托座和可调螺杆的螺杆外径不应小于 36mm,宜采纳梯形螺杆。螺杆与调位螺母的旋合长度不应小于 5 扣,螺母高度不应小于 35mm,厚度不应小于 5mm.底座板和托板的厚度不应小于 6mm。2模板支撑架:应根据施工方案计算确定纵横向水平杆间距、步距,并根据支撑高度配备可调螺杆.每根立杆底部宜设置可调底座或垫板。立杆应采纳连接套管连接,在同一水平高度内相邻立杆连接位置...
