建筑设备教案

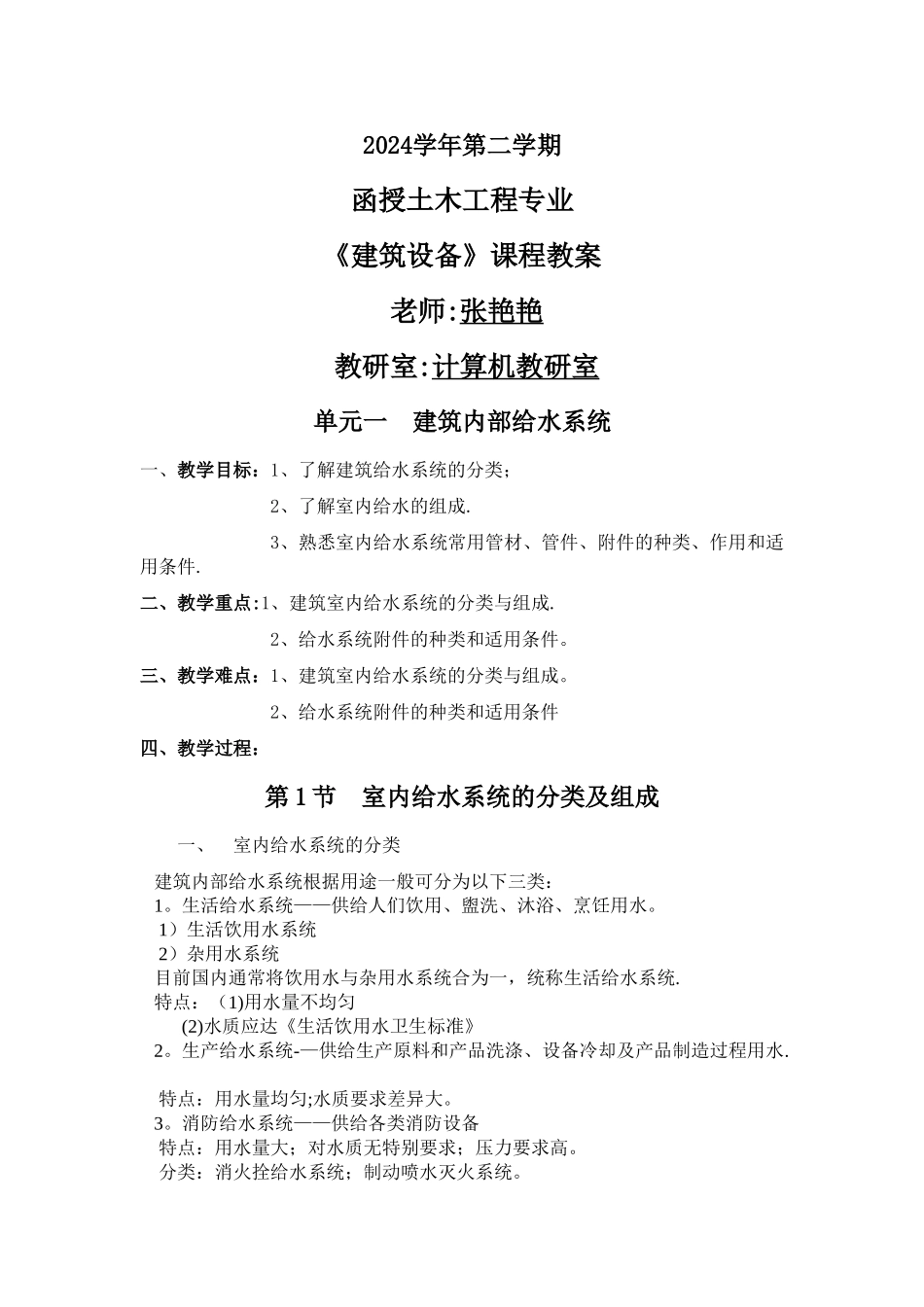

2024学年第二学期函授土木工程专业《建筑设备》课程教案老师:张艳艳教研室:计算机教研室单元一 建筑内部给水系统一、教学目标：1、了解建筑给水系统的分类； 2、了解室内给水的组成.3、熟悉室内给水系统常用管材、管件、附件的种类、作用和适用条件.二、教学重点:1、建筑室内给水系统的分类与组成.2、给水系统附件的种类和适用条件。三、教学难点：1、建筑室内给水系统的分类与组成。2、给水系统附件的种类和适用条件四、教学过程：第 1 节 室内给水系统的分类及组成 一、 室内给水系统的分类 建筑内部给水系统根据用途一般可分为以下三类： 1。生活给水系统——供给人们饮用、盥洗、沐浴、烹饪用水。 1）生活饮用水系统 2）杂用水系统 目前国内通常将饮用水与杂用水系统合为一，统称生活给水系统. 特点：（1)用水量不均匀 (2)水质应达《生活饮用水卫生标准》 2。生产给水系统-—供给生产原料和产品洗涤、设备冷却及产品制造过程用水. 特点：用水量均匀;水质要求差异大。 3。消防给水系统——供给各类消防设备 特点：用水量大；对水质无特别要求；压力要求高。 分类：消火拴给水系统；制动喷水灭火系统。 4。给水体制 1)独立的给水系统 2）共用给水系统 例:生活、消防给水系统;生产、消防给水系统；生活、生产给水系统；生活、生产、消防给水系统 二、 室内给水系统的组成 1。引入管（进户管） 室外给水管网与室内给水管网之间的联络管。 2.水表节点 引入管上装设的水表及其前后设置的闸门、泄水装置的总称。 有旁通管的水表节点 一般水表节点 3.给水管道: 干管、立管和支管。 4。给水附件： 调节和控制作用的各类阀门，各式配水龙头、仪表等. 5.升压和贮水设备：水泵、水箱和气压贮水设备、水池。 6。室内消防设备：消火栓和自动喷洒消防设备。第 2 节 室内给水系统常用管材、管件和附件一、 室内给水系统常用管材1.钢管 a。优点：强度高,重量轻,光滑，易加工和安装。 缺点：易腐蚀，价格较高。 b.分类：焊接钢管 无缝钢管2。 铜管 a。特点：经久耐用、卫生等. b。适用范围:高纯水制备、输送饮用水、热水和民用天燃气、煤气、氧气及对铜无腐蚀作用的介质。 c.常见规格：见表 1-33。 铸铁管（一般为灰铸铁管） a.优点：耐腐蚀、寿命长、价格低等； 缺点：性脆、自重大、长度小。 b。适用范围:埋地给水管道、室内排水管道。 c。表示方法: 直径规格用公称直径表示，符号为“DN”，单位为 m...
