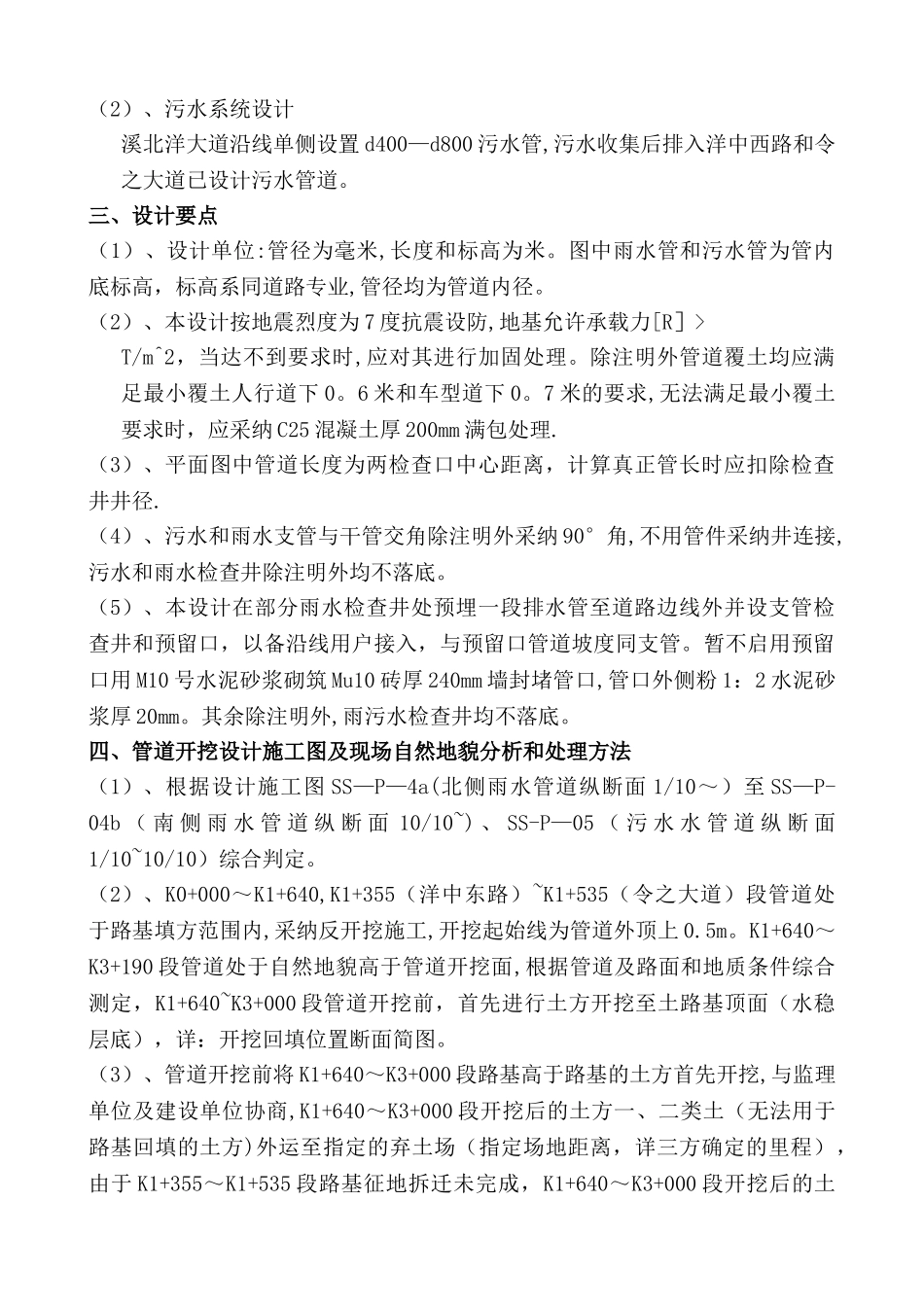

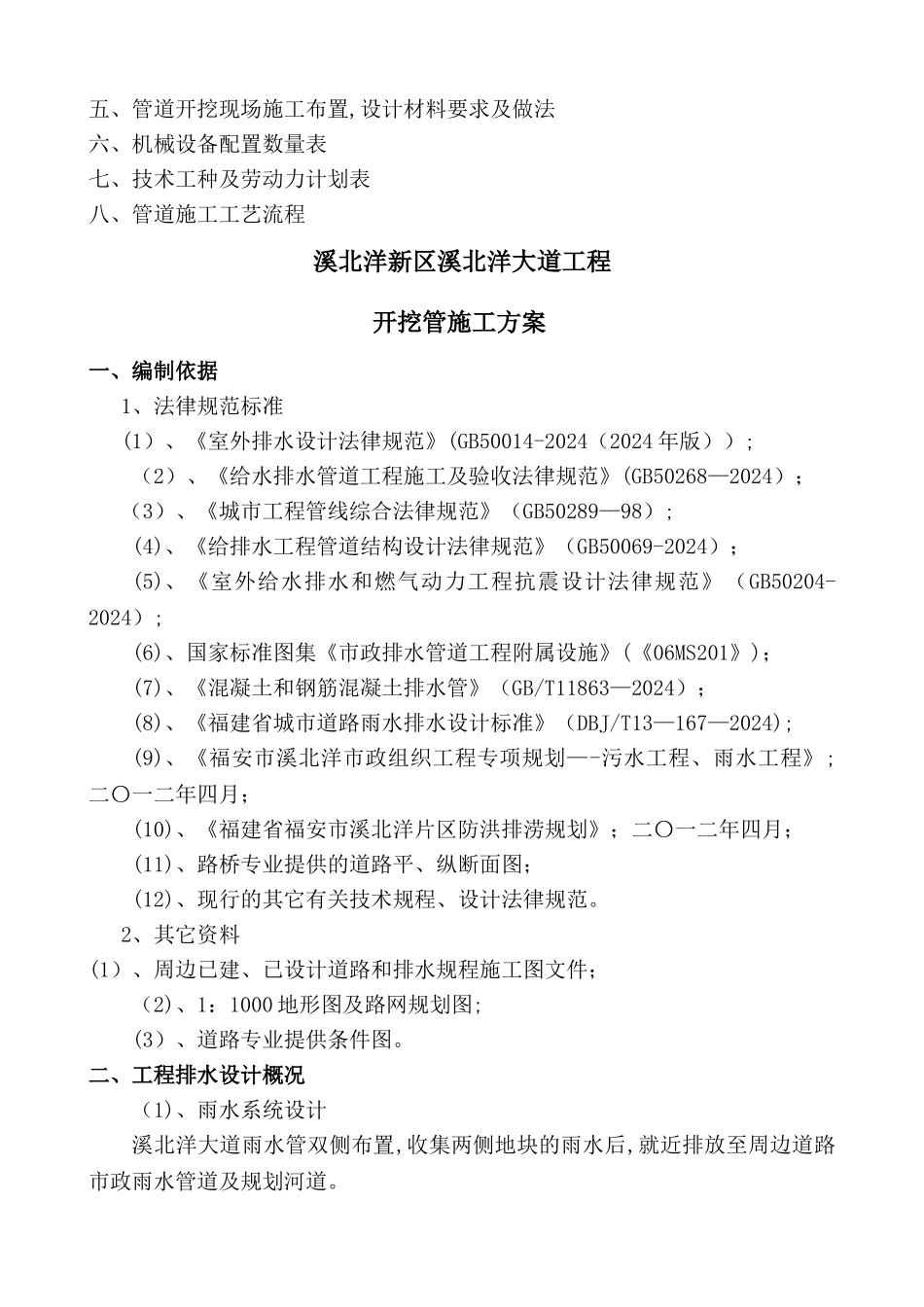

溪北洋新区溪北洋大道工程溪北洋新区溪北洋大道工程工工程程开开挖挖管管施施工工方方案案2024 年 2 月 29 日目 录一、编制依据二、工程排水设计概况三、设计要点四、管道开挖设计施工图及现场自然地貌分析和处理方法五、管道开挖现场施工布置,设计材料要求及做法六、机械设备配置数量表七、技术工种及劳动力计划表八、管道施工工艺流程溪北洋新区溪北洋大道工程开挖管施工方案一、编制依据1、法律规范标准(1）、《室外排水设计法律规范》(GB50014-2024（2024 年版））; （2）、《给水排水管道工程施工及验收法律规范》(GB50268—2024）；（3）、《城市工程管线综合法律规范》（GB50289—98）;(4)、《给排水工程管道结构设计法律规范》（GB50069-2024）；(5)、《室外给水排水和燃气动力工程抗震设计法律规范》（GB50204-2024）;(6)、国家标准图集《市政排水管道工程附属设施》(《06MS201》)；(7)、《混凝土和钢筋混凝土排水管》（GB/T11863—2024）；(8)、《福建省城市道路雨水排水设计标准》（DBJ/T13—167—2024);(9)、《福安市溪北洋市政组织工程专项规划—-污水工程、雨水工程》;二〇一二年四月；(10)、《福建省福安市溪北洋片区防洪排涝规划》；二〇一二年四月；(11)、路桥专业提供的道路平、纵断面图；(12)、现行的其它有关技术规程、设计法律规范。2、其它资料(1）、周边已建、已设计道路和排水规程施工图文件；（2)、1：1000 地形图及路网规划图;(3）、道路专业提供条件图。二、工程排水设计概况（1)、雨水系统设计溪北洋大道雨水管双侧布置,收集两侧地块的雨水后,就近排放至周边道路市政雨水管道及规划河道。（2）、污水系统设计溪北洋大道沿线单侧设置 d400—d800 污水管,污水收集后排入洋中西路和令之大道已设计污水管道。三、设计要点（1）、设计单位:管径为毫米,长度和标高为米。图中雨水管和污水管为管内底标高，标高系同道路专业,管径均为管道内径。（2）、本设计按地震烈度为 7 度抗震设防,地基允许承载力[R］>T/m^2，当达不到要求时,应对其进行加固处理。除注明外管道覆土均应满足最小覆土人行道下 0。6 米和车型道下 0。7 米的要求,无法满足最小覆土要求时，应采纳 C25 混凝土厚 200mm 满包处理.（3）、平面图中管道长度为两检查口中心距离，计算真正管长时应扣除检查井井径.（4）、污水和雨水支管与干管交角除注明外采纳 90°角,不用管件采纳井连接,污水和雨水检查井除注明外均不落底。（5）、本设计在部...
