电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

异型塑钢纤维增强混凝土的抗弯韧性实验总结

异型塑钢纤维增强混凝土的抗弯韧性实验总结_第1页
1/1

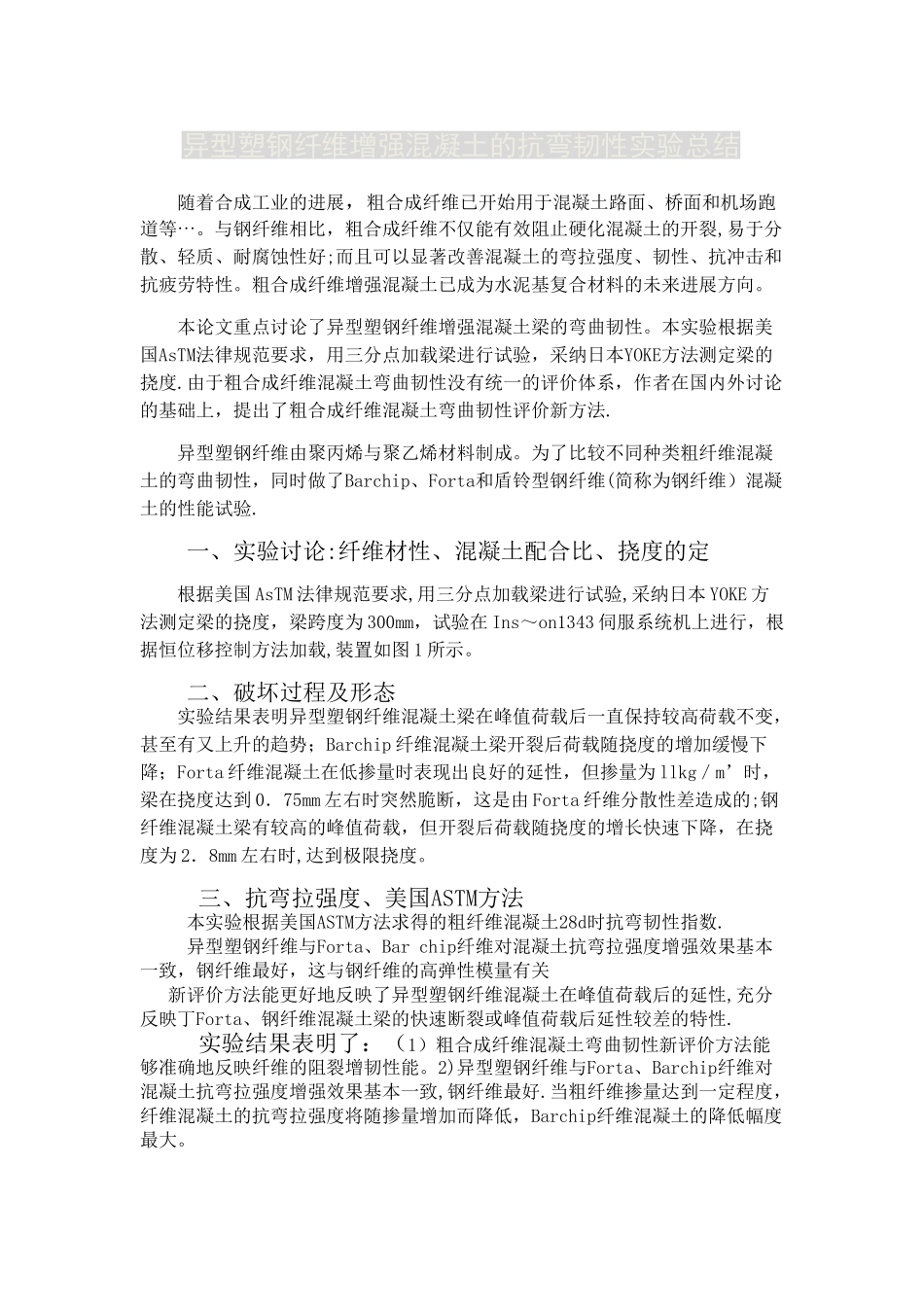

异型塑钢纤维增强混凝土的抗弯韧性实验总结随着合成工业的进展,粗合成纤维已开始用于混凝土路面、桥面和机场跑道等。与钢纤维相比,粗合成纤维不仅能有效阻止硬化混凝土的开裂⋯,易于分散、轻质、耐腐蚀性好;而且可以显著改善混凝土的弯拉强度、韧性、抗冲击和抗疲劳特性。粗合成纤维增强混凝土已成为水泥基复合材料的未来进展方向。本论文重点讨论了异型塑钢纤维增强混凝土梁的弯曲韧性。本实验根据美国AsTM法律规范要求,用三分点加载梁进行试验,采纳日本YOKE方法测定梁的挠度.由于粗合成纤维混凝土弯曲韧性没有统一的评价体系,作者在国内外讨论的基础上,提出了粗合成纤维混凝土弯曲韧性评价新方法.异型塑钢纤维由聚丙烯与聚乙烯材料制成。为了比较不同种类粗纤维混凝土的弯曲韧性,同时做了Barchip、Forta和盾铃型钢纤维(简称为钢纤维)混凝土的性能试验.一、实验讨论:纤维材性、混凝土配合比、挠度的定根据美国 AsTM 法律规范要求,用三分点加载梁进行试验,采纳日本 YOKE 方法测定梁的挠度,梁跨度为 300mm,试验在 Ins~on1343 伺服系统机上进行,根据恒位移控制方法加载,装置如图 1 所示。二、破坏过程及形态实验结果表明异型塑钢纤维混凝土梁在峰值荷载后一直保持较高荷载不变,甚至有又上升的趋势;Barchip 纤维混凝土梁开裂后荷载随挠度的增加缓慢下降;Forta 纤维混凝土在低掺量时表现出良好的延性,但掺量为 llkg/m’时,梁在挠度达到 0.75mm 左右时突然脆断,这是由 Forta 纤维分散性差造成的;钢纤维混凝土梁有较高的峰值荷载,但开裂后荷载随挠度的增长快速下降,在挠度为 2.8mm 左右时,达到极限挠度。三、抗弯拉强度、美国ASTM方法本实验根据美国ASTM方法求得的粗纤维混凝土28d时抗弯韧性指数.异型塑钢纤维与Forta、Bar chip纤维对混凝土抗弯拉强度增强效果基本一致,钢纤维最好,这与钢纤维的高弹性模量有关新评价方法能更好地反映了异型塑钢纤维混凝土在峰值荷载后的延性,充分反映丁Forta、钢纤维混凝土梁的快速断裂或峰值荷载后延性较差的特性.实验结果表明了:(1)粗合成纤维混凝土弯曲韧性新评价方法能够准确地反映纤维的阻裂增韧性能。2)异型塑钢纤维与Forta、Barchip纤维对混凝土抗弯拉强度增强效果基本一致,钢纤维最好.当粗纤维掺量达到一定程度,纤维混凝土的抗弯拉强度将随掺量增加而降低,Barchip纤维混凝土的降低幅度最大。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

异型塑钢纤维增强混凝土的抗弯韧性实验总结

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
