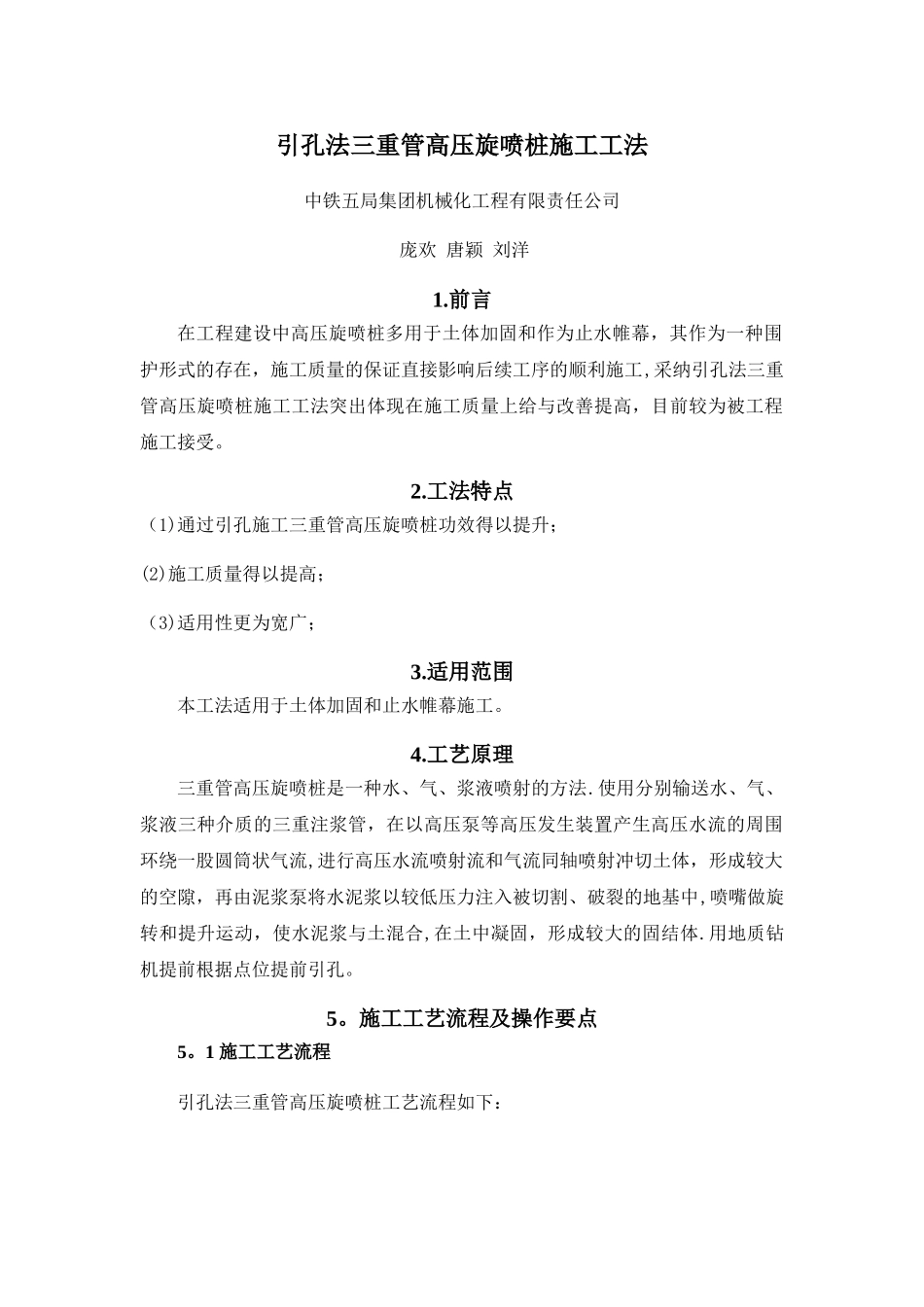

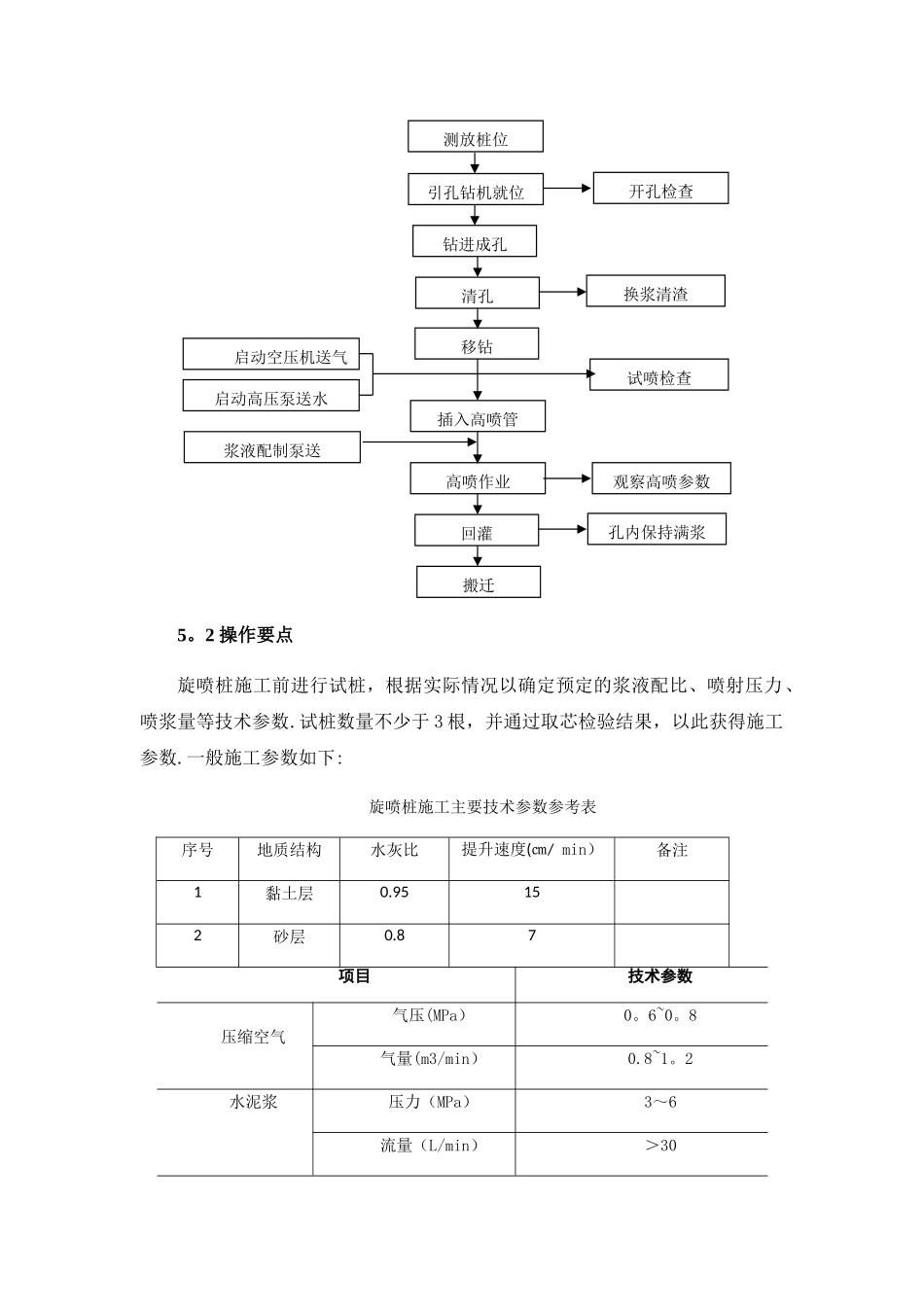

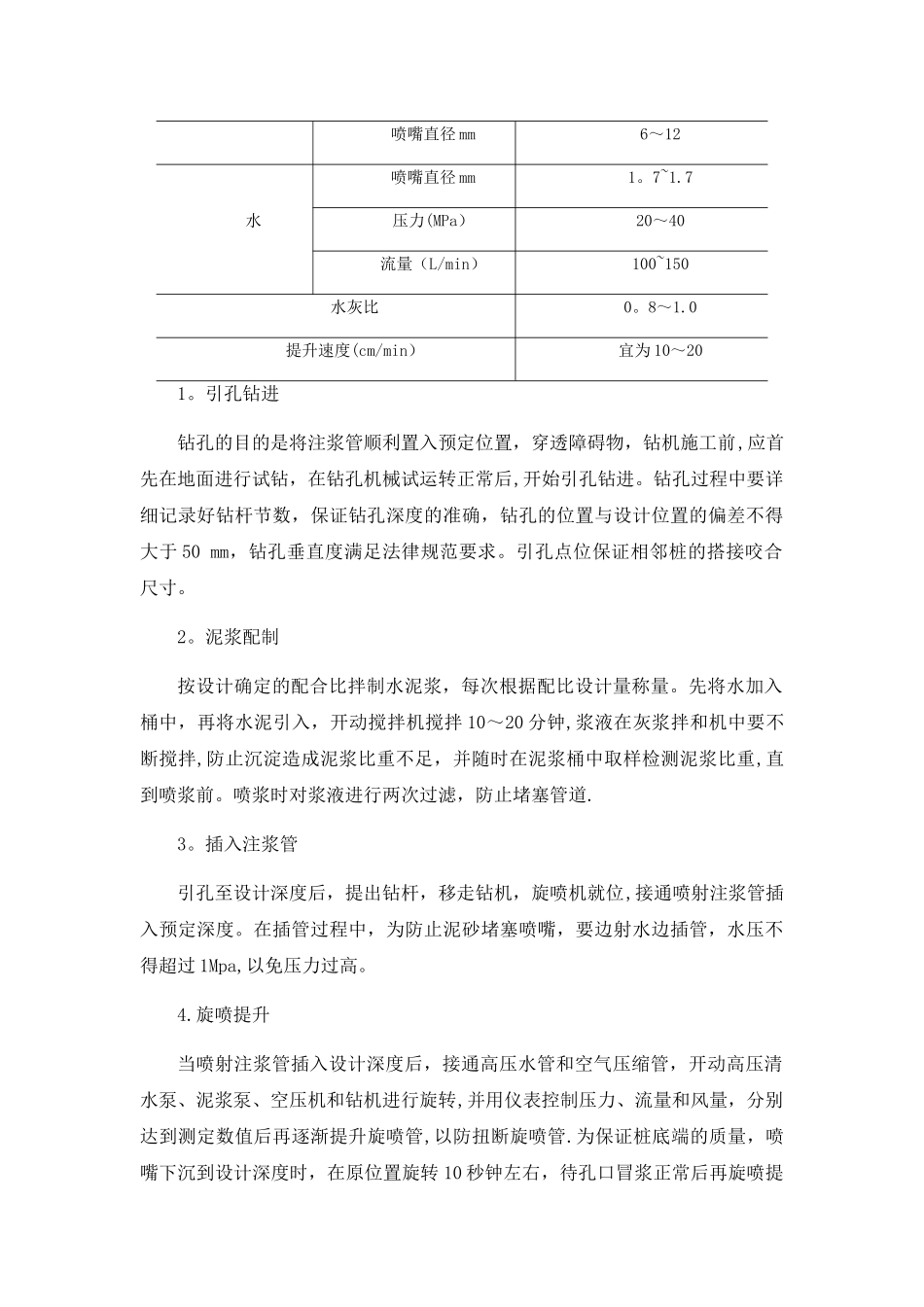

引孔法三重管高压旋喷桩施工工法中铁五局集团机械化工程有限责任公司 庞欢 唐颖 刘洋1.前言在工程建设中高压旋喷桩多用于土体加固和作为止水帷幕,其作为一种围护形式的存在,施工质量的保证直接影响后续工序的顺利施工,采纳引孔法三重管高压旋喷桩施工工法突出体现在施工质量上给与改善提高,目前较为被工程施工接受。2.工法特点(1)通过引孔施工三重管高压旋喷桩功效得以提升;(2)施工质量得以提高;(3)适用性更为宽广;3.适用范围本工法适用于土体加固和止水帷幕施工。4.工艺原理三重管高压旋喷桩是一种水、气、浆液喷射的方法.使用分别输送水、气、浆液三种介质的三重注浆管,在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流,进行高压水流喷射流和气流同轴喷射冲切土体,形成较大的空隙,再由泥浆泵将水泥浆以较低压力注入被切割、破裂的地基中,喷嘴做旋转和提升运动,使水泥浆与土混合,在土中凝固,形成较大的固结体.用地质钻机提前根据点位提前引孔。5。施工工艺流程及操作要点5。1 施工工艺流程引孔法三重管高压旋喷桩工艺流程如下:5。2 操作要点旋喷桩施工前进行试桩,根据实际情况以确定预定的浆液配比、喷射压力、喷浆量等技术参数.试桩数量不少于 3 根,并通过取芯检验结果,以此获得施工参数.一般施工参数如下: 旋喷桩施工主要技术参数参考表序号地质结构水灰比提升速度(㎝/ min)备注1黏土层0.95152砂层0.87项目技术参数压缩空气气压(MPa)0。6~0。8气量(m3/min)0.8~1。2水泥浆压力(MPa)3~6流量(L/min)>30引孔钻机就位钻进成孔换浆清渣清孔回灌搬迁移钻开孔检查启动空压机送气启动高压泵送水试喷检查插入高喷管浆液配制泵送高喷作业观察高喷参数孔内保持满浆测放桩位喷嘴直径 mm6~12水喷嘴直径 mm1。7~1.7压力(MPa)20~40流量(L/min)100~150水灰比0。8~1.0提升速度(cm/min)宜为 10~201。引孔钻进钻孔的目的是将注浆管顺利置入预定位置,穿透障碍物,钻机施工前,应首先在地面进行试钻,在钻孔机械试运转正常后,开始引孔钻进。钻孔过程中要详细记录好钻杆节数,保证钻孔深度的准确,钻孔的位置与设计位置的偏差不得大于 50 mm,钻孔垂直度满足法律规范要求。引孔点位保证相邻桩的搭接咬合尺寸。2。泥浆配制按设计确定的配合比拌制水泥浆,每次根据配比设计量称量。先将水加入桶中,再将水泥引入,开动搅拌机搅拌 10~20 分钟,浆液在灰浆拌和机中要不断搅拌,防止沉淀造成泥浆比重不足,...
