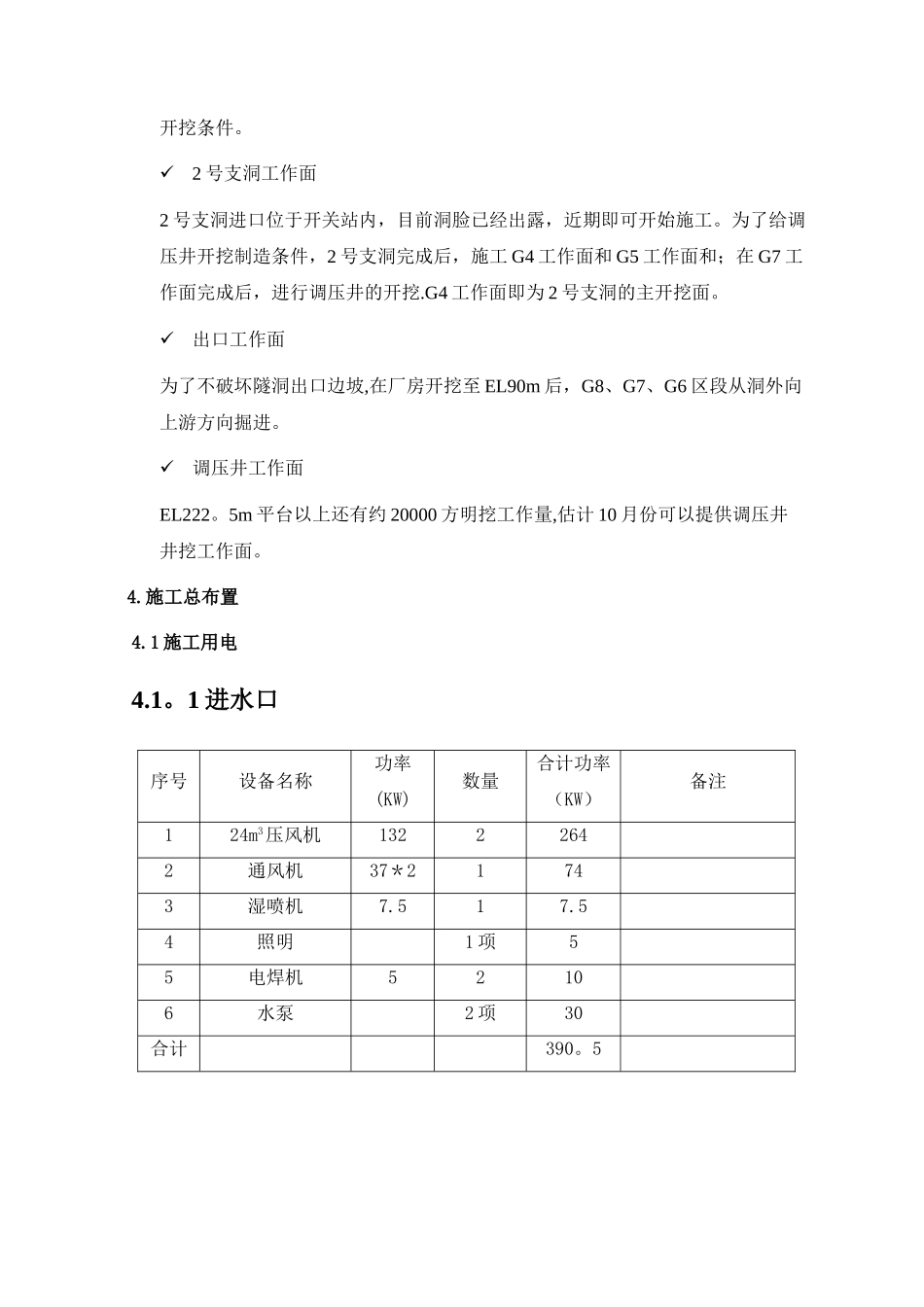

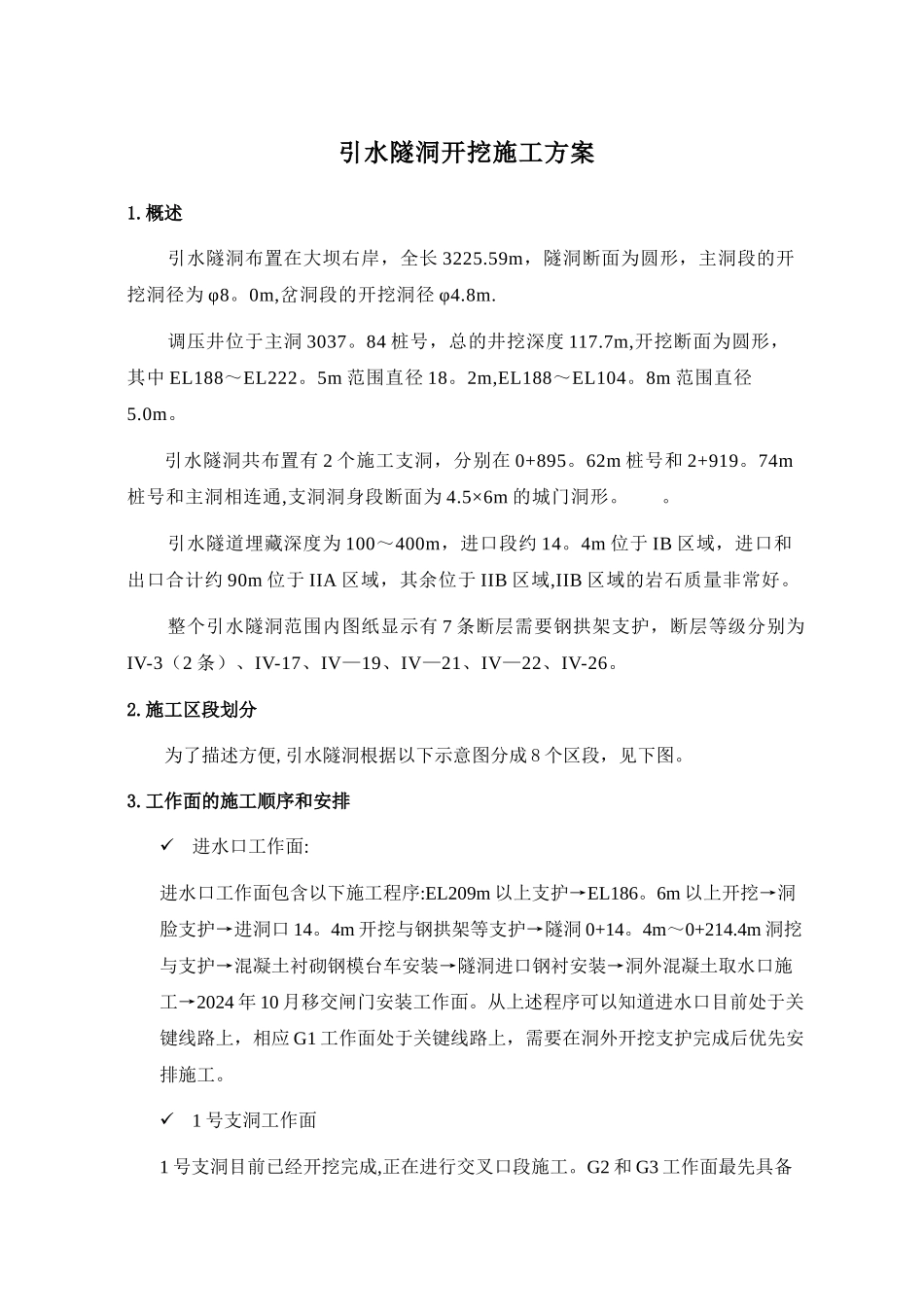

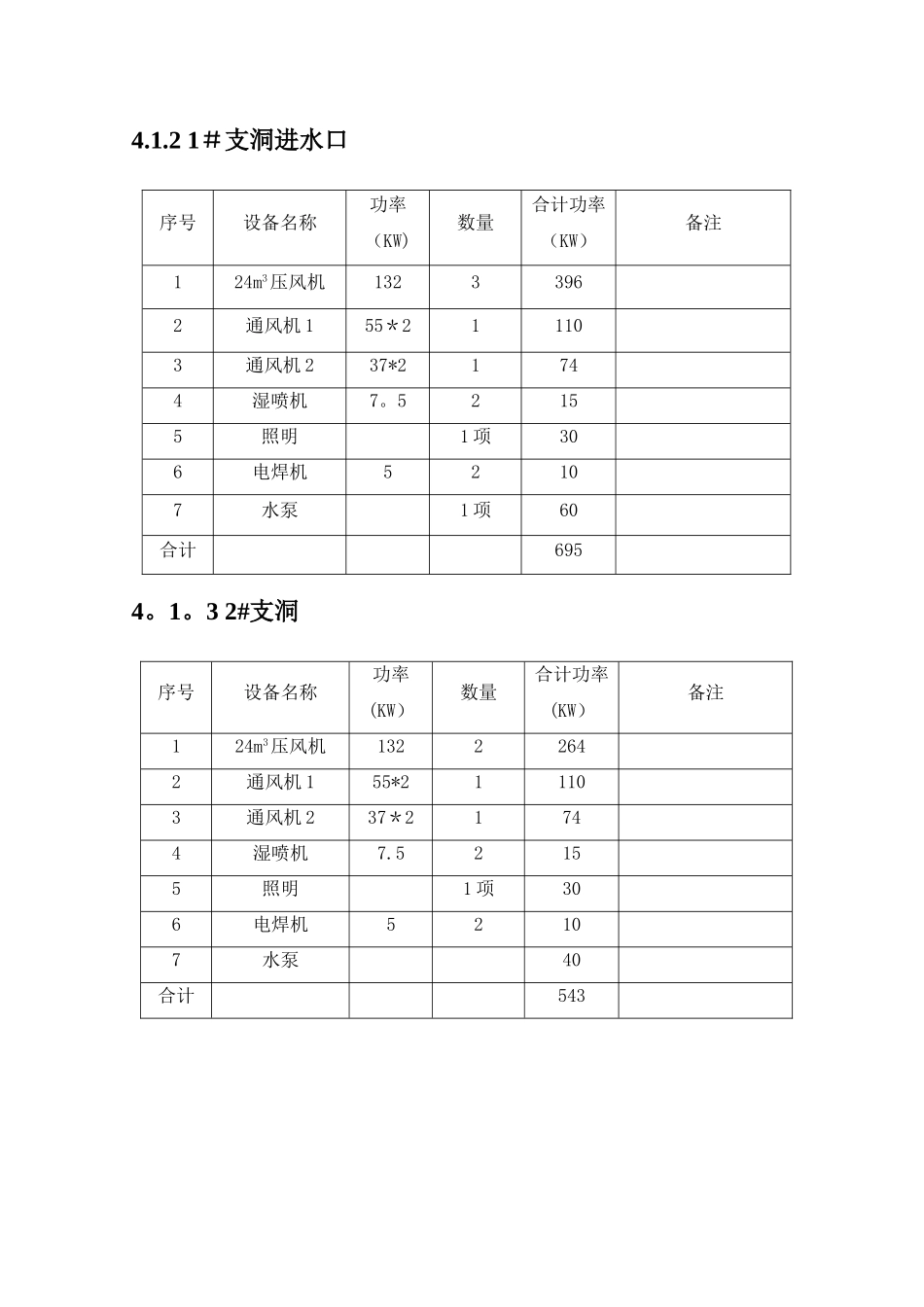

引水隧洞开挖施工方案1.概述引水隧洞布置在大坝右岸，全长 3225.59m，隧洞断面为圆形，主洞段的开挖洞径为 φ8。0m,岔洞段的开挖洞径 φ4.8m.调压井位于主洞 3037。84 桩号，总的井挖深度 117.7m,开挖断面为圆形，其中 EL188～EL222。5m 范围直径 18。2m,EL188～EL104。8m 范围直径5.0m。引水隧洞共布置有 2 个施工支洞，分别在 0+895。62m 桩号和 2+919。74m桩号和主洞相连通,支洞洞身段断面为 4.5×6m 的城门洞形。 。引水隧道埋藏深度为 100～400m，进口段约 14。4m 位于 IB 区域，进口和出口合计约 90m 位于 IIA 区域，其余位于 IIB 区域,IIB 区域的岩石质量非常好。整个引水隧洞范围内图纸显示有 7 条断层需要钢拱架支护，断层等级分别为IV-3（2 条）、IV-17、IV—19、IV—21、IV—22、IV-26。2.施工区段划分为了描述方便,引水隧洞根据以下示意图分成 8 个区段，见下图。3.工作面的施工顺序和安排进水口工作面:进水口工作面包含以下施工程序:EL209m 以上支护→EL186。6m 以上开挖→洞脸支护→进洞口 14。4m 开挖与钢拱架等支护→隧洞 0+14。4m～0+214.4m 洞挖与支护→混凝土衬砌钢模台车安装→隧洞进口钢衬安装→洞外混凝土取水口施工→2024 年 10 月移交闸门安装工作面。从上述程序可以知道进水口目前处于关键线路上，相应 G1 工作面处于关键线路上，需要在洞外开挖支护完成后优先安排施工。1 号支洞工作面1 号支洞目前已经开挖完成,正在进行交叉口段施工。G2 和 G3 工作面最先具备开挖条件。2 号支洞工作面2 号支洞进口位于开关站内，目前洞脸已经出露，近期即可开始施工。为了给调压井开挖制造条件，2 号支洞完成后，施工 G4 工作面和 G5 工作面和；在 G7 工作面完成后，进行调压井的开挖.G4 工作面即为 2 号支洞的主开挖面。出口工作面为了不破坏隧洞出口边坡,在厂房开挖至 EL90m 后，G8、G7、G6 区段从洞外向上游方向掘进。调压井工作面EL222。5m 平台以上还有约 20000 方明挖工作量,估计 10 月份可以提供调压井井挖工作面。4.施工总布置4.1 施工用电4.1。1 进水口序号设备名称功率(KW)数量合计功率（KW）备注124m3压风机13222642通风机37＊21743湿喷机7.517.54照明1 项55电焊机52106水泵2 项30合计390。54.1.2 1＃支洞进水口序号设备名称功率（KW)数量合计功率（KW）备注124m3压风机13233962通风机 155＊211103通风机 237*21744湿喷机7。5215...
