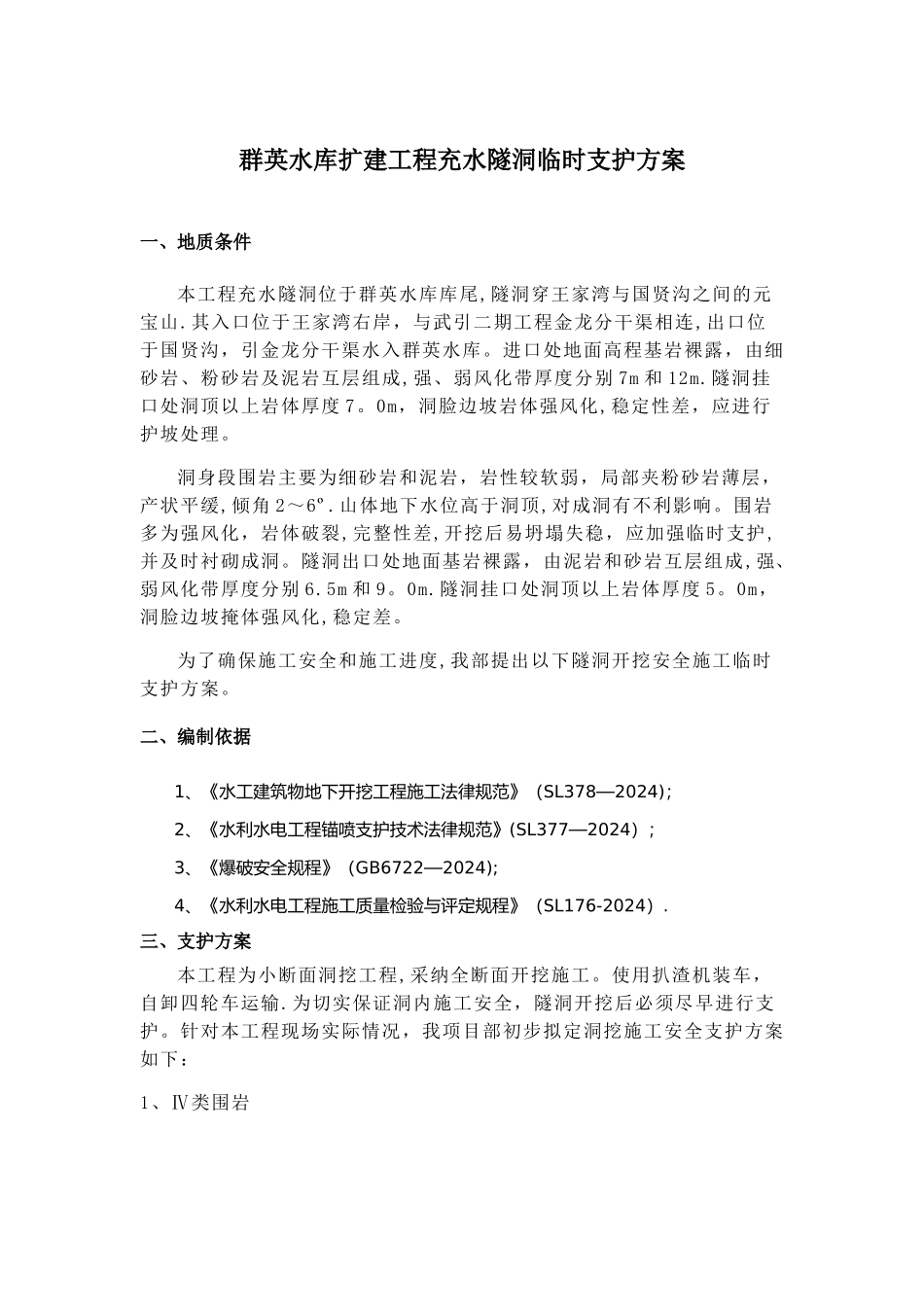

群英水库扩建工程充水隧洞临时支护方案一、地质条件本工程充水隧洞位于群英水库库尾,隧洞穿王家湾与国贤沟之间的元宝山.其入口位于王家湾右岸，与武引二期工程金龙分干渠相连,出口位于国贤沟，引金龙分干渠水入群英水库。进口处地面高程基岩裸露，由细砂岩、粉砂岩及泥岩互层组成,强、弱风化带厚度分别 7m 和 12m.隧洞挂口处洞顶以上岩体厚度 7。0m，洞脸边坡岩体强风化,稳定性差，应进行护坡处理。洞身段围岩主要为细砂岩和泥岩，岩性较软弱，局部夹粉砂岩薄层，产状平缓,倾角 2～6º.山体地下水位高于洞顶,对成洞有不利影响。围岩多为强风化，岩体破裂,完整性差,开挖后易坍塌失稳，应加强临时支护,并及时衬砌成洞。隧洞出口处地面基岩裸露，由泥岩和砂岩互层组成,强、弱风化带厚度分别 6.5m 和 9。0m.隧洞挂口处洞顶以上岩体厚度 5。0m，洞脸边坡掩体强风化,稳定差。为了确保施工安全和施工进度,我部提出以下隧洞开挖安全施工临时支护方案。二、编制依据1、《水工建筑物地下开挖工程施工法律规范》（SL378—2024)；2、《水利水电工程锚喷支护技术法律规范》(SL377—2024）；3、《爆破安全规程》（GB6722—2024);4、《水利水电工程施工质量检验与评定规程》（SL176-2024）.三、支护方案本工程为小断面洞挖工程,采纳全断面开挖施工。使用扒渣机装车，自卸四轮车运输.为切实保证洞内施工安全，隧洞开挖后必须尽早进行支护。针对本工程现场实际情况，我项目部初步拟定洞挖施工安全支护方案如下：1、Ⅳ类围岩Ⅳ 类围岩临时支护，在拱部采纳 Φ25,L=2。5m，＠1.2m×1m 系统锚杆;Φ6。5 ＠150x150 钢筋网，喷 10cm 厚 C25 砼进行处理（喷射砼分两次，每次喷射厚度 5cm）.2、Ⅴ类围岩由于本工程围岩性软，易掉块，加上地下水极的影响，整个围岩稳定性较差，所以对Ⅴ类围岩必须加强其临时支护措施。Ⅴ类围岩临时支护：采纳锚网喷混凝土支护加 14 号槽钢(拱部）、Ⅰ 16 工字钢（边墙）支撑的复合支护方式，锚网喷混凝土参数为：Φ25,L=2.5m，＠1.2m×1m 系统锚杆,加 Φ6。5 ＠150x150 钢筋网，喷 10cm 厚 C25 砼进行处理(喷射砼分两次，每次喷射厚度 5cm）;钢支撑中的边墙采纳Ⅰ 16 工字钢,拱部采纳 14#槽钢，间距 50～100cm/榀，用 Φ20,L=1.5m 锁脚锚杆与钢支撑的工字钢进行焊接联接（每榀 6 根),边墙布置 Φ22，＠80cm，L=70～120cm 长连接筋（每榀 4 根)，拱顶布置 Φ22,＠100cm，L=70～120cm 长连接筋...
