引水隧道施工临时用电方案

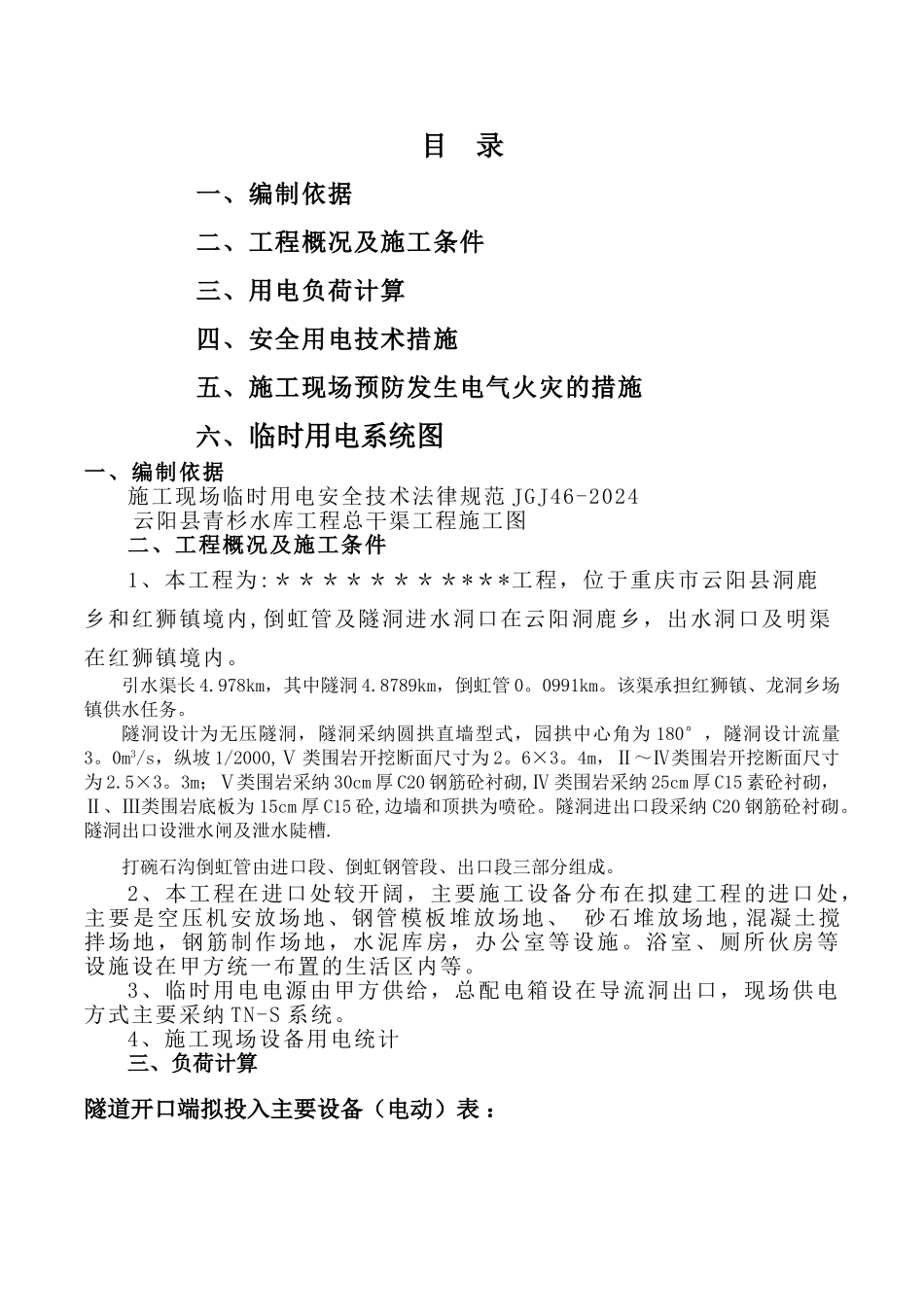

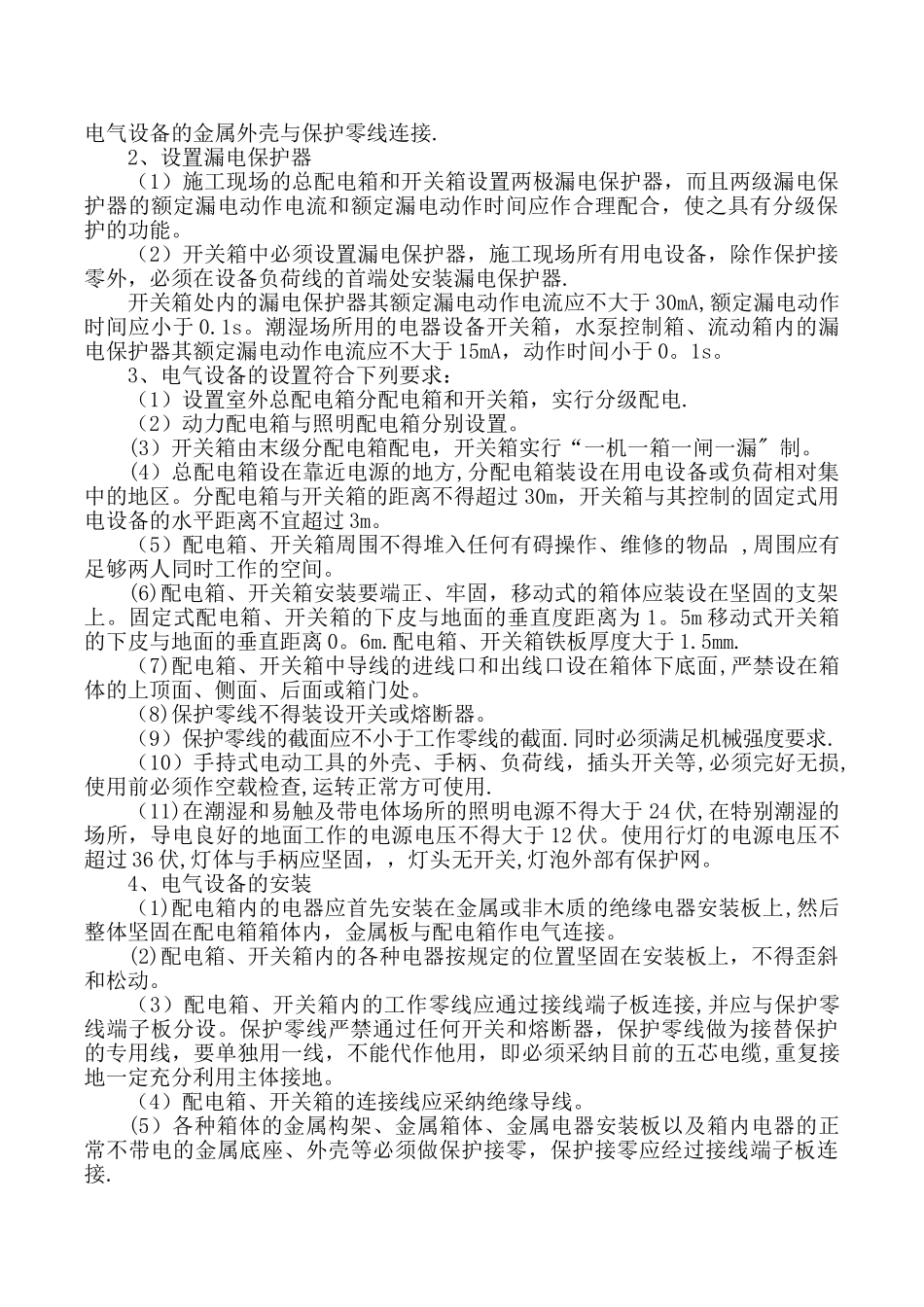

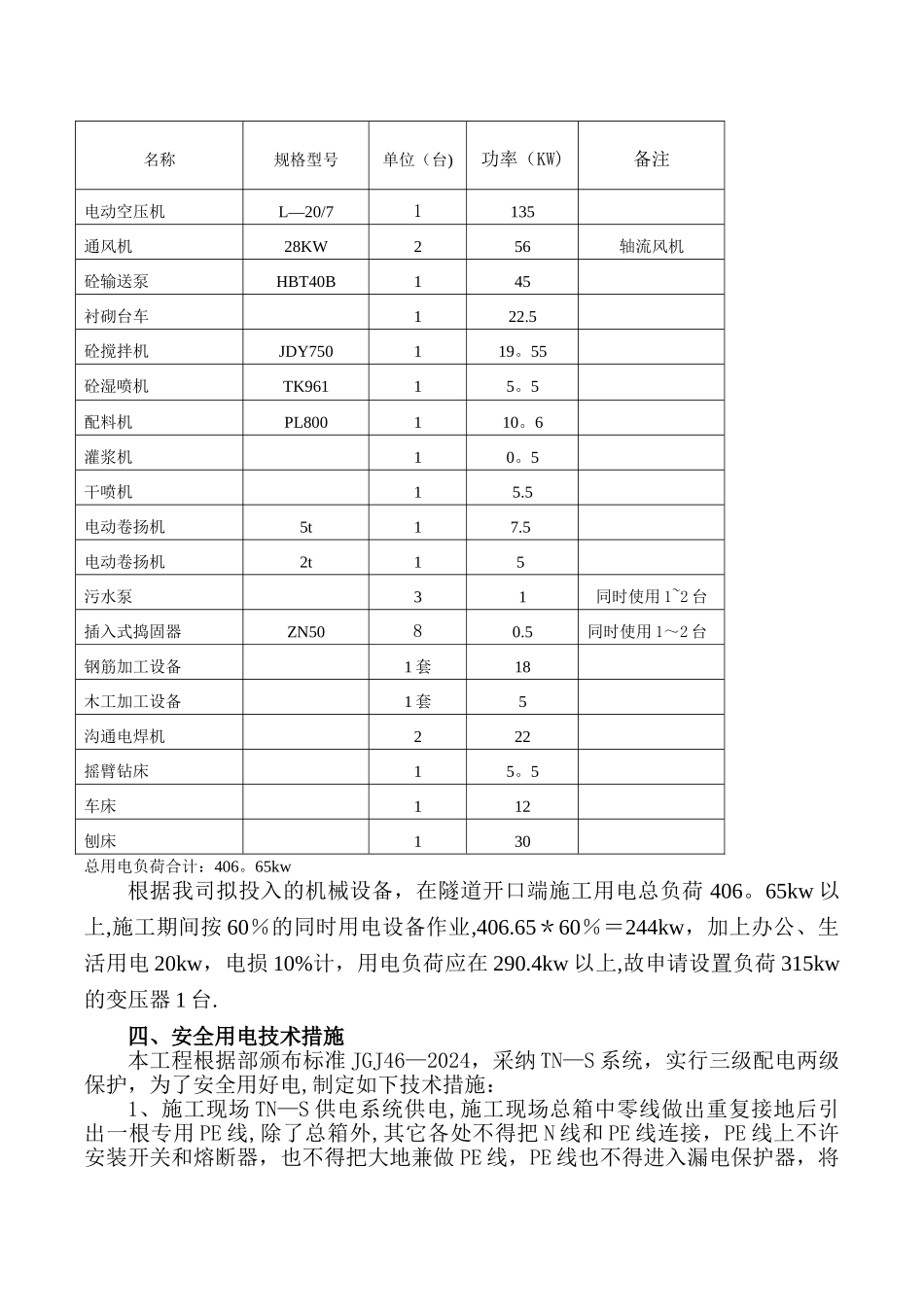

目 录一、编制依据二、工程概况及施工条件三、用电负荷计算四、安全用电技术措施五、施工现场预防发生电气火灾的措施六、临时用电系统图一、编制依据施工现场临时用电安全技术法律规范 JGJ46-2024云阳县青杉水库工程总干渠工程施工图二、工程概况及施工条件1、本工程为:＊＊＊＊＊＊＊＊*＊*工程，位于重庆市云阳县洞鹿乡和红狮镇境内,倒虹管及隧洞进水洞口在云阳洞鹿乡，出水洞口及明渠在红狮镇境内。引水渠长 4.978km，其中隧洞 4.8789km，倒虹管 0。0991km。该渠承担红狮镇、龙洞乡场镇供水任务。隧洞设计为无压隧洞，隧洞采纳圆拱直墙型式，园拱中心角为 180°，隧洞设计流量3。0m3/s，纵坡 1/2000,Ⅴ 类围岩开挖断面尺寸为 2。6×3。4m，Ⅱ～Ⅳ类围岩开挖断面尺寸为 2.5×3。3m；Ⅴ类围岩采纳 30cm 厚 C20 钢筋砼衬砌,Ⅳ 类围岩采纳 25cm 厚 C15 素砼衬砌，Ⅱ、Ⅲ类围岩底板为 15cm 厚 C15 砼,边墙和顶拱为喷砼。隧洞进出口段采纳 C20 钢筋砼衬砌。隧洞出口设泄水闸及泄水陡槽.打碗石沟倒虹管由进口段、倒虹钢管段、出口段三部分组成。2、本工程在进口处较开阔，主要施工设备分布在拟建工程的进口处，主要是空压机安放场地、钢管模板堆放场地、 砂石堆放场地 ,混凝土搅拌场地，钢筋制作场地，水泥库房，办公室等设施。浴室、厕所伙房等设施设在甲方统一布置的生活区内等。3、临时用电电源由甲方供给，总配电箱设在导流洞出口，现场供电方式主要采纳 TN-S 系统。4、施工现场设备用电统计三、负荷计算隧道开口端拟投入主要设备（电动）表 ：名称规格型号单位（台)功率（KW)备注电动空压机L—20/71135通风机28KW 256轴流风机砼输送泵HBT40B 145衬砌台车 122.5砼搅拌机JDY750 119。55砼湿喷机TK961 15。5配料机PL800 110。6灌浆机 10。5干喷机 15.5 电动卷扬机5t 17.5 电动卷扬机2t 15 污水泵 31同时使用 1~2 台插入式捣固器ZN50 80.5同时使用 1～2 台钢筋加工设备 1 套18木工加工设备 1 套5沟通电焊机 222摇臂钻床 15。5车床 112刨床 130总用电负荷合计：406。65kw根据我司拟投入的机械设备，在隧道开口端施工用电总负荷 406。65kw 以上,施工期间按 60％的同时用电设备作业,406.65＊60％＝244kw，加上办公、生活用电 20kw，电损 10%计，用电负荷应在 290.4kw 以上,故申请设置负荷 315kw的变压器 1 台.四、安全用电技术措施本工程根据部颁布标准 JGJ46—2024，采纳 TN—S ...
