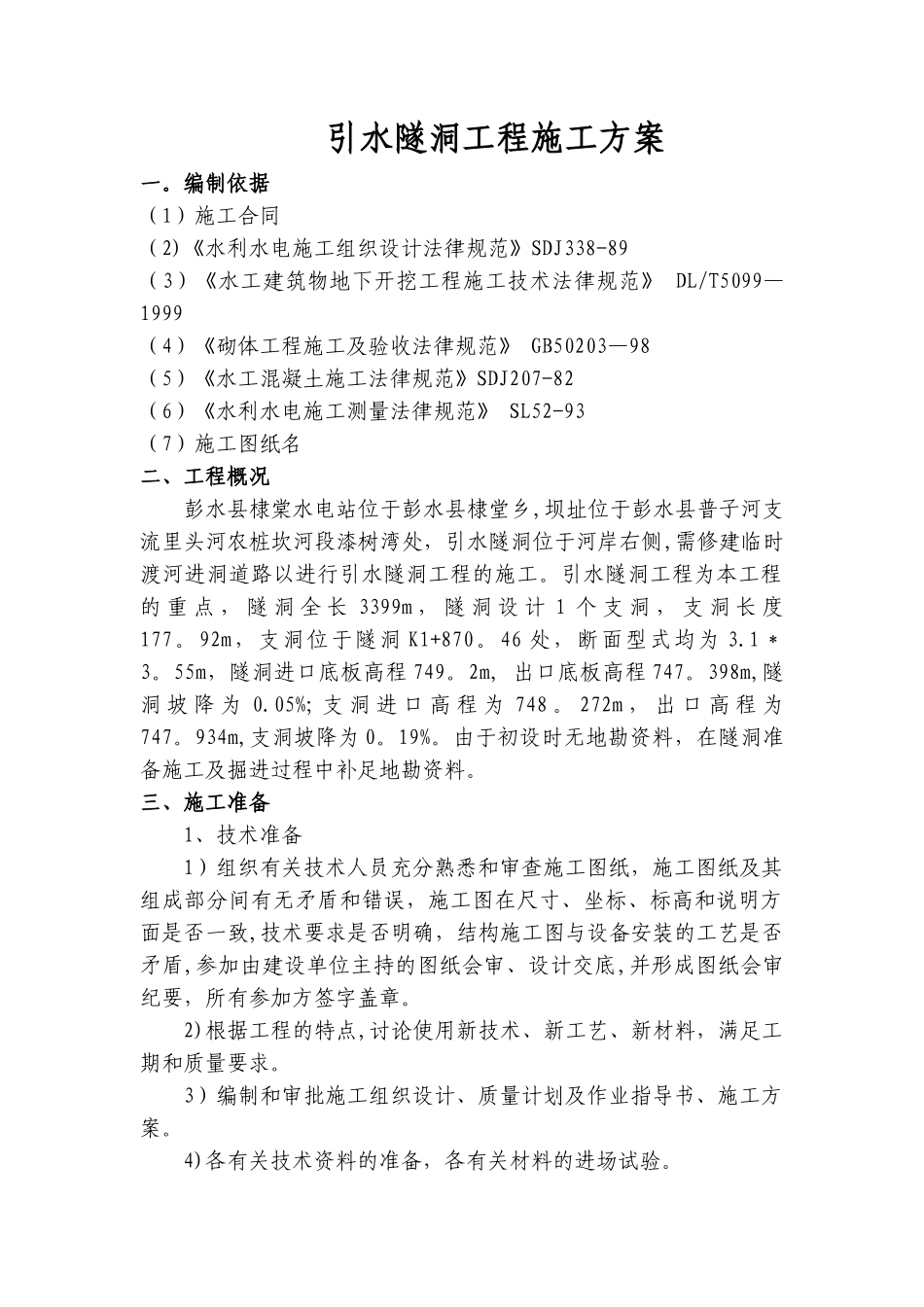

引水隧洞工程施工方案一。编制依据（1）施工合同（2)《水利水电施工组织设计法律规范》SDJ338-89（3）《水工建筑物地下开挖工程施工技术法律规范》 DL/T5099—1999（4）《砌体工程施工及验收法律规范》 GB50203—98（5）《水工混凝土施工法律规范》SDJ207-82（6）《水利水电施工测量法律规范》 SL52-93（7）施工图纸名二、工程概况彭水县棣棠水电站位于彭水县棣堂乡,坝址位于彭水县普子河支流里头河农桩坎河段漆树湾处，引水隧洞位于河岸右侧,需修建临时渡河进洞道路以进行引水隧洞工程的施工。引水隧洞工程为本工程的 重 点 ， 隧 洞 全 长 3399m ， 隧 洞 设 计 1 个 支 洞 ， 支 洞 长 度177。92m，支洞位于隧洞 K1+870。46 处，断面型式均为 3.1＊3。55m，隧洞进口底板高程 749。2m, 出口底板高程 747。398m,隧洞 坡 降 为 0.05%; 支 洞 进 口 高 程 为 748 。 272m ， 出 口 高 程 为747。934m,支洞坡降为 0。19%。由于初设时无地勘资料，在隧洞准备施工及掘进过程中补足地勘资料。三、施工准备1、技术准备1）组织有关技术人员充分熟悉和审查施工图纸，施工图纸及其组成部分间有无矛盾和错误，施工图在尺寸、坐标、标高和说明方面是否一致,技术要求是否明确，结构施工图与设备安装的工艺是否矛盾,参加由建设单位主持的图纸会审、设计交底,并形成图纸会审纪要，所有参加方签字盖章。2)根据工程的特点,讨论使用新技术、新工艺、新材料，满足工期和质量要求。3）编制和审批施工组织设计、质量计划及作业指导书、施工方案。4)各有关技术资料的准备，各有关材料的进场试验。2、现场准备根据施工需要进行调查讨论，并掌握隧洞沿线的下列情况和资料:现场地形、地貌、工程地质和水文地质资料;气象资料；工程用地、交通运输及排水条件；施工供水、供电条件;工程材料、施工机械供应条件。根据建设单位给定的定位坐标及高程控制点测量放线,引测隧洞的定位桩,控制点、水准点，测量放线由专人负责,技术部门管理，制定切实可行的方案.3、组织准备鉴于本分部工程为单位工程的重难点的特点，为确保顺利实现各项施工目标，在合同范围内选拔业务能力强,实践经验丰富的项目经理及其它人员组成项目部，由项目经理统一指挥，协调各方面的关系，排除各种障碍，确保工程能按预定要求顺利完成.根据本工程特点、工程量,本单位采纳现代化项目管理体制。严格根据招标文件规定组建项目部，签定项目承包合同，运用经济...
