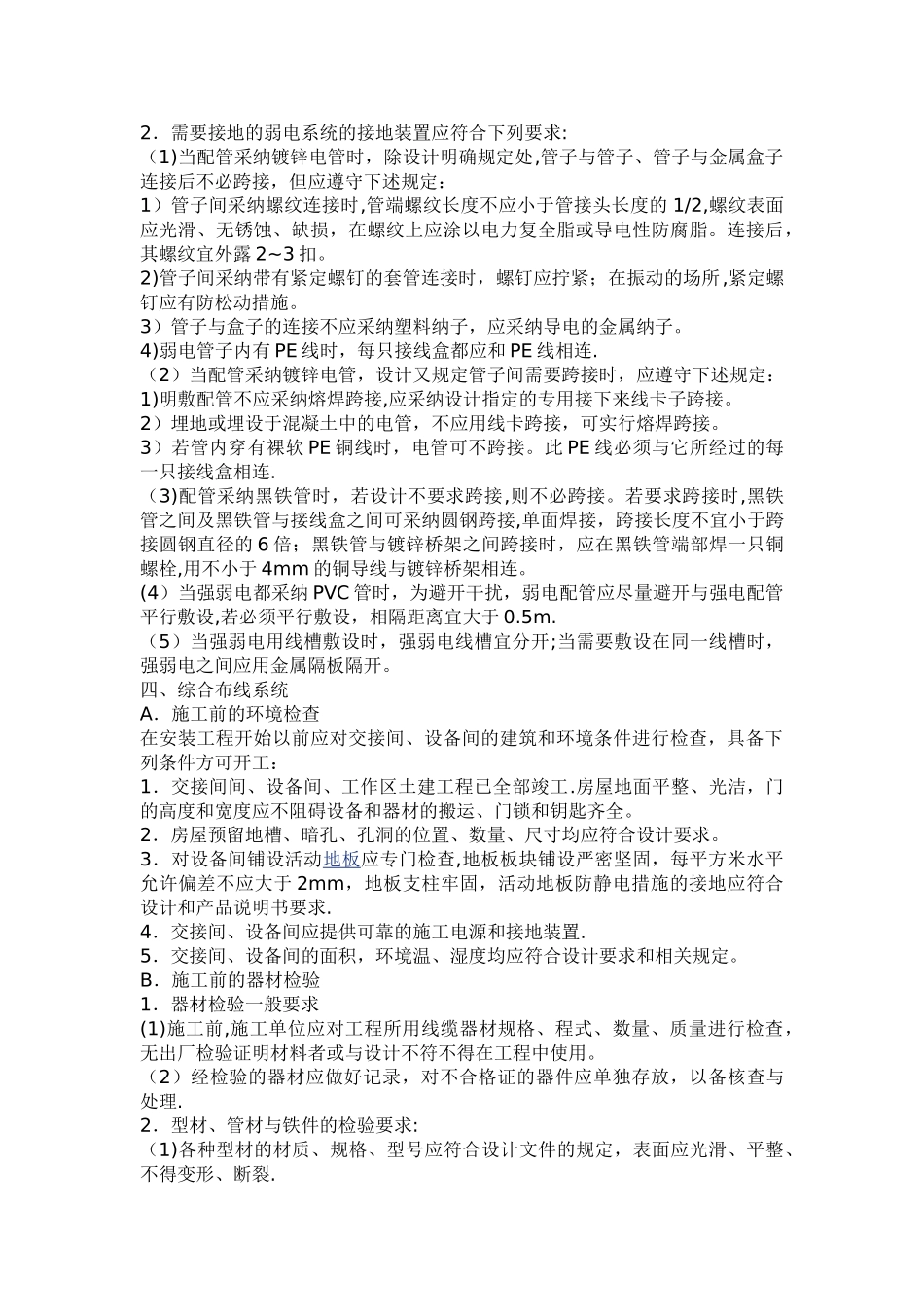

弱电工程施工工艺在施工全过程中严格根据工程质量检验评定标准逐项检查操作质量,在工程完工后,对施工质量进行评定,并备好质量保证资料,保证交付使用的工程达到设计要求和满足使用功能.一、电气线路敷设A.一般规定1.电缆(线)敷设前,做外观及导通检查,并用直流 500V 兆欧表测量绝缘电阻,其电阻不小于 5MΩ;当有特别规定时,应符合其规定。2.线路按最短途径集中敷设,横平竖直、整齐美观、不宜交叉。3.线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域;必要时实行相应保护或屏蔽措施。4.当线路周围温度超过 65℃时,实行隔热措施;位处有可能引起火灾的火源场所时,加防火措施。5.线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。6.线路与绝热的工艺设备,管道绝热层表面之间的距离应大于 200mm,与其他工艺设备、管道表面之间的距离应大于 150mm。7.线路的终端接线处以及经过建筑物的伸缩缝和沉降逢处,应留有适当的余度。8.线路不应有中间接头,当无法避开时,应在分线箱或接线盒内接线,接头宜采纳压接;当采纳焊接时应用无腐蚀性的焊药。补偿导线宜采纳压接。同轴电缆及高频电缆应采纳专用接头.9.敷设路时,不宜在混凝土土梁、柱上凿安装孔.10.线路敷设完毕,应进行校线及编号,并按第一条的规定,测量绝缘电阻。11.测量线路绝缘时,必须将已连接上的设备及元件断开。B.电缆的敷设1.敷设电缆时的环境温度不应低于—7℃。2.敷设电缆时应合理安排,不宜交叉;敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦;固定时,松紧应适度。3.多芯电缆的弯曲半径,不应小于其外径的 6 倍。4.信号电缆(线)与电力电缆交叉时,宜成直角;当平行敷设时,其相互间的距离应符合设计规定。5.在同一线槽内的不同信号、不同电压等级的电缆,应分类布置;对于沟通电源线路和连锁线路,应用隔板与无屏蔽的信号线路隔开敷设。6.电缆沿支架或在线槽内敷设时应在下列各处固定牢固:(1)电缆倾斜坡度超过 45°或垂直排列时,在每一个支架上。(2)电缆倾斜坡度不超过 45°且水平排列时,在每隔 1~2 个支架上。(3)和补偿余度两侧以及保护管两端的第一、第二两个支架上。(4)引入仪表盘(箱)前 300~400mm 处。(5)引入接线盒及分线箱前 150~300mm 处。7.线槽垂直分层安装时,电缆应按下列规定顺序从上至下排列:仪表信号线路; 安全连锁线路; 沟通和直...
