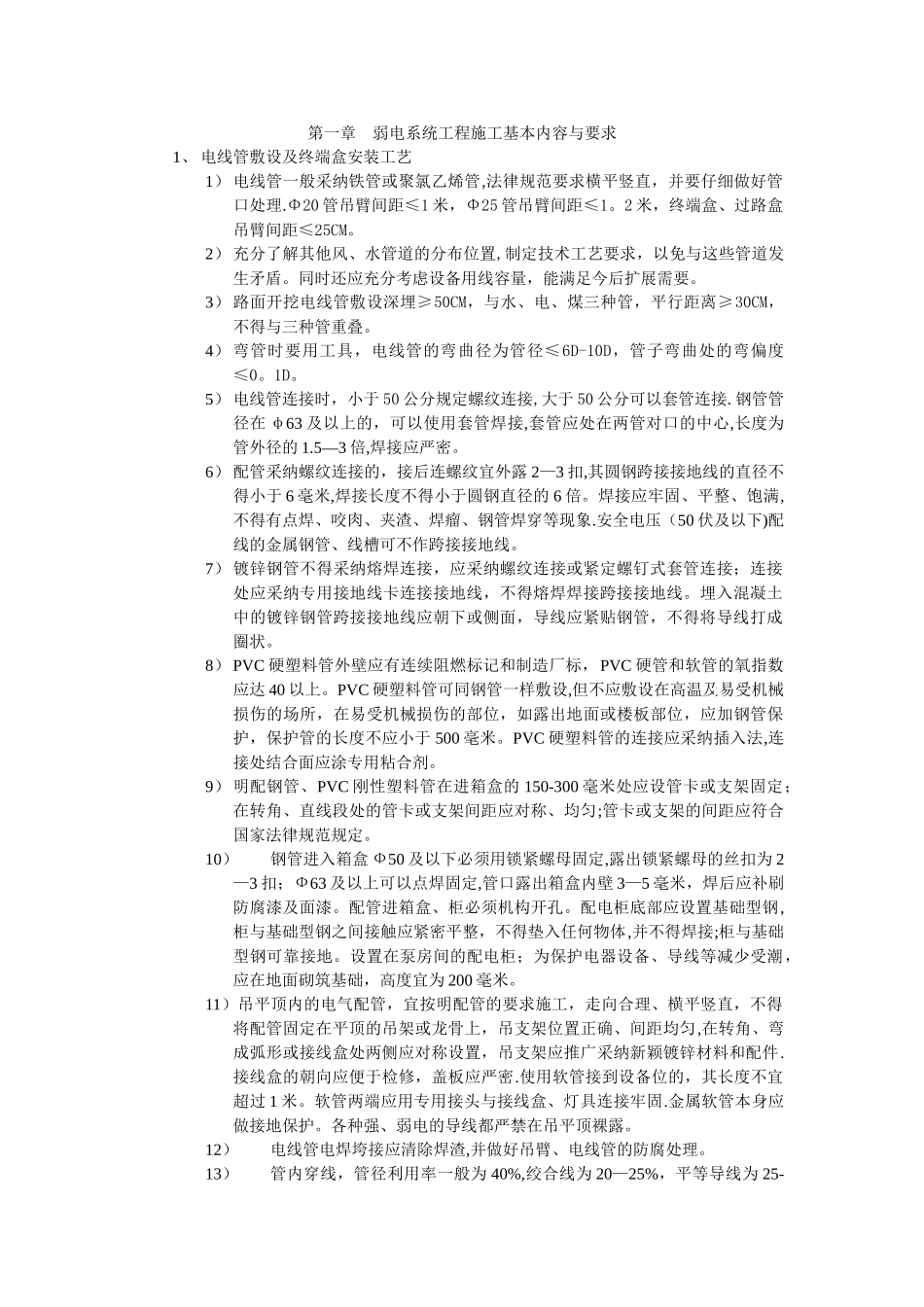

第一章弱电系统工程施工基本内容与要求1、 电线管敷设及终端盒安装工艺1） 电线管一般采纳铁管或聚氯乙烯管,法律规范要求横平竖直，并要仔细做好管口处理.Φ20 管吊臂间距≤1 米，Φ25 管吊臂间距≤1。2 米，终端盒、过路盒吊臂间距≤25CM。2） 充分了解其他风、水管道的分布位置,制定技术工艺要求，以免与这些管道发生矛盾。同时还应充分考虑设备用线容量，能满足今后扩展需要。3） 路面开挖电线管敷设深埋≥50CM，与水、电、煤三种管，平行距离≥30CM，不得与三种管重叠。4） 弯管时要用工具，电线管的弯曲径为管径≤6D-10D，管子弯曲处的弯偏度≤0。1D。5） 电线管连接时，小于 50 公分规定螺纹连接,大于 50 公分可以套管连接.钢管管径在 φ63 及以上的，可以使用套管焊接,套管应处在两管对口的中心,长度为管外径的 1.5—3 倍,焊接应严密。6） 配管采纳螺纹连接的，接后连螺纹宜外露 2—3 扣,其圆钢跨接接地线的直径不得小于 6 毫米,焊接长度不得小于圆钢直径的 6 倍。焊接应牢固、平整、饱满,不得有点焊、咬肉、夹渣、焊瘤、钢管焊穿等现象.安全电压（50 伏及以下)配线的金属钢管、线槽可不作跨接接地线。7） 镀锌钢管不得采纳熔焊连接，应采纳螺纹连接或紧定螺钉式套管连接；连接处应采纳专用接地线卡连接接地线，不得熔焊焊接跨接接地线。埋入混凝土中的镀锌钢管跨接接地线应朝下或侧面，导线应紧贴钢管，不得将导线打成圈状。8） PVC 硬塑料管外壁应有连续阻燃标记和制造厂标，PVC 硬管和软管的氧指数应达 40 以上。PVC 硬塑料管可同钢管一样敷设,但不应敷设在高温及易受机械损伤的场所，在易受机械损伤的部位，如露出地面或楼板部位，应加钢管保护，保护管的长度不应小于 500 毫米。PVC 硬塑料管的连接应采纳插入法,连接处结合面应涂专用粘合剂。9） 明配钢管、PVC 刚性塑料管在进箱盒的 150-300 毫米处应设管卡或支架固定；在转角、直线段处的管卡或支架间距应对称、均匀;管卡或支架的间距应符合国家法律规范规定。10）钢管进入箱盒 Ф50 及以下必须用锁紧螺母固定,露出锁紧螺母的丝扣为 2—3 扣；Ф63 及以上可以点焊固定,管口露出箱盒内壁 3—5 毫米，焊后应补刷防腐漆及面漆。配管进箱盒、柜必须机构开孔。配电柜底部应设置基础型钢,柜与基础型钢之间接触应紧密平整，不得垫入任何物体,并不得焊接;柜与基础型钢可靠接地。设置在泵房间的配电柜；为保护电器设备、导线等减少受潮，应在...
