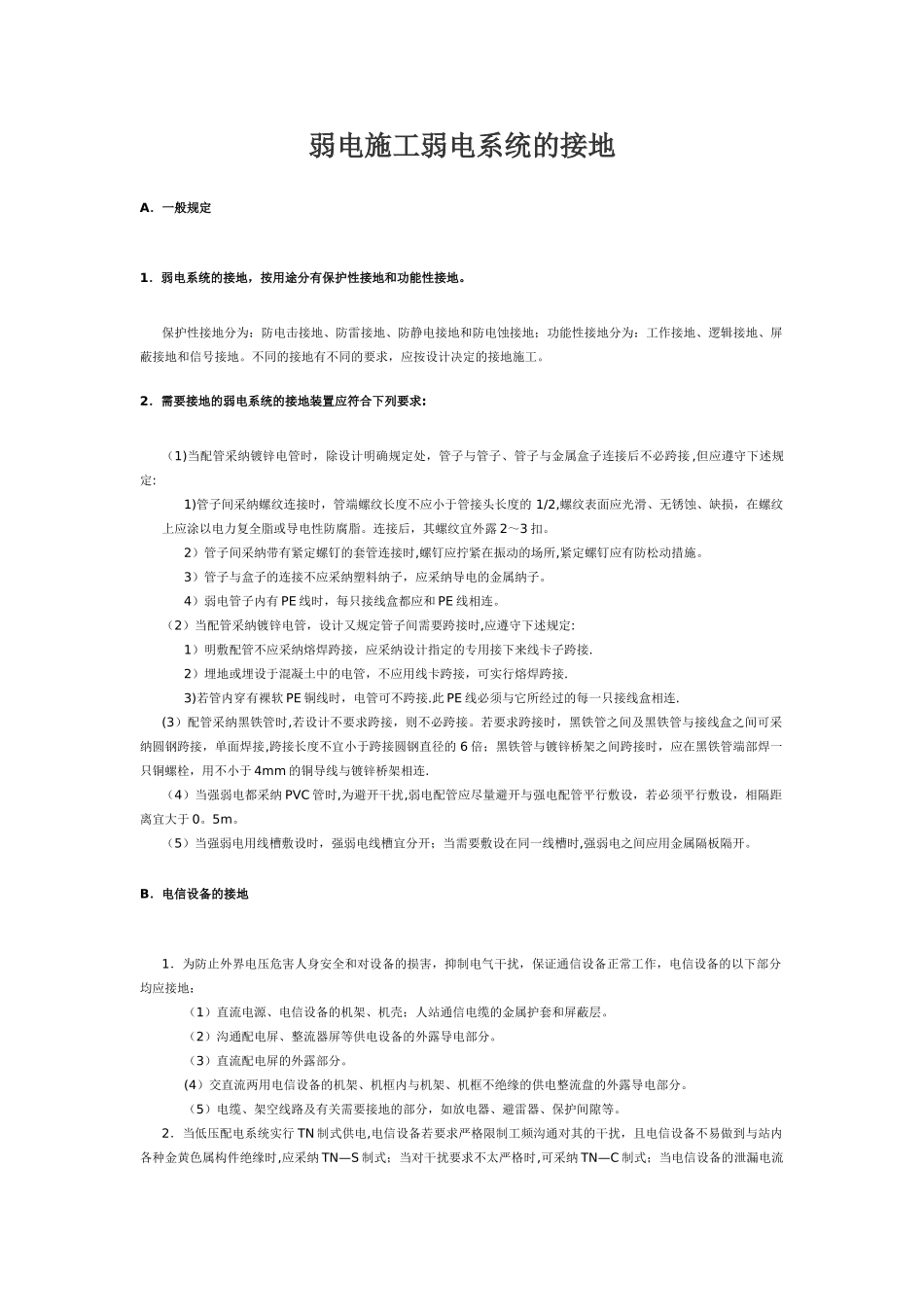

弱电施工弱电系统的接地A.一般规定1.弱电系统的接地,按用途分有保护性接地和功能性接地。保护性接地分为:防电击接地、防雷接地、防静电接地和防电蚀接地;功能性接地分为:工作接地、逻辑接地、屏蔽接地和信号接地。不同的接地有不同的要求,应按设计决定的接地施工。2.需要接地的弱电系统的接地装置应符合下列要求:(1)当配管采纳镀锌电管时,除设计明确规定处,管子与管子、管子与金属盒子连接后不必跨接 ,但应遵守下述规定:1)管子间采纳螺纹连接时,管端螺纹长度不应小于管接头长度的 1/2,螺纹表面应光滑、无锈蚀、缺损,在螺纹上应涂以电力复全脂或导电性防腐脂。连接后,其螺纹宜外露 2~3 扣。2)管子间采纳带有紧定螺钉的套管连接时,螺钉应拧紧在振动的场所,紧定螺钉应有防松动措施。3)管子与盒子的连接不应采纳塑料纳子,应采纳导电的金属纳子。4)弱电管子内有 PE 线时,每只接线盒都应和 PE 线相连。(2)当配管采纳镀锌电管,设计又规定管子间需要跨接时,应遵守下述规定:1)明敷配管不应采纳熔焊跨接,应采纳设计指定的专用接下来线卡子跨接.2)埋地或埋设于混凝土中的电管,不应用线卡跨接,可实行熔焊跨接.3)若管内穿有裸软 PE 铜线时,电管可不跨接.此 PE 线必须与它所经过的每一只接线盒相连.(3)配管采纳黑铁管时,若设计不要求跨接,则不必跨接。若要求跨接时,黑铁管之间及黑铁管与接线盒之间可采纳圆钢跨接,单面焊接,跨接长度不宜小于跨接圆钢直径的 6 倍;黑铁管与镀锌桥架之间跨接时,应在黑铁管端部焊一只铜螺栓,用不小于 4mm 的铜导线与镀锌桥架相连.(4)当强弱电都采纳 PVC 管时,为避开干扰,弱电配管应尽量避开与强电配管平行敷设,若必须平行敷设,相隔距离宜大于 0。5m。(5)当强弱电用线槽敷设时,强弱电线槽宜分开;当需要敷设在同一线槽时,强弱电之间应用金属隔板隔开。B.电信设备的接地1.为防止外界电压危害人身安全和对设备的损害,抑制电气干扰,保证通信设备正常工作,电信设备的以下部分均应接地:(1)直流电源、电信设备的机架、机壳;人站通信电缆的金属护套和屏蔽层。(2)沟通配电屏、整流器屏等供电设备的外露导电部分。(3)直流配电屏的外露部分。(4)交直流两用电信设备的机架、机框内与机架、机框不绝缘的供电整流盘的外露导电部分。(5)电缆、架空线路及有关需要接地的部分,如放电器、避雷器、保护间隙等。2.当低压配电系统实行 TN 制式供电,电信设备若要求严格...
