弱电系统调试及验收方案

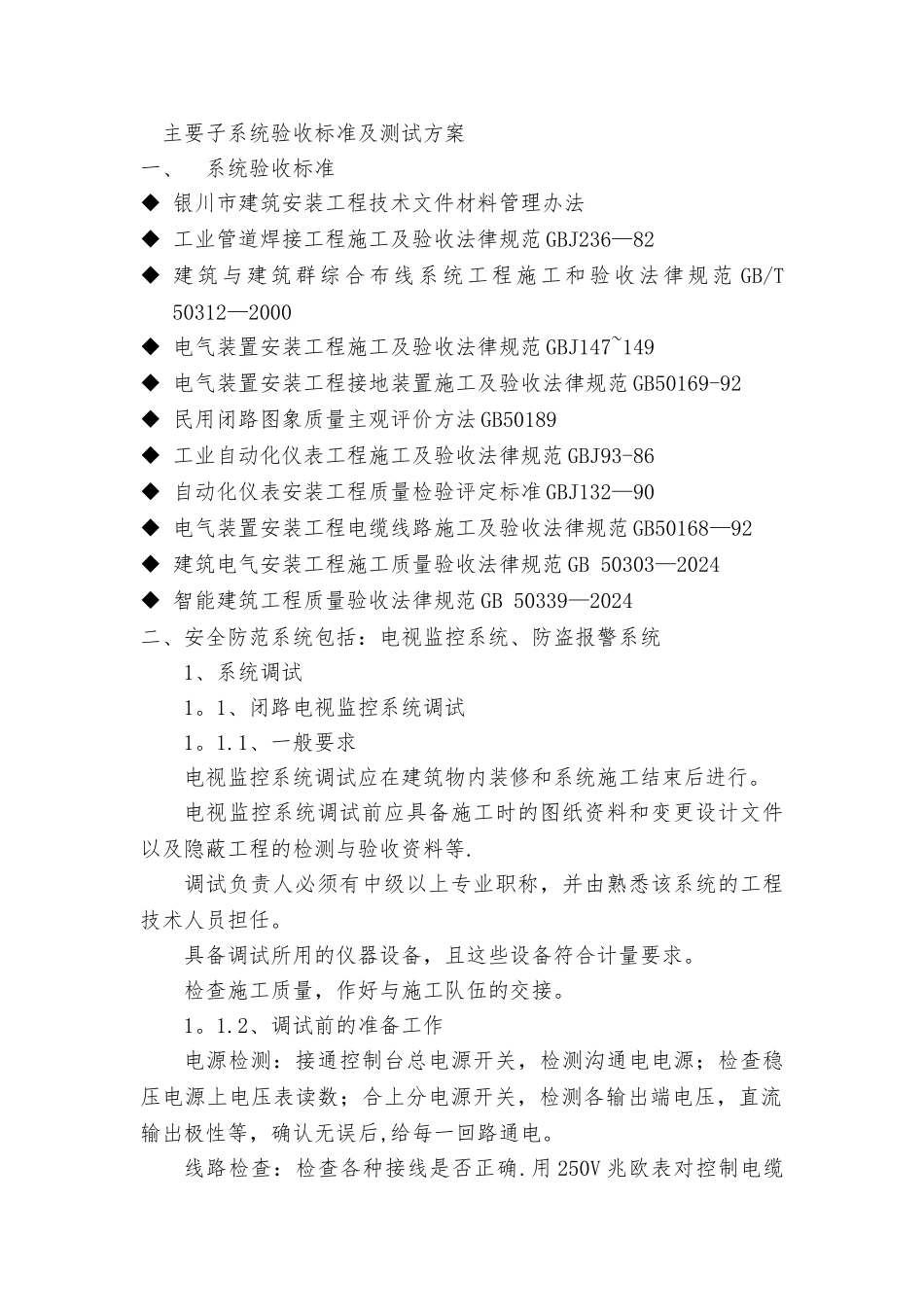

主要子系统验收标准及测试方案一、系统验收标准 银川市建筑安装工程技术文件材料管理办法 工业管道焊接工程施工及验收法律规范 GBJ236—82 建筑与建筑群综合布线系统工程施工和验收法律规范 GB/T 50312—2000 电气装置安装工程施工及验收法律规范 GBJ147~149 电气装置安装工程接地装置施工及验收法律规范 GB50169-92 民用闭路图象质量主观评价方法 GB50189 工业自动化仪表工程施工及验收法律规范 GBJ93-86 自动化仪表安装工程质量检验评定标准 GBJ132—90 电气装置安装工程电缆线路施工及验收法律规范 GB50168—92 建筑电气安装工程施工质量验收法律规范 GB 50303—2024 智能建筑工程质量验收法律规范 GB 50339—2024二、安全防范系统包括：电视监控系统、防盗报警系统1、系统调试1。1、闭路电视监控系统调试1。1.1、一般要求电视监控系统调试应在建筑物内装修和系统施工结束后进行。电视监控系统调试前应具备施工时的图纸资料和变更设计文件以及隐蔽工程的检测与验收资料等.调试负责人必须有中级以上专业职称，并由熟悉该系统的工程技术人员担任。具备调试所用的仪器设备，且这些设备符合计量要求。检查施工质量，作好与施工队伍的交接。1。1.2、调试前的准备工作电源检测：接通控制台总电源开关，检测沟通电电源；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后,给每一回路通电。线路检查：检查各种接线是否正确.用 250V 兆欧表对控制电缆进行测量,线芯与线芯、线芯与地绝缘电阻不应小于 0 。5M 欧姆.接地电阻测量：监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应接地，保证可靠的的电气通路。系统接地电阻应小于 4 欧姆。1。1。3、摄像机的调试闭合控制台、监视器电源开关、若设备指示灯亮，即可闭和摄像机电源，监视器屏幕上便会显示图像。调节光圈（电动)及聚焦、，使图像清楚。改变变焦镜头的焦距，并观察变焦过程中图像清楚度。在摄像机的标准照度下进行图像的清楚度及抗干扰能力测试.遥控云台，若摄像机静止和旋转过程中图像清楚度变化不大，则认为摄像机工作正常。1。1.4、云台调试遥控云台，使其上下、左右转动到位，若转动过程中无噪音（噪音应小于 50DB）、无抖动现象、电机不发热，则视为正常。云台在大幅度转动时，如遇以下情况应及时处理。摄像机、云台的尾线被拉紧.转动过程中有阻挡物.如:解码器...
