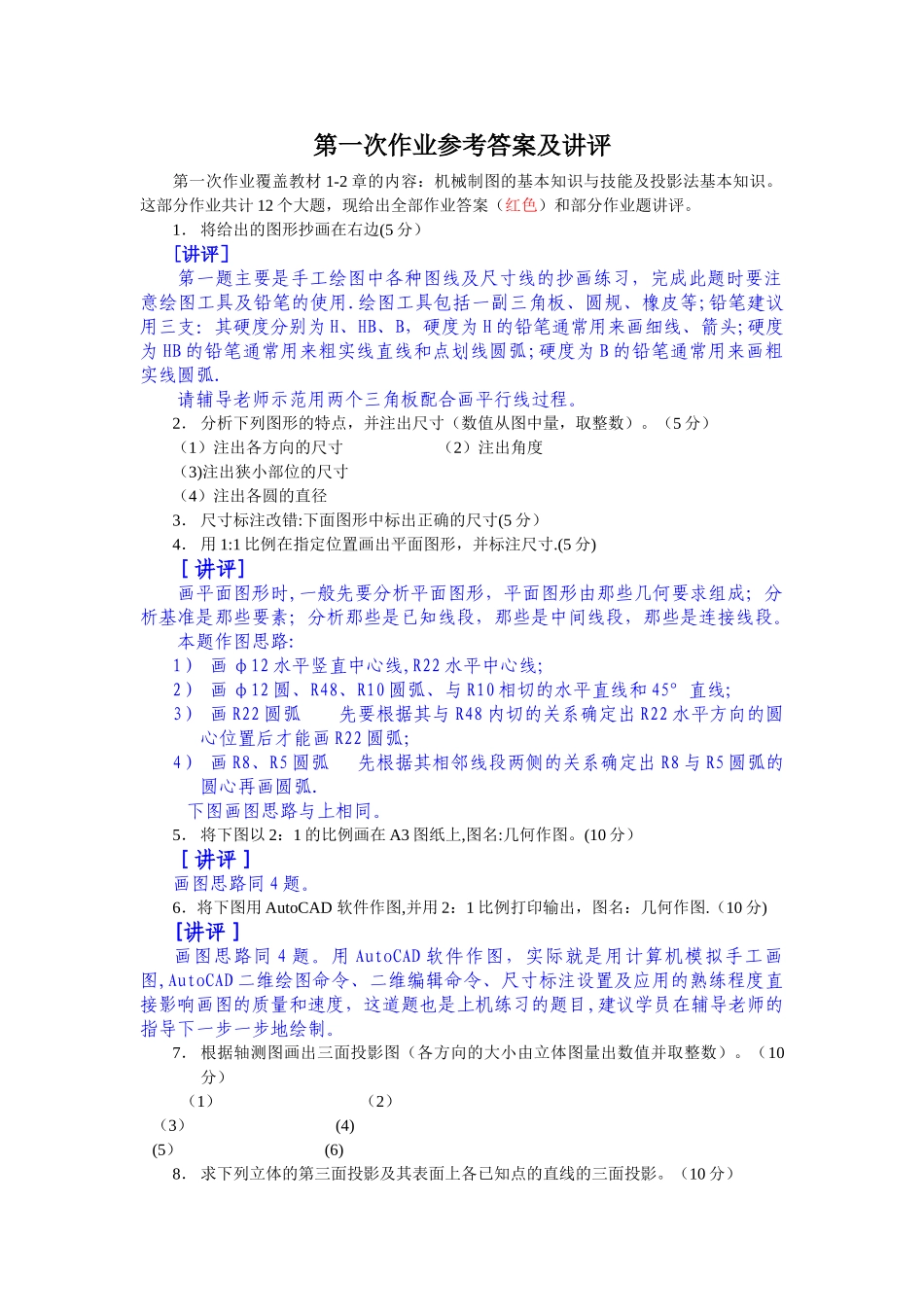

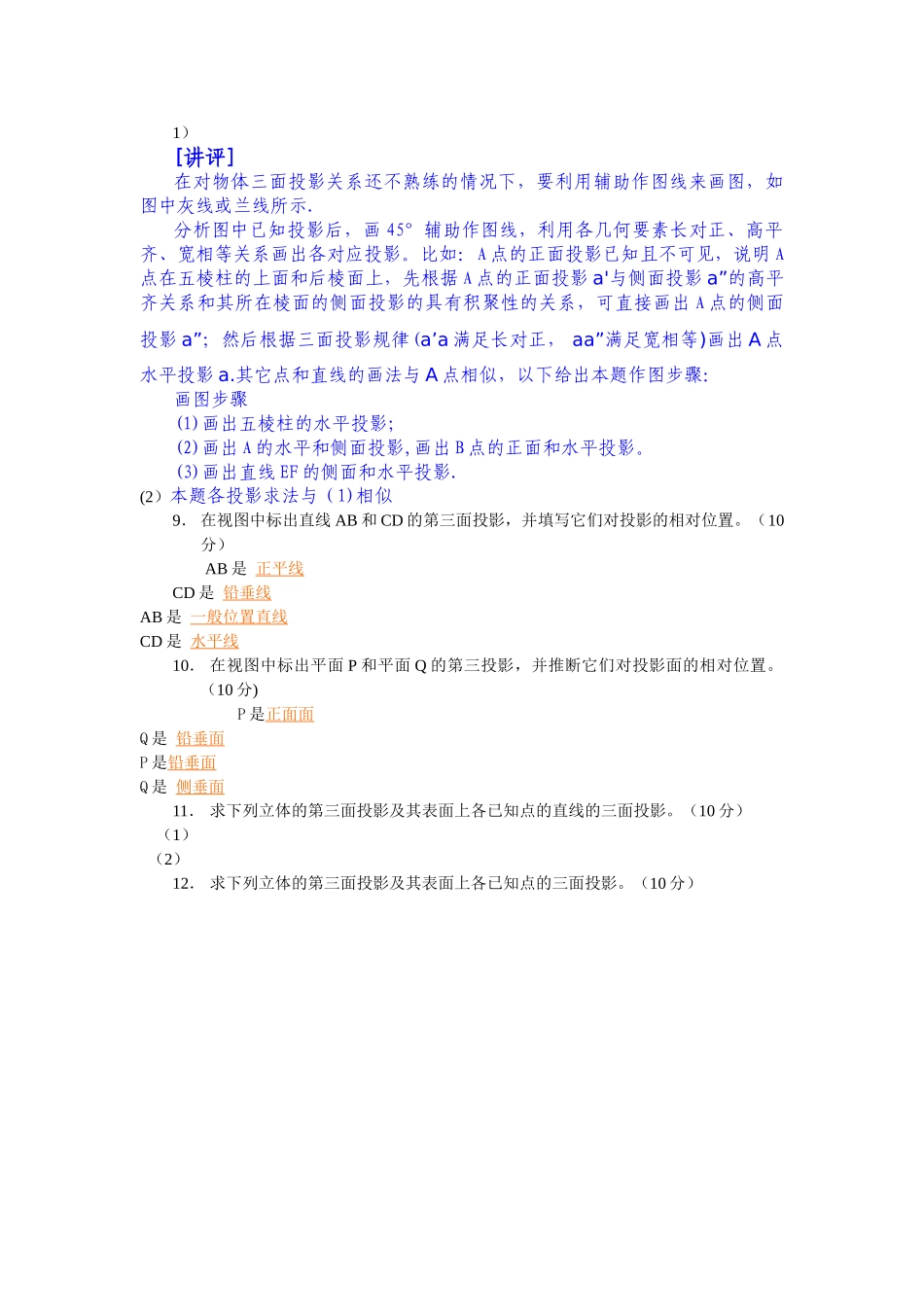

第一次作业参考答案及讲评第一次作业覆盖教材 1-2 章的内容：机械制图的基本知识与技能及投影法基本知识。这部分作业共计 12 个大题，现给出全部作业答案（红色）和部分作业题讲评。1． 将给出的图形抄画在右边(5 分）[讲评］第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用.绘图工具包括一副三角板、圆规、橡皮等;铅笔建议用三支：其硬度分别为 H、HB、B，硬度为 H 的铅笔通常用来画细线、箭头;硬度为 HB 的铅笔通常用来粗实线直线和点划线圆弧;硬度为 B 的铅笔通常用来画粗实线圆弧.请辅导老师示范用两个三角板配合画平行线过程。2． 分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。（5 分）（1）注出各方向的尺寸 （2）注出角度（3)注出狭小部位的尺寸（4）注出各圆的直径3． 尺寸标注改错:下面图形中标出正确的尺寸(5 分）4． 用 1:1 比例在指定位置画出平面图形，并标注尺寸.(5 分)［讲评]画平面图形时,一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。本题作图思路:1） 画 φ12 水平竖直中心线,R22 水平中心线;2） 画 φ12 圆、R48、R10 圆弧、与 R10 相切的水平直线和 45°直线;3） 画 R22 圆弧 先要根据其与 R48 内切的关系确定出 R22 水平方向的圆心位置后才能画 R22 圆弧；4） 画 R8、R5 圆弧 先根据其相邻线段两侧的关系确定出 R8 与 R5 圆弧的圆心再画圆弧. 下图画图思路与上相同。5． 将下图以 2：1 的比例画在 A3 图纸上,图名:几何作图。(10 分）［讲评］画图思路同 4 题。6．将下图用 AutoCAD 软件作图,并用 2：1 比例打印输出，图名：几何作图.（10 分)[讲评］画图思路同 4 题。用 AutoCAD 软件作图，实际就是用计算机模拟手工画图,AutoCAD 二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目,建议学员在辅导老师的指导下一步一步地绘制。7． 根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。（10分）（1） （2） （3） (4) (5） (6)8． 求下列立体的第三面投影及其表面上各已知点的直线的三面投影。（10 分）1）[讲评]在对物体三面投影关系还不熟练的情况下，要利用辅助作图线来画图，如图中灰线或兰线所示. 分析图中已知投...
