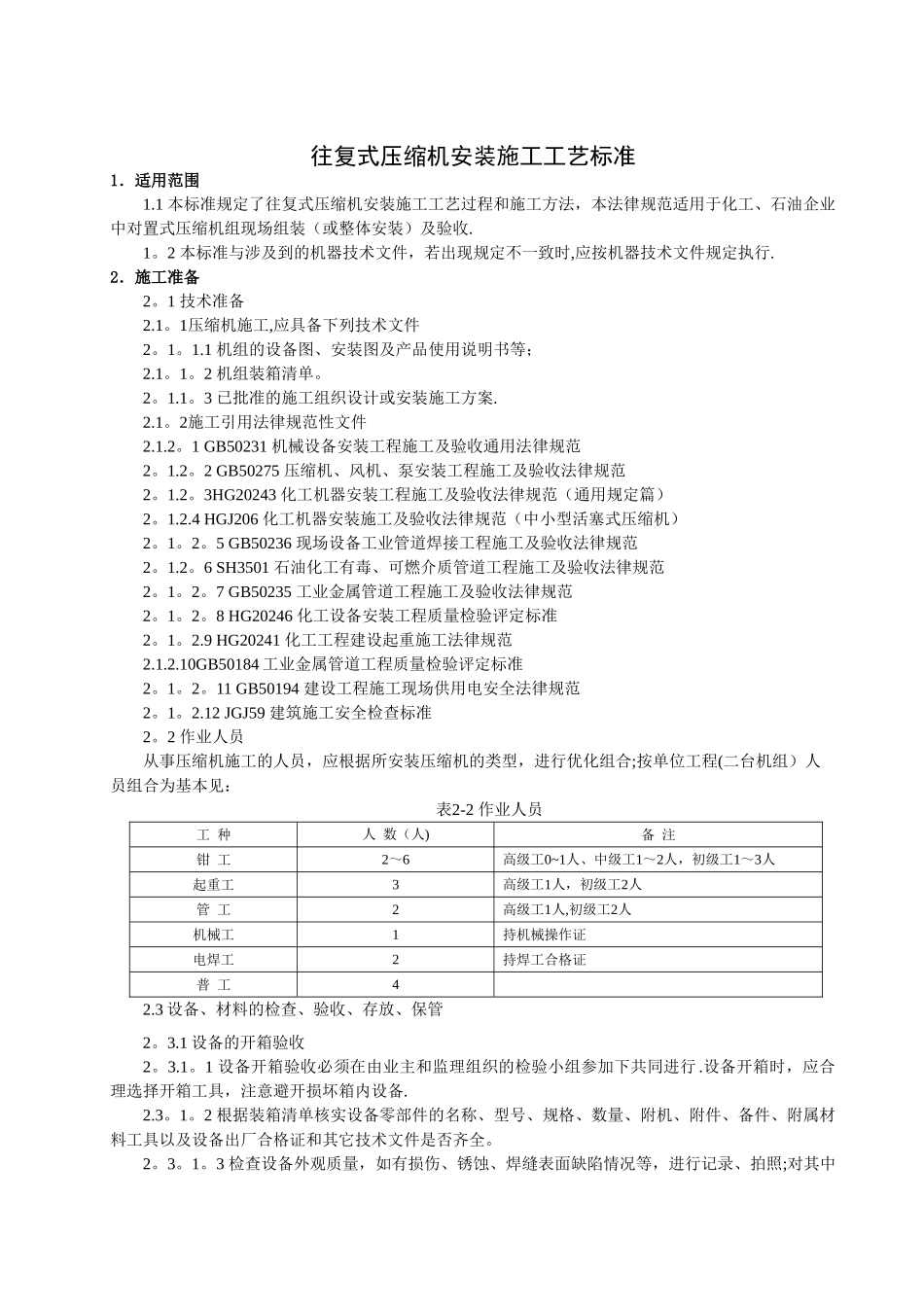

往复式压缩机安装方案

往复式压缩机安装施工工艺标准1．适用范围1.1 本标准规定了往复式压缩机安装施工工艺过程和施工方法，本法律规范适用于化工、石油企业中对置式压缩机组现场组装（或整体安装）及验收.1。2 本标准与涉及到的机器技术文件，若出现规定不一致时,应按机器技术文件规定执行.2．施工准备2。1 技术准备2.1。1压缩机施工,应具备下列技术文件2。1。1.1 机组的设备图、安装图及产品使用说明书等；2.1。1。2 机组装箱清单。2。1.1。3 已批准的施工组织设计或安装施工方案.2.1。2施工引用法律规范性文件2.1.2。1 GB50231 机械设备安装工程施工及验收通用法律规范2。1.2。2 GB50275 压缩机、风机、泵安装工程施工及验收法律规范2。1.2。3HG20243 化工机器安装工程施工及验收法律规范（通用规定篇）2。1.2.4 HGJ206 化工机器安装施工及验收法律规范（中小型活塞式压缩机）2。1。2。5 GB50236 现场设备工业管道焊接工程施工及验收法律规范2。1.2。6 SH3501 石油化工有毒、可燃介质管道工程施工及验收法律规范2。1。2。7 GB50235 工业金属管道工程施工及验收法律规范2。1。2。8 HG20246 化工设备安装工程质量检验评定标准2。1。2.9 HG20241 化工工程建设起重施工法律规范2.1.2.10GB50184 工业金属管道工程质量检验评定标准 2。1。2。11 GB50194 建设工程施工现场供用电安全法律规范2。1。2.12 JGJ59 建筑施工安全检查标准2。2 作业人员从事压缩机施工的人员，应根据所安装压缩机的类型，进行优化组合;按单位工程(二台机组）人员组合为基本见：表2-2 作业人员工 种人 数（人)备 注钳 工2～6高级工0~1人、中级工1～2人，初级工1～3人起重工3高级工1人，初级工2人管 工2高级工1人,初级工2人机械工1持机械操作证电焊工2持焊工合格证普 工42.3 设备、材料的检查、验收、存放、保管2。3.1 设备的开箱验收2。3.1。1 设备开箱验收必须在由业主和监理组织的检验小组参加下共同进行 .设备开箱时，应合理选择开箱工具，注意避开损坏箱内设备.2.3。1。2 根据装箱清单核实设备零部件的名称、型号、规格、数量、附机、附件、备件、附属材料工具以及设备出厂合格证和其它技术文件是否齐全。2。3。1。3 检查设备外观质量，如有损伤、锈蚀、焊缝表面缺陷情况等，进行记录、拍照;对其中有质量问题的地方共同协商解决。确认需做进一步质量检验的零、部件，应另行编制检验方案；2.3.1。4 检查随机图纸、说明书、产品合格证，主要材质的质量...
