循环水管道制作施工方案

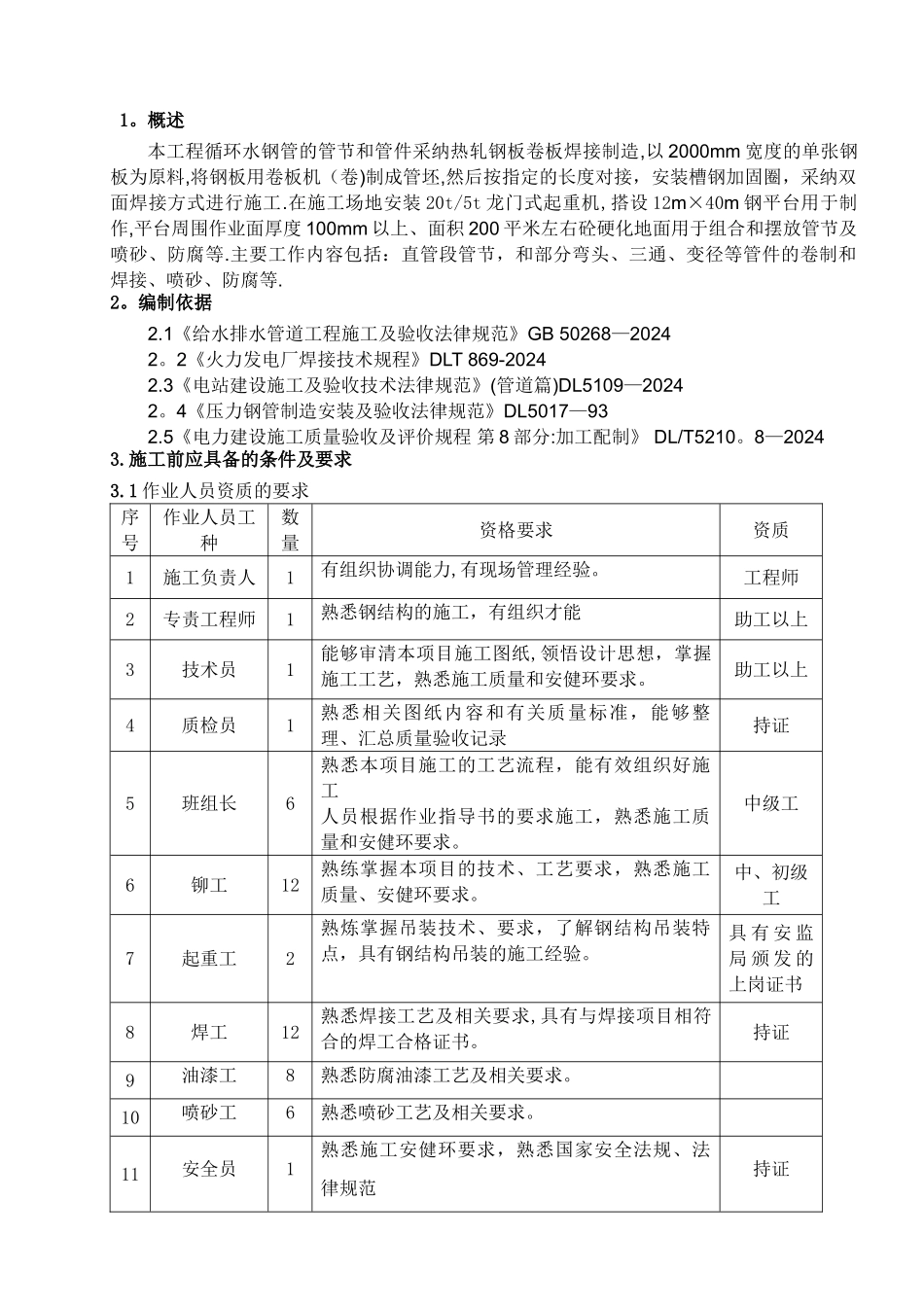

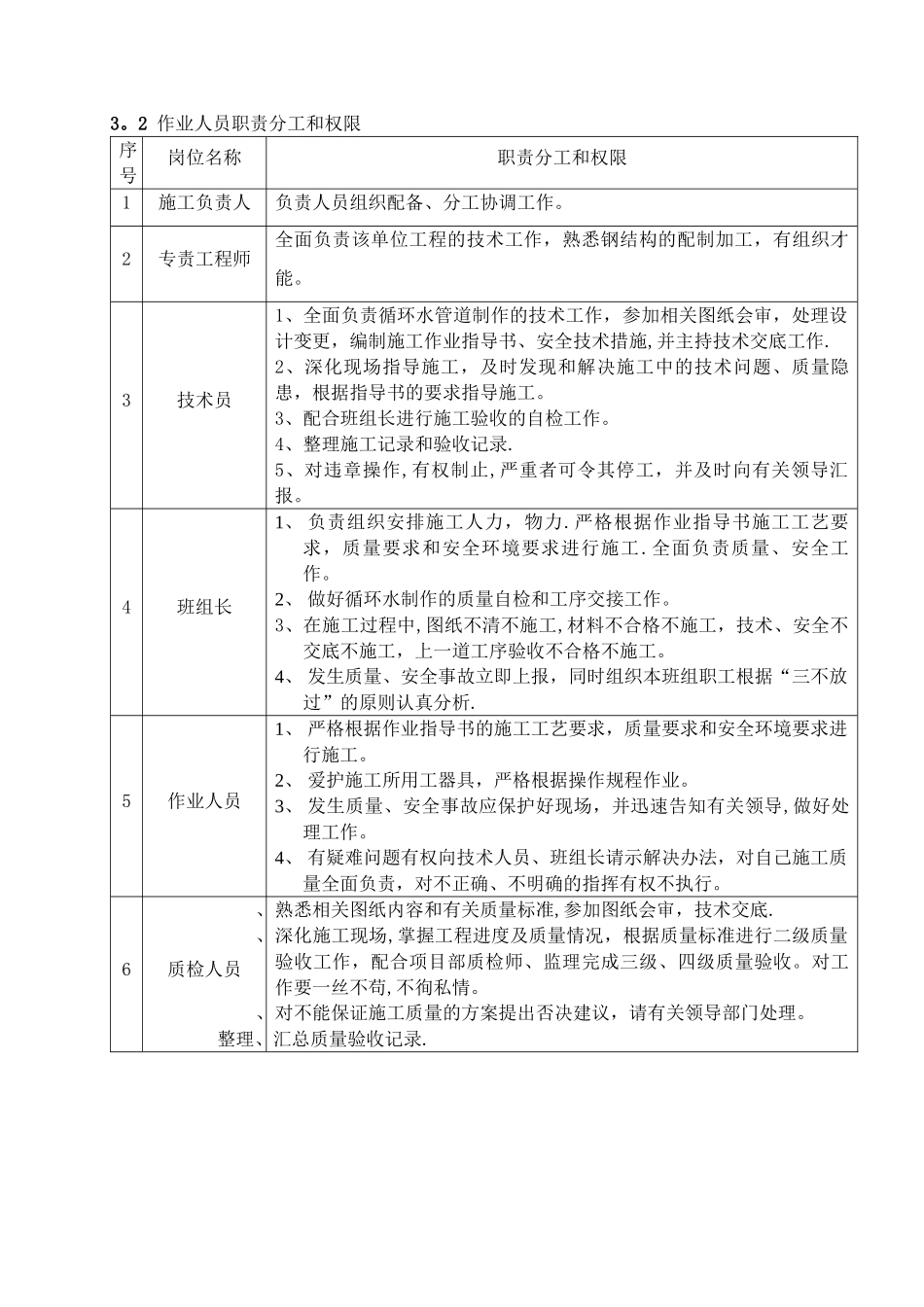

1。概述本工程循环水钢管的管节和管件采纳热轧钢板卷板焊接制造,以 2000mm 宽度的单张钢板为原料,将钢板用卷板机（卷)制成管坯,然后按指定的长度对接，安装槽钢加固圈，采纳双面焊接方式进行施工.在施工场地安装 20t/5t 龙门式起重机,搭设 12m×40m 钢平台用于制作,平台周围作业面厚度 100mm 以上、面积 200 平米左右砼硬化地面用于组合和摆放管节及喷砂、防腐等.主要工作内容包括：直管段管节，和部分弯头、三通、变径等管件的卷制和焊接、喷砂、防腐等.2。编制依据2.1《给水排水管道工程施工及验收法律规范》GB 50268—20242。2《火力发电厂焊接技术规程》DLT 869-20242.3《电站建设施工及验收技术法律规范》(管道篇)DL5109—20242。4《压力钢管制造安装及验收法律规范》DL5017—932.5《电力建设施工质量验收及评价规程 第 8 部分:加工配制》 DL/T5210。8—20243.施工前应具备的条件及要求3.1 作业人员资质的要求序号作业人员工种数量资格要求资质1施工负责人1有组织协调能力,有现场管理经验。工程师2专责工程师1熟悉钢结构的施工，有组织才能助工以上3技术员1能够审清本项目施工图纸,领悟设计思想，掌握施工工艺，熟悉施工质量和安健环要求。助工以上4质检员1熟悉相关图纸内容和有关质量标准，能够整理、汇总质量验收记录持证5班组长6熟悉本项目施工的工艺流程，能有效组织好施工人员根据作业指导书的要求施工，熟悉施工质量和安健环要求。中级工6铆工12熟练掌握本项目的技术、工艺要求，熟悉施工质量、安健环要求。中、初级工7起重工2熟炼掌握吊装技术、要求，了解钢结构吊装特点，具有钢结构吊装的施工经验。具 有 安 监局 颁 发 的上岗证书8焊工12熟悉焊接工艺及相关要求,具有与焊接项目相符合的焊工合格证书。持证9油漆工8熟悉防腐油漆工艺及相关要求。10喷砂工6熟悉喷砂工艺及相关要求。11安全员1熟悉施工安健环要求，熟悉国家安全法规、法律规范持证3。2 作业人员职责分工和权限序号岗位名称职责分工和权限1施工负责人负责人员组织配备、分工协调工作。2专责工程师全面负责该单位工程的技术工作，熟悉钢结构的配制加工，有组织才能。3技术员1、全面负责循环水管道制作的技术工作，参加相关图纸会审，处理设计变更，编制施工作业指导书、安全技术措施,并主持技术交底工作.2、深化现场指导施工，及时发现和解决施工中的技术问题、质量隐患，根据指导书的要求指导施工。3、配合班组长进行施工验收的自检工作。4、整...
