循环水泵房热控安装-施工方案

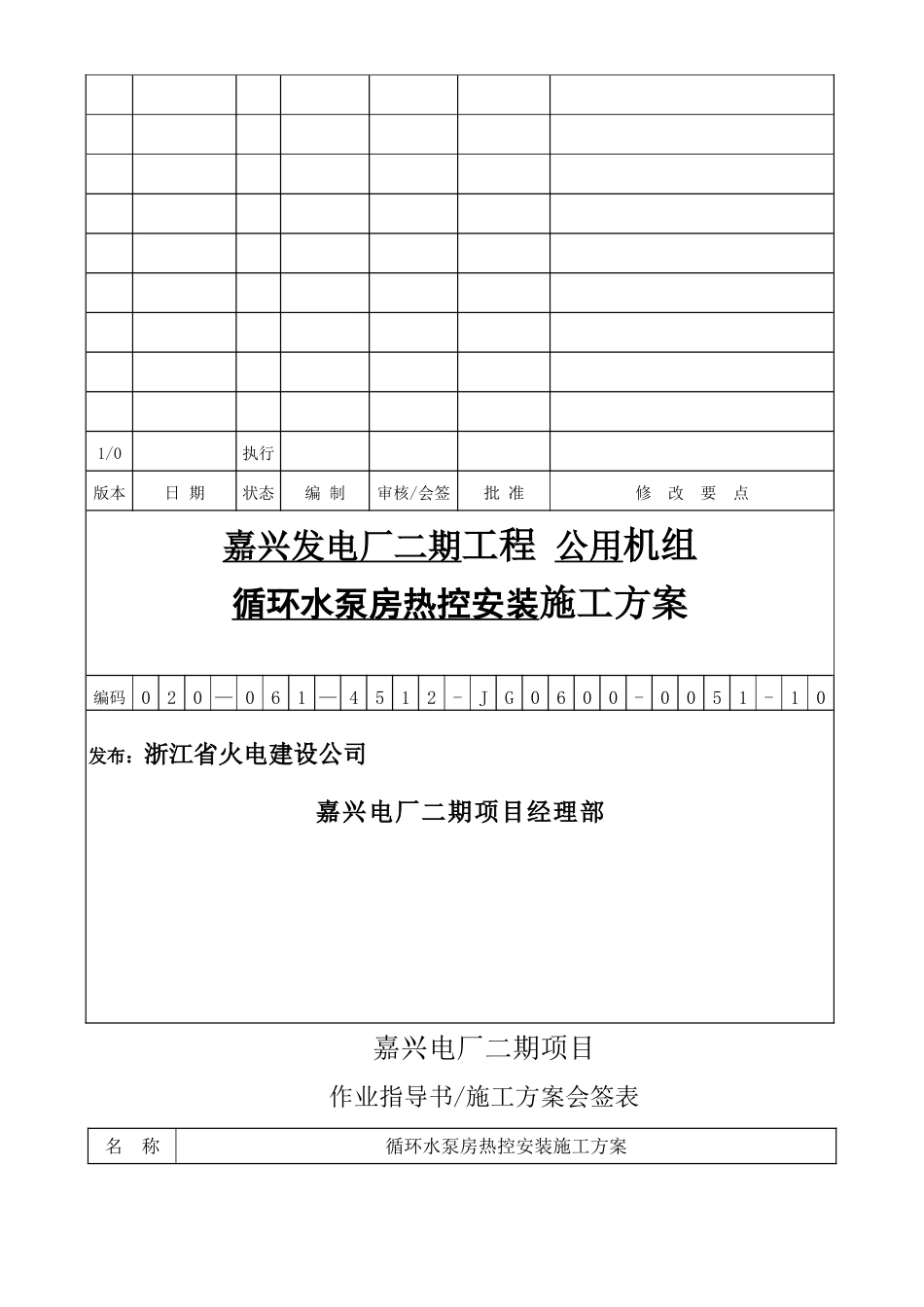

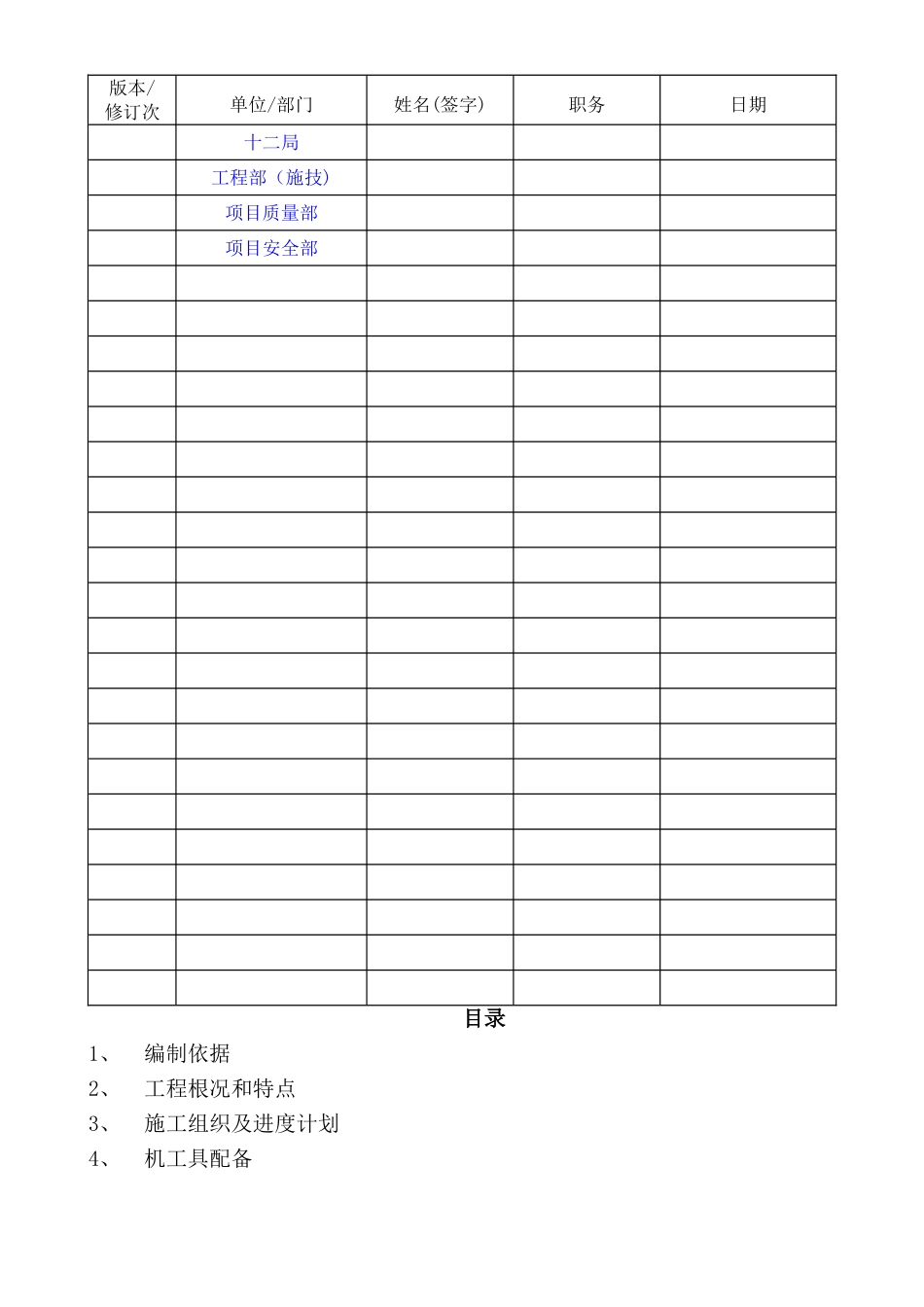

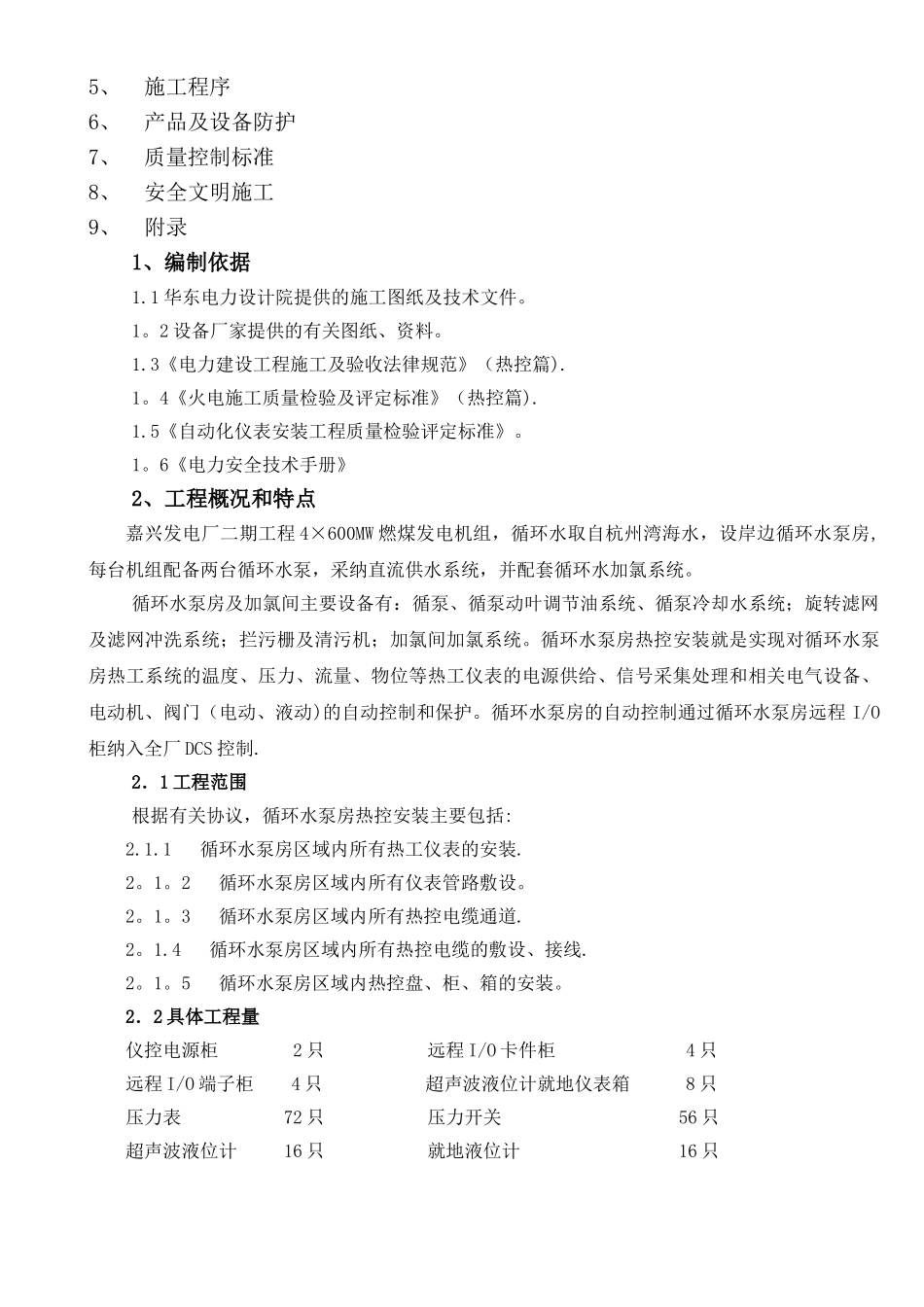

1/0执行版本日 期状态编 制审核/会签批 准修 改 要 点嘉兴发电厂二期工程 公用机组循环水泵房热控安装施工方案编码020 — 061 — 4512-JG0600-0051-10发布：浙江省火电建设公司嘉兴电厂二期项目经理部嘉兴电厂二期项目作业指导书/施工方案会签表名 称循环水泵房热控安装施工方案版本/修订次单位/部门姓名(签字)职务日期十二局工程部（施技)项目质量部项目安全部目录1、编制依据2、工程根况和特点3、施工组织及进度计划4、机工具配备5、施工程序6、产品及设备防护7、质量控制标准8、安全文明施工9、附录1、编制依据1.1 华东电力设计院提供的施工图纸及技术文件。1。2 设备厂家提供的有关图纸、资料。1.3《电力建设工程施工及验收法律规范》（热控篇).1。4《火电施工质量检验及评定标准》（热控篇).1.5《自动化仪表安装工程质量检验评定标准》。1。6《电力安全技术手册》2、工程概况和特点嘉兴发电厂二期工程 4×600MW 燃煤发电机组，循环水取自杭州湾海水，设岸边循环水泵房,每台机组配备两台循环水泵，采纳直流供水系统，并配套循环水加氯系统。循环水泵房及加氯间主要设备有：循泵、循泵动叶调节油系统、循泵冷却水系统；旋转滤网及滤网冲洗系统；拦污栅及清污机；加氯间加氯系统。循环水泵房热控安装就是实现对循环水泵房热工系统的温度、压力、流量、物位等热工仪表的电源供给、信号采集处理和相关电气设备、电动机、阀门（电动、液动)的自动控制和保护。循环水泵房的自动控制通过循环水泵房远程 I/O柜纳入全厂 DCS 控制.2．1 工程范围根据有关协议，循环水泵房热控安装主要包括:2.1.1 循环水泵房区域内所有热工仪表的安装.2。1。2 循环水泵房区域内所有仪表管路敷设。2。1。3 循环水泵房区域内所有热控电缆通道.2。1.4 循环水泵房区域内所有热控电缆的敷设、接线.2。1。5 循环水泵房区域内热控盘、柜、箱的安装。2．2 具体工程量仪控电源柜 2 只 远程 I/O 卡件柜 4 只远程 I/O 端子柜 4 只 超声波液位计就地仪表箱 8 只压力表 72 只 压力开关 56 只超声波液位计 16 只 就地液位计 16 只流量开关 16 只 热电阻 72 只速度传感器 16 只 振动传感器 24 只温度表 16 只 温度开关 16 只压力变送器 20 只 压力开关 48 只液位开关 16 只 电缆敷设及接线 14km仪表管路敷设 200m3、施工人员配置及进度计划3．1 施工人员配置(特别工种需持证上岗）：工种人数工种人数施工负...
