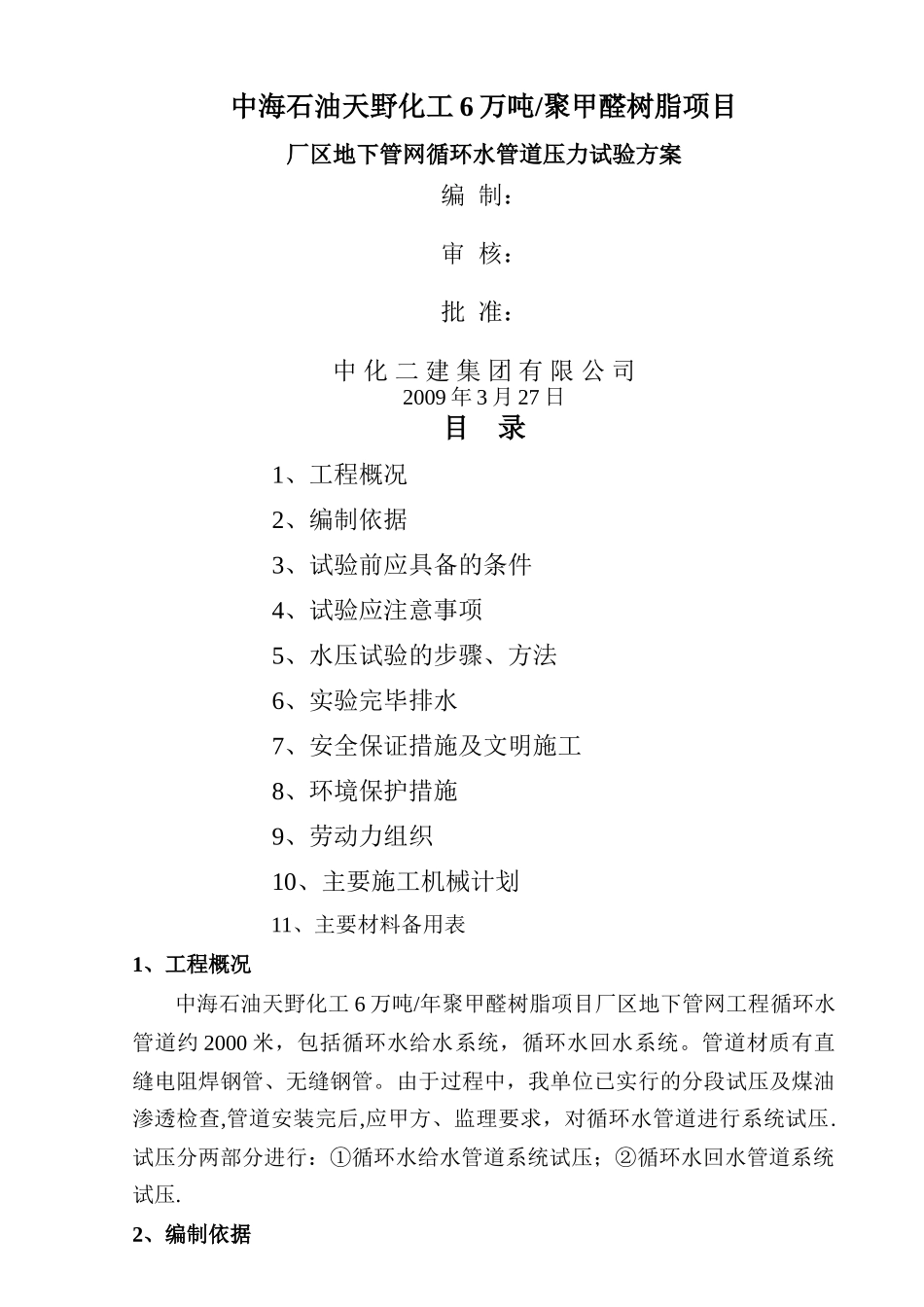

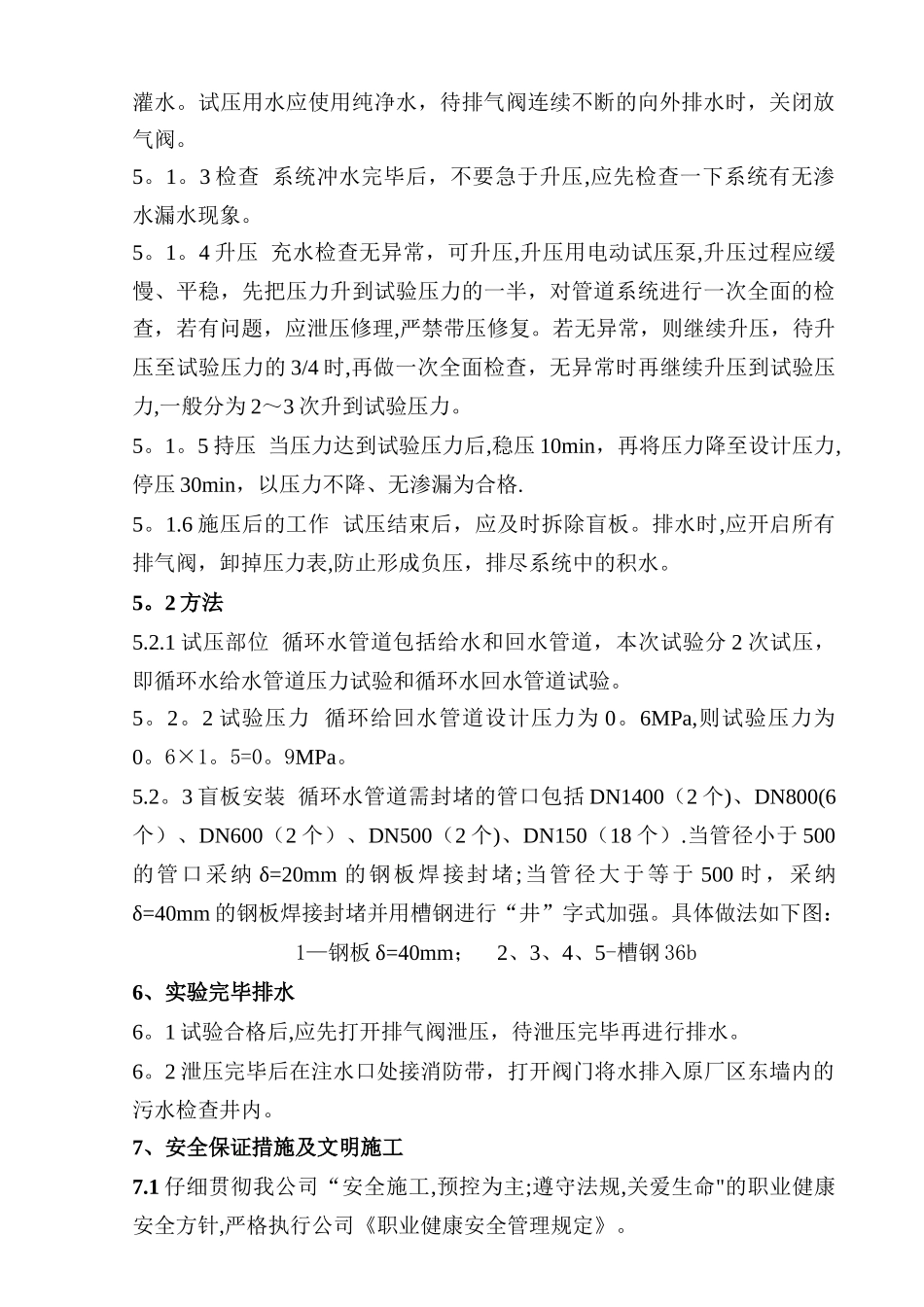

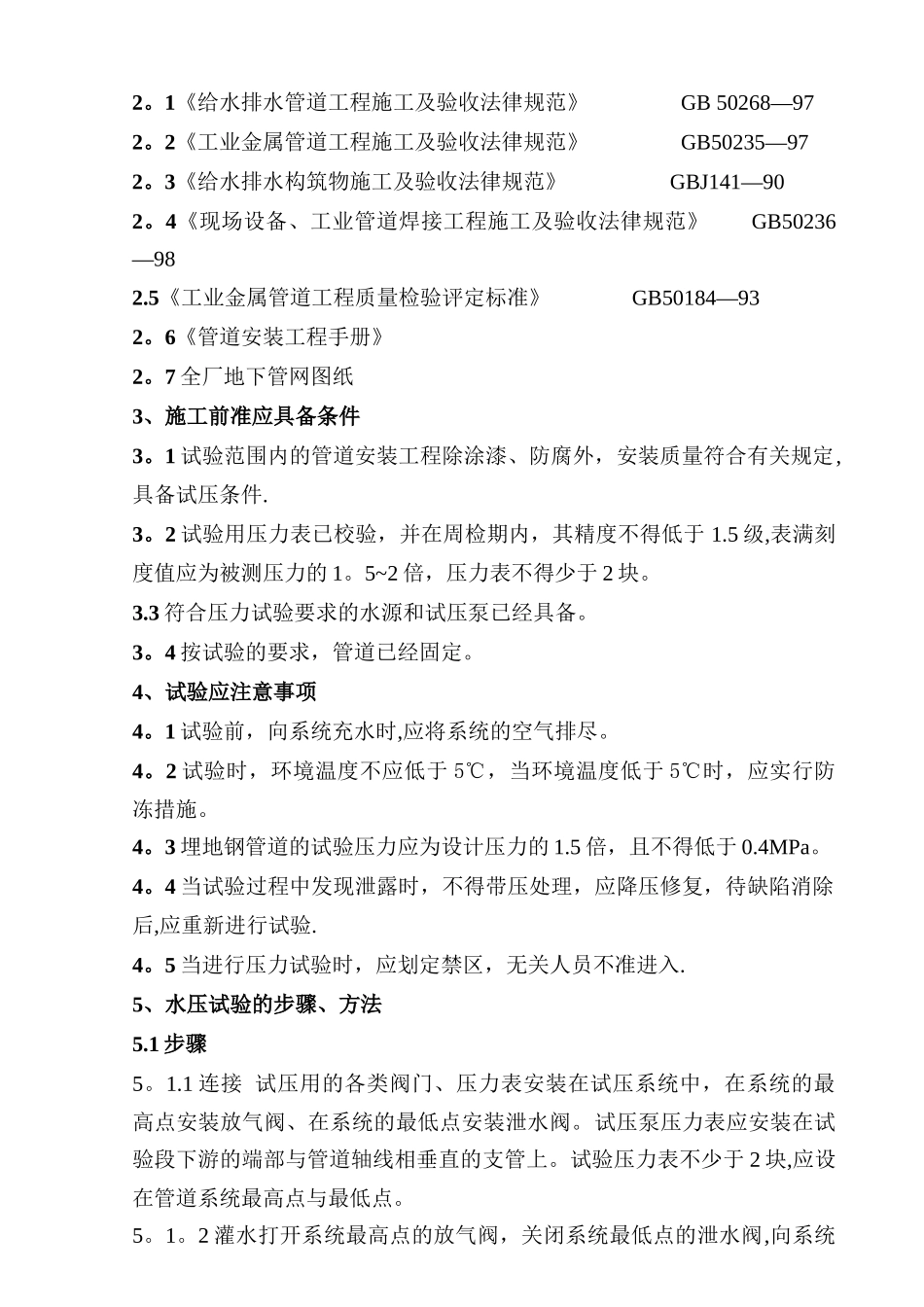

中海石油天野化工 6 万吨/聚甲醛树脂项目厂区地下管网循环水管道压力试验方案编 制:审 核:批 准:中 化 二 建 集 团 有 限 公 司2009 年 3 月 27 日目 录1、工程概况2、编制依据3、试验前应具备的条件4、试验应注意事项5、水压试验的步骤、方法6、实验完毕排水7、安全保证措施及文明施工8、环境保护措施9、劳动力组织10、主要施工机械计划11、主要材料备用表1、工程概况中海石油天野化工 6 万吨/年聚甲醛树脂项目厂区地下管网工程循环水管道约 2000 米,包括循环水给水系统,循环水回水系统。管道材质有直缝电阻焊钢管、无缝钢管。由于过程中,我单位已实行的分段试压及煤油渗透检查,管道安装完后,应甲方、监理要求,对循环水管道进行系统试压.试压分两部分进行:①循环水给水管道系统试压;②循环水回水管道系统试压.2、编制依据2。1《给水排水管道工程施工及验收法律规范》 GB 50268—972。2《工业金属管道工程施工及验收法律规范》 GB50235—972。3《给水排水构筑物施工及验收法律规范》 GBJ141—902。4《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236—982.5《工业金属管道工程质量检验评定标准》 GB50184—932。6《管道安装工程手册》2。7 全厂地下管网图纸3、施工前准应具备条件3。1 试验范围内的管道安装工程除涂漆、防腐外,安装质量符合有关规定,具备试压条件.3。2 试验用压力表已校验,并在周检期内,其精度不得低于 1.5 级,表满刻度值应为被测压力的 1。5~2 倍,压力表不得少于 2 块。3.3 符合压力试验要求的水源和试压泵已经具备。3。4 按试验的要求,管道已经固定。4、试验应注意事项4。1 试验前,向系统充水时,应将系统的空气排尽。4。2 试验时,环境温度不应低于 5℃,当环境温度低于 5℃时,应实行防冻措施。4。3 埋地钢管道的试验压力应为设计压力的 1.5 倍,且不得低于 0.4MPa。4。4 当试验过程中发现泄露时,不得带压处理,应降压修复,待缺陷消除后,应重新进行试验.4。5 当进行压力试验时,应划定禁区,无关人员不准进入.5、水压试验的步骤、方法5.1 步骤5。1.1 连接 试压用的各类阀门、压力表安装在试压系统中,在系统的最高点安装放气阀、在系统的最低点安装泄水阀。试压泵压力表应安装在试验段下游的端部与管道轴线相垂直的支管上。试验压力表不少于 2 块,应设在管道系统最高点与最低点。5。1。2 灌水打开系统最高点的放气阀,关闭系统最低点的泄水...
