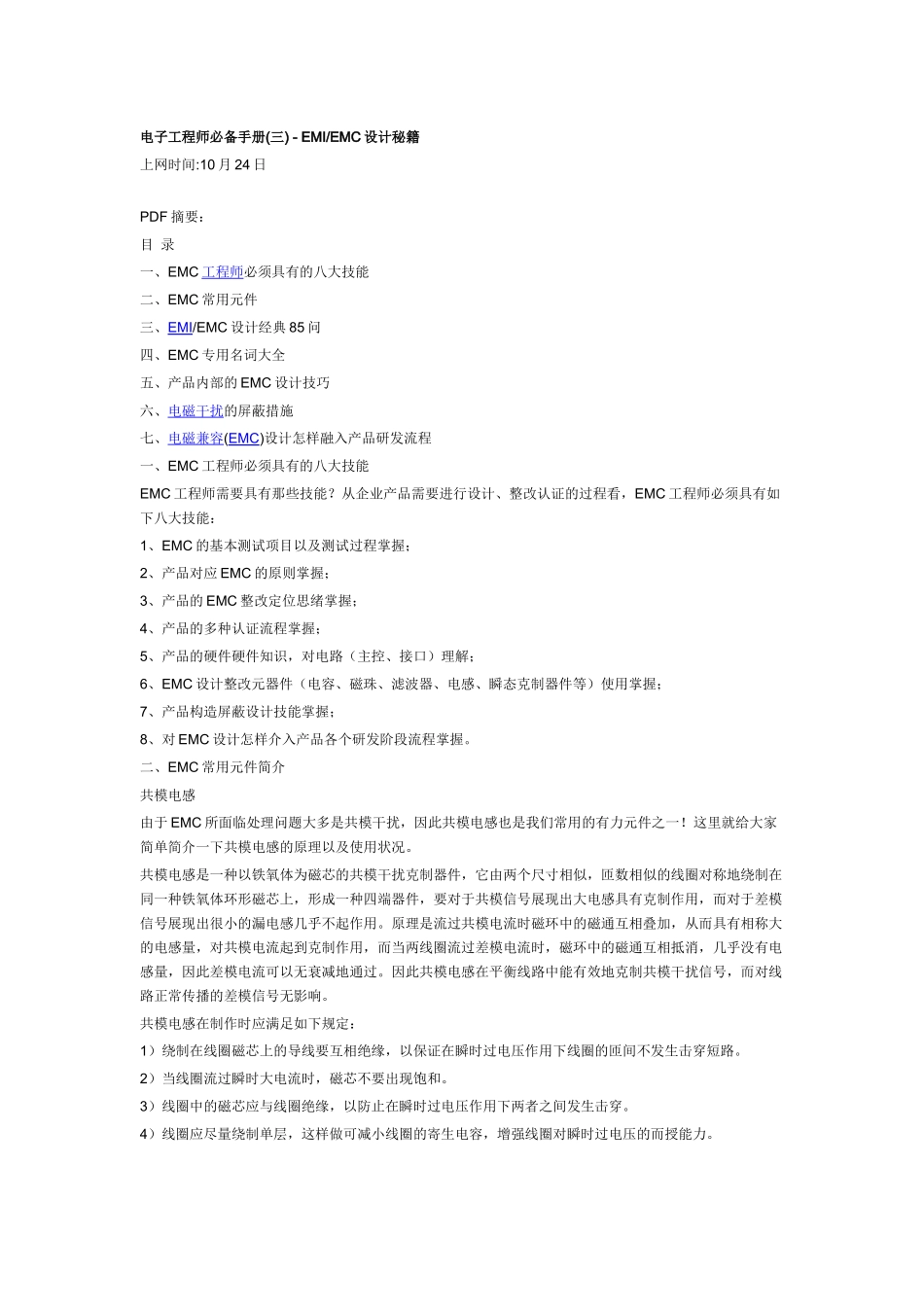

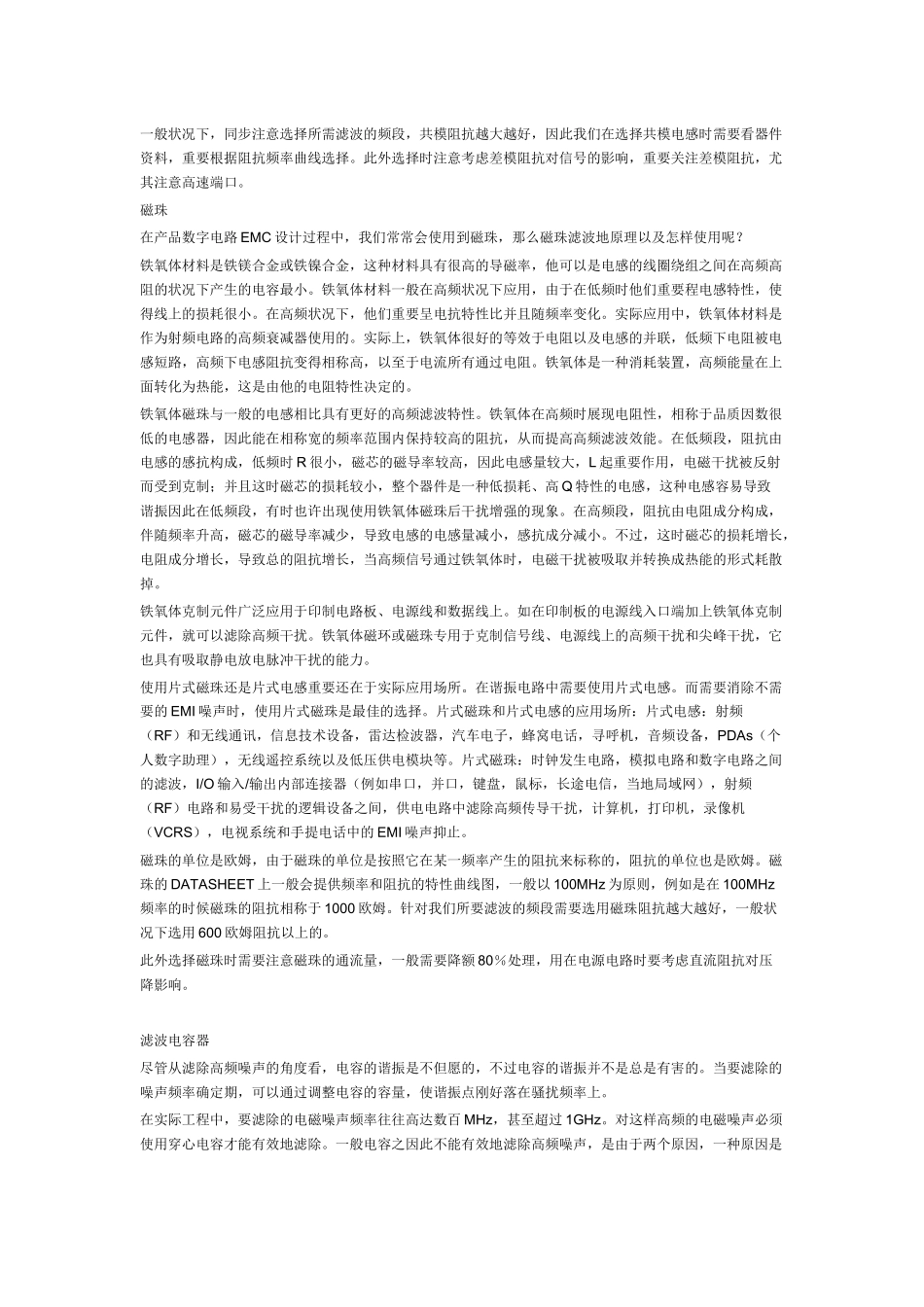

电子工程师必备手册(三) - EMI/EMC 设计秘籍上网时间:10 月 24 日PDF 摘要： 目 录 一、EMC 工程师必须具有的八大技能 二、EMC 常用元件 三、EMI/EMC 设计经典 85 问 四、EMC 专用名词大全 五、产品内部的 EMC 设计技巧 六、电磁干扰的屏蔽措施 七、电磁兼容(EMC)设计怎样融入产品研发流程 一、EMC 工程师必须具有的八大技能 EMC 工程师需要具有那些技能？从企业产品需要进行设计、整改认证的过程看，EMC 工程师必须具有如下八大技能： 1、EMC 的基本测试项目以及测试过程掌握； 2、产品对应 EMC 的原则掌握； 3、产品的 EMC 整改定位思绪掌握； 4、产品的多种认证流程掌握； 5、产品的硬件硬件知识，对电路（主控、接口）理解； 6、EMC 设计整改元器件（电容、磁珠、滤波器、电感、瞬态克制器件等）使用掌握； 7、产品构造屏蔽设计技能掌握； 8、对 EMC 设计怎样介入产品各个研发阶段流程掌握。 二、EMC 常用元件简介 共模电感 由于 EMC 所面临处理问题大多是共模干扰，因此共模电感也是我们常用的有力元件之一！这里就给大家简单简介一下共模电感的原理以及使用状况。 共模电感是一种以铁氧体为磁芯的共模干扰克制器件，它由两个尺寸相似，匝数相似的线圈对称地绕制在同一种铁氧体环形磁芯上，形成一种四端器件，要对于共模信号展现出大电感具有克制作用，而对于差模信号展现出很小的漏电感几乎不起作用。原理是流过共模电流时磁环中的磁通互相叠加，从而具有相称大的电感量，对共模电流起到克制作用，而当两线圈流过差模电流时，磁环中的磁通互相抵消，几乎没有电感量，因此差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地克制共模干扰信号，而对线路正常传播的差模信号无影响。 共模电感在制作时应满足如下规定： 1）绕制在线圈磁芯上的导线要互相绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。 2）当线圈流过瞬时大电流时，磁芯不要出现饱和。 3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。 4）线圈应尽量绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。 一般状况下，同步注意选择所需滤波的频段，共模阻抗越大越好，因此我们在选择共模电感时需要看器件资料，重要根据阻抗频率曲线选择。此外选择时注意考虑差模阻抗对信号的影响，重要关注差模阻抗，尤其注意高速端口。 磁珠 在产品数字电路 E...
