恒温恒湿空调改造工程设计

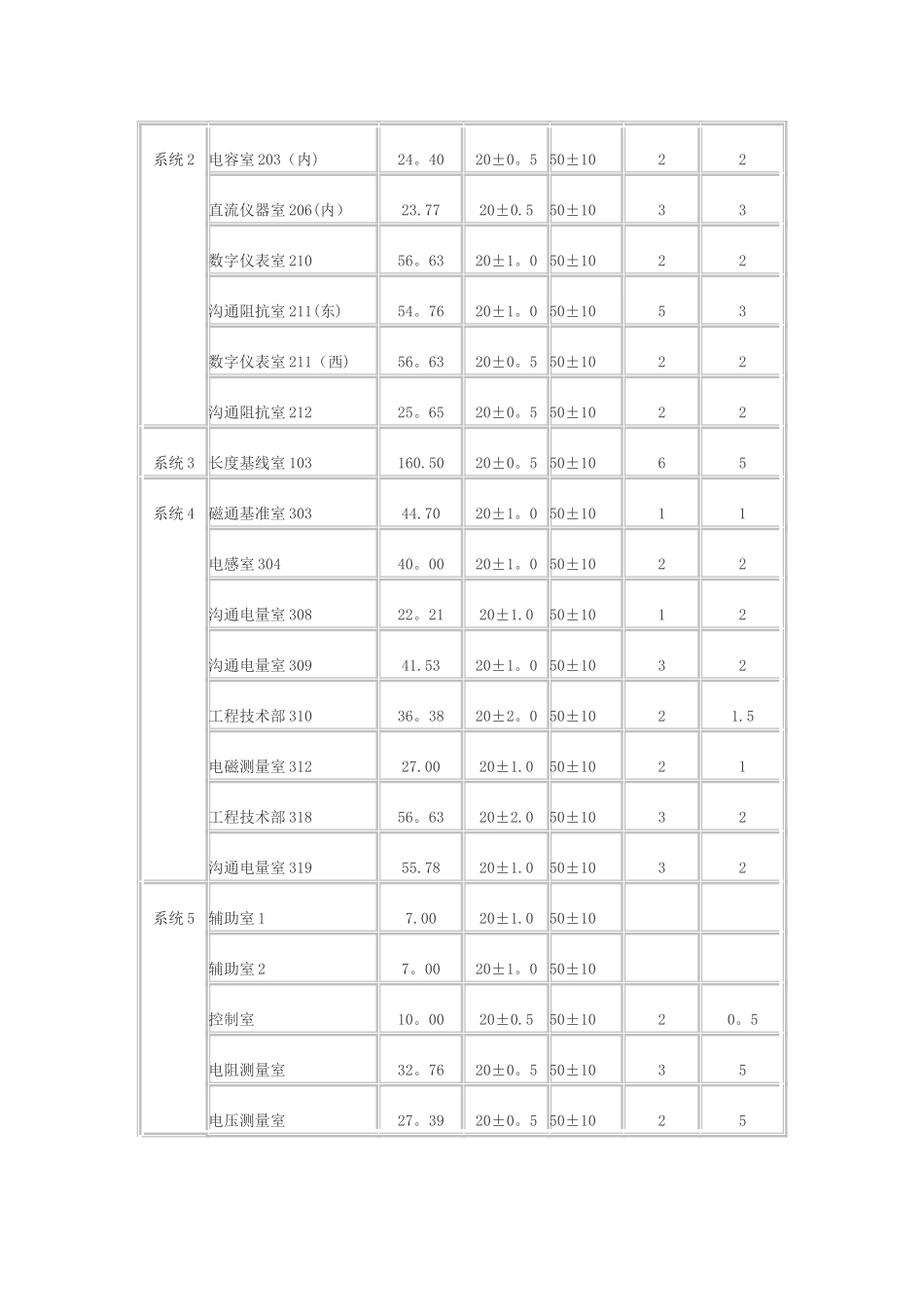

某实验楼恒温恒湿空调改造工程设计、安装及调试摘要: 本文介绍了某实验楼,恒温恒湿空调改造工程的设计、安装及调试。空调设备采纳风冷恒温恒湿空调机组，共分八个独立的空调系统。总结了该工程从设计、安装到调试，全过程的一些具体做法和体会。 关键词: 恒温恒湿空调 全空气系统 电极加湿器 自动控制1 概述 该工程为实验楼恒温恒湿空调改造项目，共三层，空调面积约 1340m2。原设空调系统，部分采纳集中空调的方式,部分采纳水冷柜式空调机的空调方式。系统经过多年运行,设备老化,系统陈旧，分区不合理，已不能适应当前工作的需要，为此有必要对现有系统进行技术改造,为计量实验提供必需的恒温恒湿工作环境.2 空调设计参数、条件及空调冷负荷2.1 设计参数夏季室外计算干球温度 33。2℃，湿球温度 26。4℃冬季室外计算干球温度-12℃,相对湿度 45%室内温度、湿度的要求见表 1根据现场观测和对原系统的分析,根据业主提出的工作需要，将实验楼改造为八个恒温恒湿空调系统，其条件、参数如表 1：系统编号房间名称及房号面积（m2）温度（℃）湿度(%RH）工作人数仪器发热功率（kW)系统 1工程技术部 106 30。0020±1。0 50±1023工程技术部 10750。0020±1.050±1033沟通电压室 10854。0020±1。0 50±1033磁通量室 10949.0020±1。0 50±1033直流仪器室 110(内）52。4720±0。5 50±1045系统 2电容室 203（内)24。4020±0。5 50±1022直流仪器室 206(内）23.7720±0.550±1033数字仪表室 21056。6320±1。0 50±1022沟通阻抗室 211(东)54。7620±1。0 50±1053数字仪表室 211（西)56。6320±0。5 50±1022沟通阻抗室 21225。6520±0。5 50±1022系统 3长度基线室 103 160.5020±0。5 50±1065系统 4磁通基准室 30344.7020±1。0 50±1011电感室 30440。0020±1。0 50±1022沟通电量室 30822。2120±1.050±1012沟通电量室 30941.5320±1。0 50±1032工程技术部 31036。3820±2。0 50±1021.5电磁测量室 31227.0020±1.050±1021工程技术部 31856。6320±2.050±1032沟通电量室 31955.7820±1.050±1032系统 5辅助室 17.0020±1.050±10辅助室 27。0020±1。0 50±10控制室10。0020±0.550±1020。5电阻测量室32。7620±0。5 50±1035电压测量室27。3920±0。5 50±1025辅助室13。0020±1。0 50±10系统 6电压基准室20.5020±0。2 50±1025电阻基准室20。5020±0.250±1025系统 7电能基...
