悬挑工字钢外脚手架施工方案

悬挑工字钢外脚手架施工方案_第1页
1/41
悬挑工字钢外脚手架施工方案_第2页
2/41
悬挑工字钢外脚手架施工方案_第3页
3/41

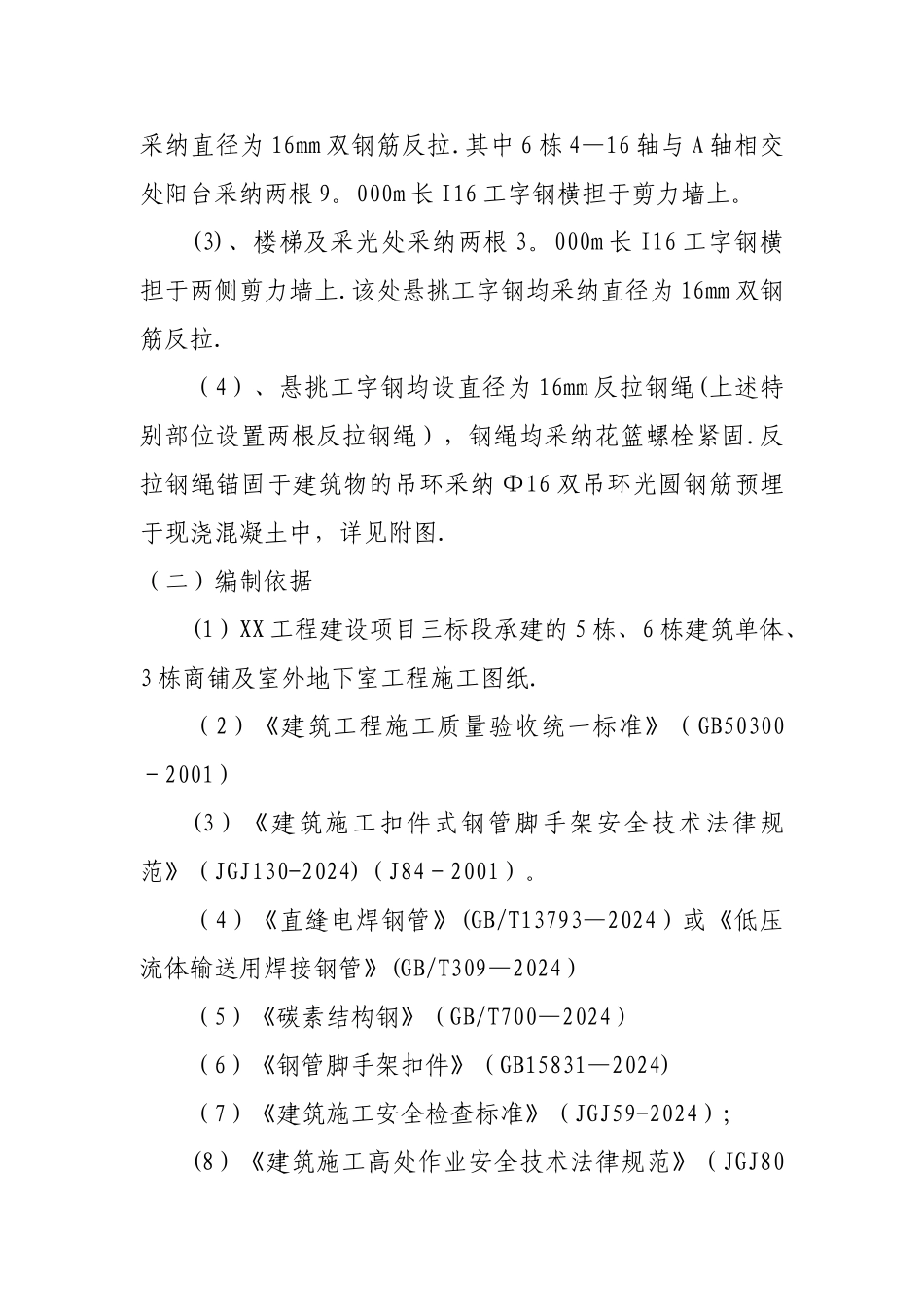

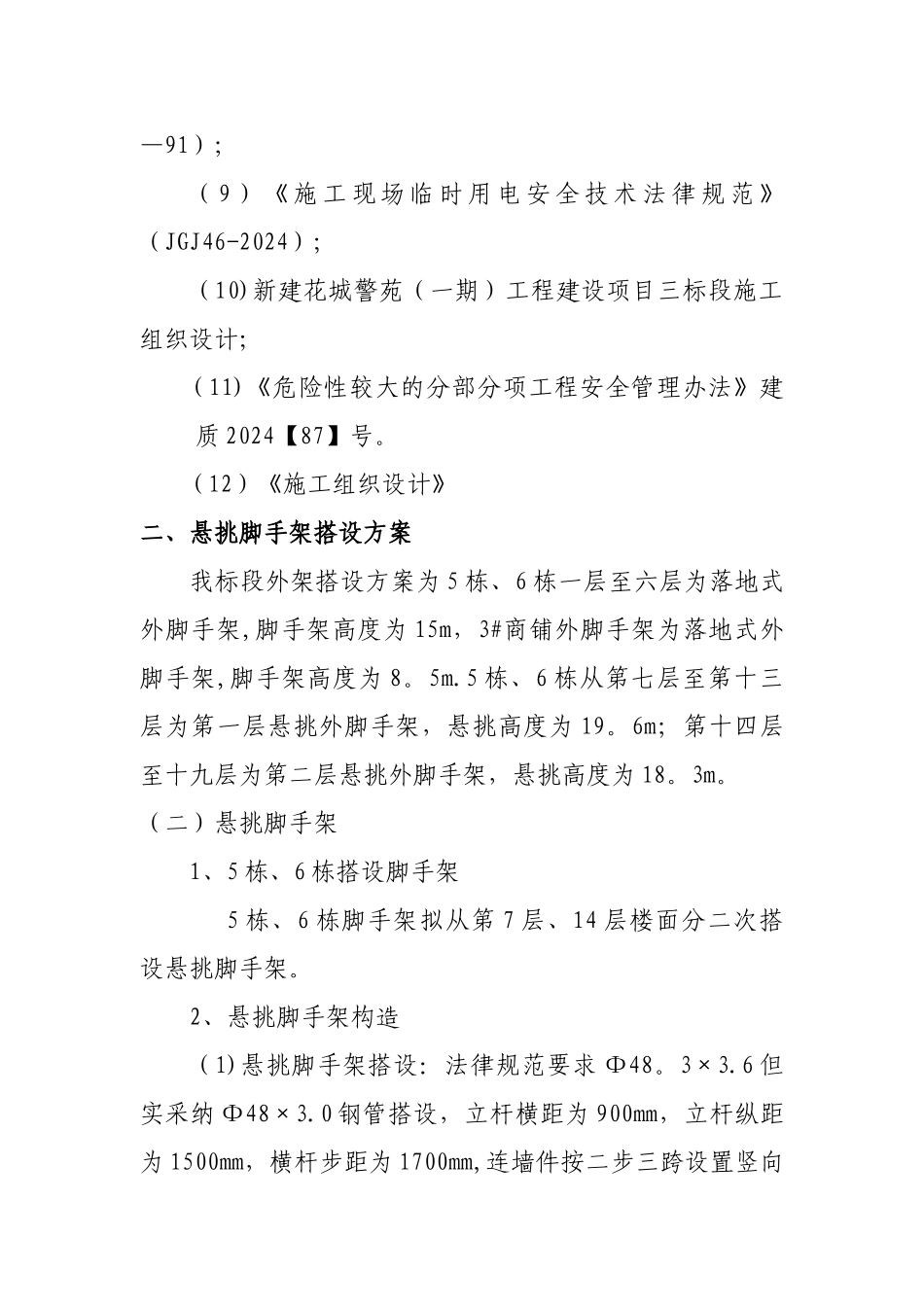

一、工程概况及编制依据(一)工程概况本工程位于 XX 省 XX 县 XX 路南端东侧公路旁,总建筑面积 19102。15 平方米。其中 5 栋地上共十九层,地下一层,主体建筑最高为 56。4 米,一层、二层为商铺,三至十九层主要为住宅用房,地下一层为地下车库;6 栋地上共十八层,地下一层,主体最高建筑为 53。2 米,一至十八层主要为住宅用房,地下一层为地下车库;3 栋商铺为地下一层地上两层建筑;室外地下车库为一层。本工程属于一类高层商住楼建筑.建筑耐火等级为一级。框架剪力墙结构,抗震设防烈度为八度,基本风压取 0.4KN/m²,公路与建筑用砖砌挡墙隔离建筑离挡墙 10 米左右挡墙外有城市居民低压用电电线,其中 5 栋北边为钢筋加工厂及材料堆放场地具体规划详施工组织平面图,混泥土强度墙柱 C45、梁板 C40。卫生间板厚100mm 厚,客厅 130mm 厚,卧室 120mm 厚。工字钢外挑脚手架搭设要求:外挑工字钢采纳 I16 工字钢,安装前必须刷防锈漆一道,工字钢间距 1。500m,外挑1。300m。(1)、在转角处工字钢布置:见附图:5 栋、6 栋工字钢平面布置图。(2)、阳台处工字钢处理采纳 4.500m 和 6。000m 工字钢搭配悬挑,详见悬挑梁平面布置图,该处悬挑工资钢均采纳直径为 16mm 双钢筋反拉.其中 6 栋 4—16 轴与 A 轴相交处阳台采纳两根 9。000m 长 I16 工字钢横担于剪力墙上。(3)、楼梯及采光处采纳两根 3。000m 长 I16 工字钢横担于两侧剪力墙上.该处悬挑工字钢均采纳直径为 16mm 双钢筋反拉.(4)、悬挑工字钢均设直径为 16mm 反拉钢绳(上述特别部位设置两根反拉钢绳),钢绳均采纳花篮螺栓紧固.反拉钢绳锚固于建筑物的吊环采纳 Φ16 双吊环光圆钢筋预埋于现浇混凝土中,详见附图.(二)编制依据(1)XX 工程建设项目三标段承建的 5 栋、6 栋建筑单体、3 栋商铺及室外地下室工程施工图纸.(2)《建筑工程施工质量验收统一标准》(GB50300-2001)(3)《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2024)(J84-2001)。(4)《直缝电焊钢管》(GB/T13793—2024)或《低压流体输送用焊接钢管》(GB/T309—2024)(5)《碳素结构钢》(GB/T700—2024)(6)《钢管脚手架扣件》(GB15831—2024)(7)《建筑施工安全检查标准》(JGJ59-2024); (8)《建筑施工高处作业安全技术法律规范》(JGJ80—91);( 9 ) 《 施 工 现 场 临 时 用 电 安 全 技 术 法 律 规 范 ...
