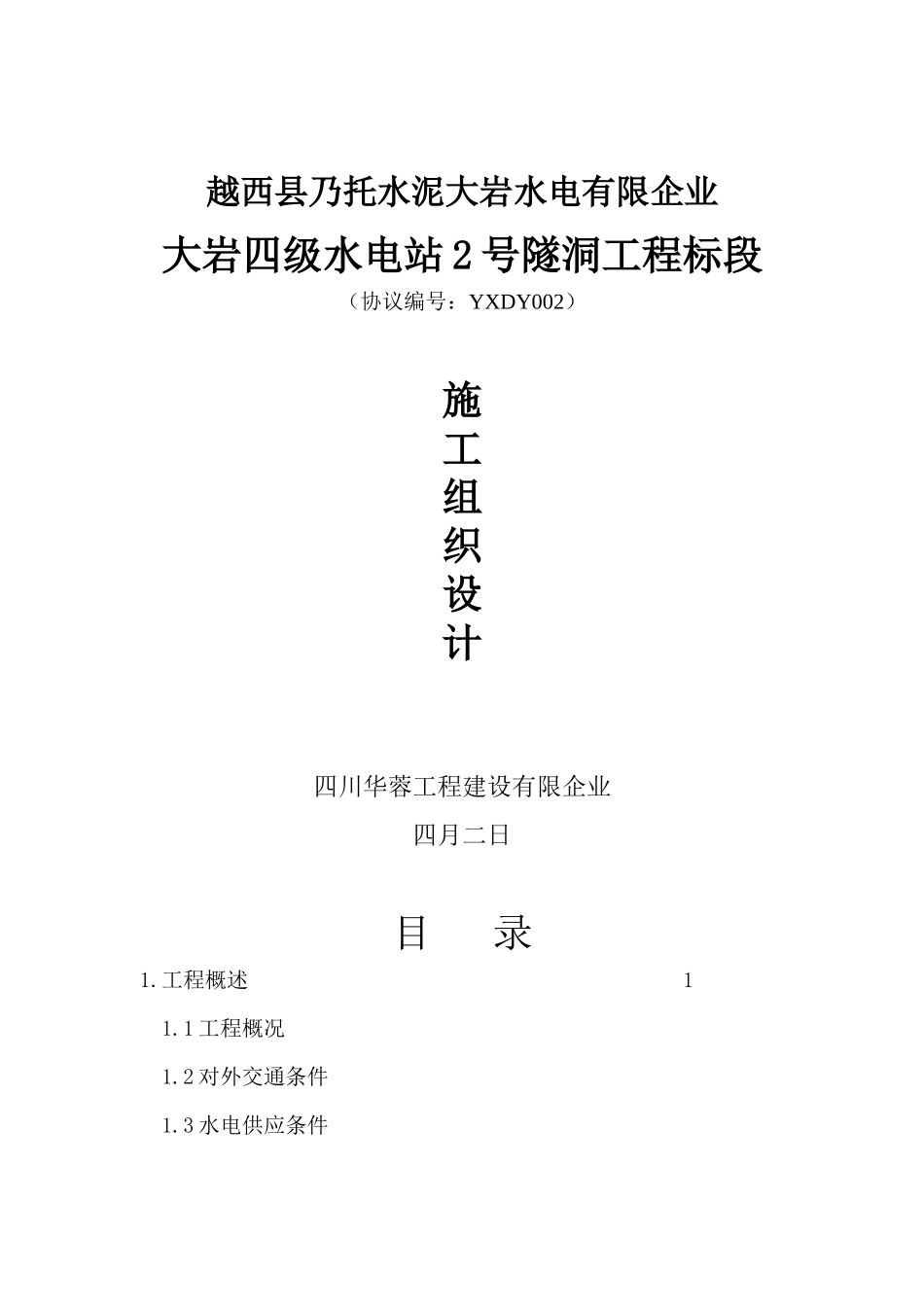

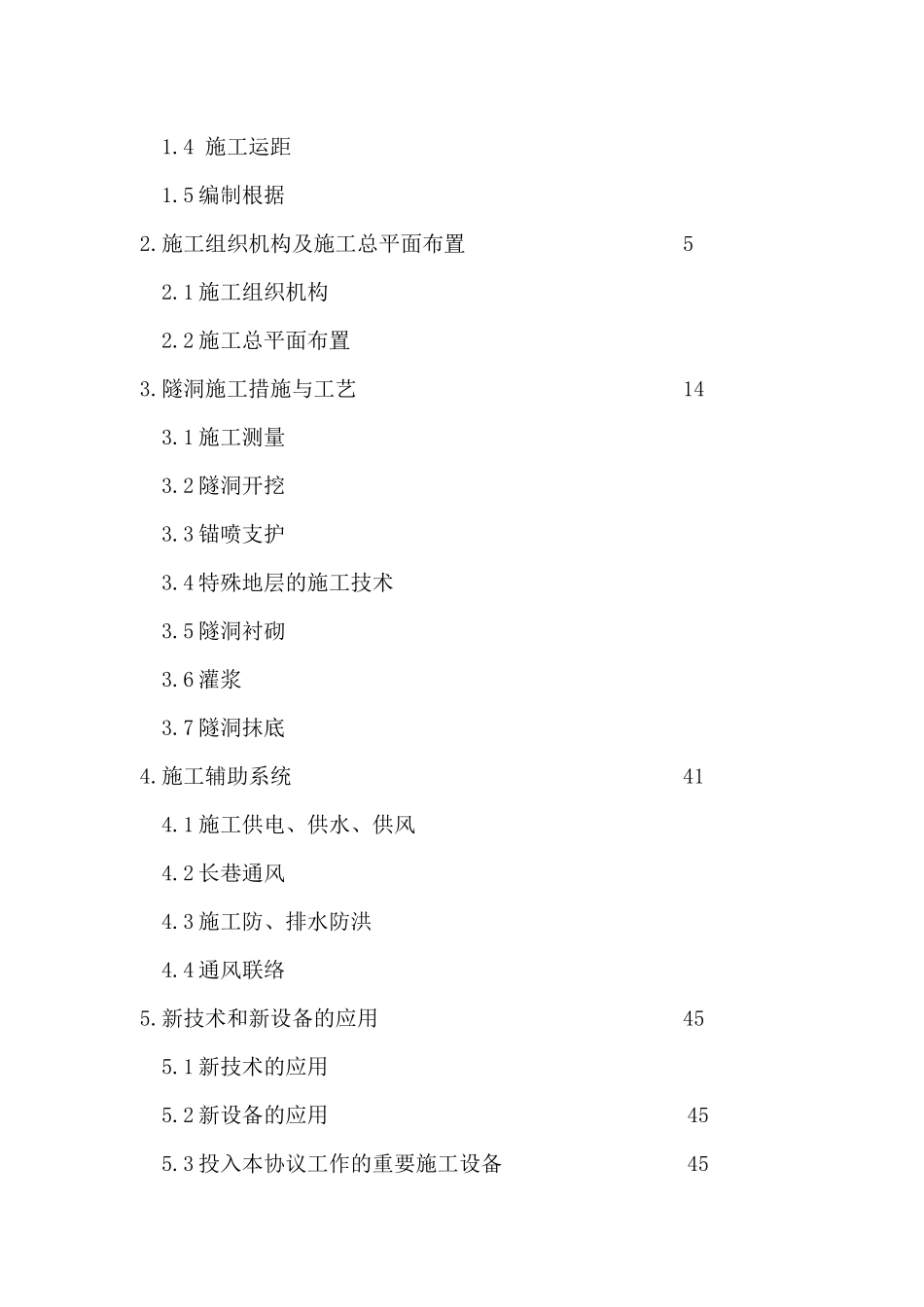

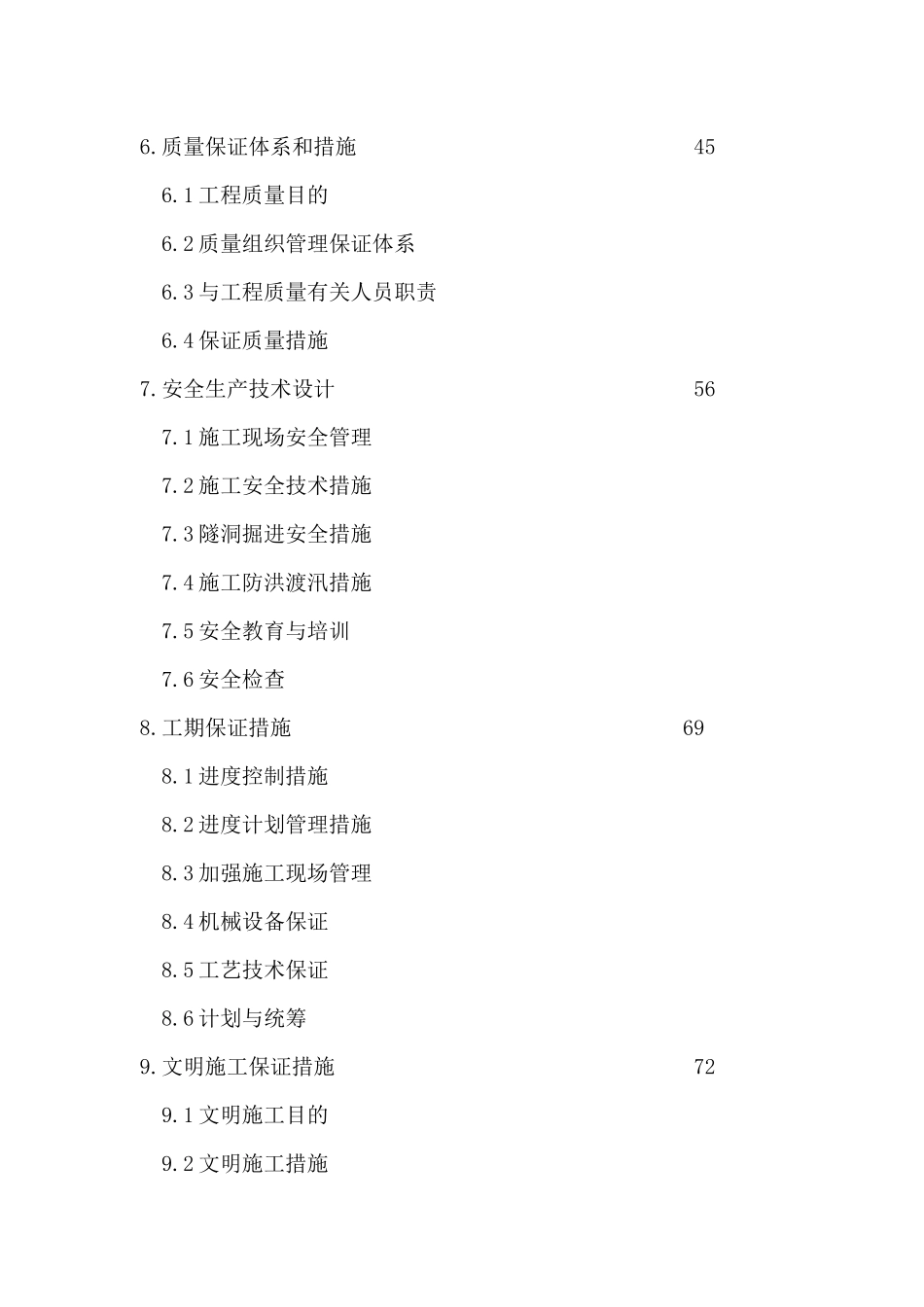

越西县乃托水泥大岩水电有限企业大岩四级水电站 2 号隧洞工程标段（协议编号：YXDY002）施工组织设计四川华蓉工程建设有限企业四月二日目 录1.工程概述 11.1 工程概况1.2 对外交通条件1.3 水电供应条件1.4 施工运距1.5 编制根据2.施工组织机构及施工总平面布置 52.1 施工组织机构2.2 施工总平面布置 3.隧洞施工措施与工艺 143.1 施工测量3.2 隧洞开挖3.3 锚喷支护3.4 特殊地层的施工技术3.5 隧洞衬砌3.6 灌浆3.7 隧洞抹底4.施工辅助系统 414.1 施工供电、供水、供风4.2 长巷通风4.3 施工防、排水防洪4.4 通风联络5.新技术和新设备的应用 455.1 新技术的应用5.2 新设备的应用 455.3 投入本协议工作的重要施工设备 456.质量保证体系和措施 456.1 工程质量目的6.2 质量组织管理保证体系6.3 与工程质量有关人员职责6.4 保证质量措施7.安全生产技术设计 567.1 施工现场安全管理7.2 施工安全技术措施7.3 隧洞掘进安全措施7.4 施工防洪渡汛措施7.5 安全教育与培训7.6 安全检查8.工期保证措施 698.1 进度控制措施8.2 进度计划管理措施8.3 加强施工现场管理8.4 机械设备保证8.5 工艺技术保证8.6 计划与统筹9.文明施工保证措施 729.1 文明施工目的9.2 文明施工措施9.3 文明施工管理措施9.4 环境保护计划9.5 水土保持措施9.6 其他保护措施10.冬雨季施工保证措施 7710.1 冬季施工保证措施10.2 雨季施工保证措施11.民工工资保证措施 80附表一质量管理体系表附表二拟投入本项目的重要施工设备表附表三拟配置本项目的试验和检测仪器设备表附表四劳动力计划表附表五管理及后勤人员配置表附表六施工平面布置图附表七临时用地计划表1.工程概述1.1 工程概况 越西县大岩四级水电站位于越西县板桥乡大岩河上，系大岩河流域规划的梯级电站之一。电站为引水式开发的高水头电站，由取水枢纽、引水系统、厂区枢纽三部分构成。电站设计水头 196m，设计引水流量 3.16m3／s，装机容量 2×2.5MW，保证出力 0.945MW，年运用小时 4762h，数年平均发电量 2381 万 km·h。重要工程项目：开关站一座，放置 S9—3250／35 型升压变压器 2 台；管径 1.1 米的引水压力钢管 576.50 米；过水断面 1.80×1.335m 城门洞型 1／3引水隧洞 3199.942 米；长 26m 的底格栏栅坝一座及配套设备、电器等。 共分四个标段，本标段为 11 标： （l）引水隧洞引水隧洞重要由四部分构成，合计 3199．942m，占...
