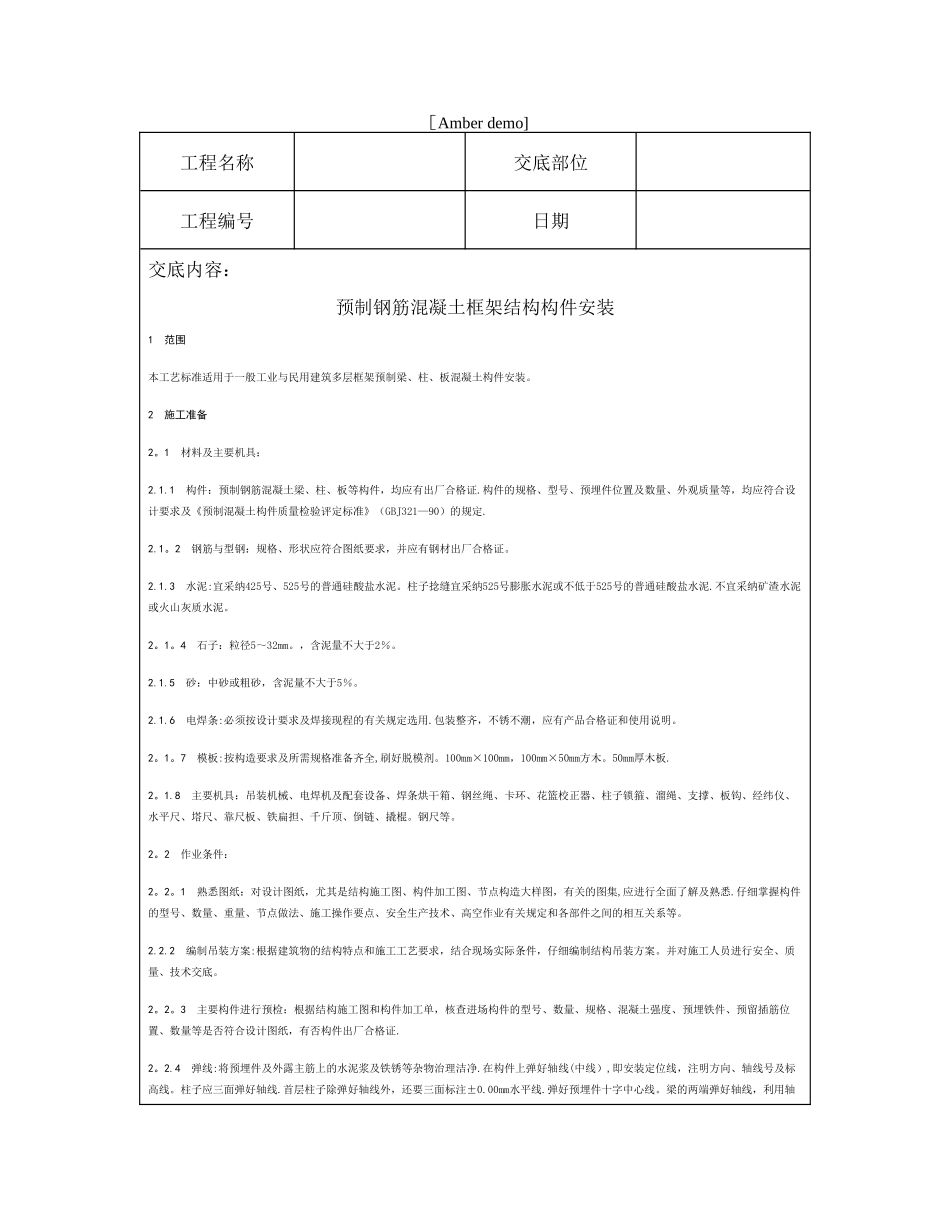

［Amber demo]工程名称 交底部位 工程编号 日期 交底内容：预制钢筋混凝土框架结构构件安装1 范围本工艺标准适用于一般工业与民用建筑多层框架预制梁、柱、板混凝土构件安装。2 施工准备2。1 材料及主要机具：2.1.1 构件：预制钢筋混凝土梁、柱、板等构件，均应有出厂合格证.构件的规格、型号、预埋件位置及数量、外观质量等，均应符合设计要求及《预制混凝土构件质量检验评定标准》（GBJ321—90）的规定.2.1。2 钢筋与型钢：规格、形状应符合图纸要求，并应有钢材出厂合格证。2.1.3 水泥:宜采纳425号、525号的普通硅酸盐水泥。柱子捻缝宜采纳525号膨胀水泥或不低于525号的普通硅酸盐水泥.不宜采纳矿渣水泥或火山灰质水泥。2。1。4 石子：粒径5～32mm。，含泥量不大于2％。2.1.5 砂：中砂或粗砂，含泥量不大于5％。2.1.6 电焊条:必须按设计要求及焊接现程的有关规定选用.包装整齐，不锈不潮，应有产品合格证和使用说明。2。1。7 模板:按构造要求及所需规格准备齐全,刷好脱模剂。100mm×100mm，100mm×50mm方木。50mm厚木板.2。1.8 主要机具：吊装机械、电焊机及配套设备、焊条烘干箱、钢丝绳、卡环、花篮校正器、柱子锁箍、溜绳、支撑、板钩、经纬仪、水平尺、塔尺、靠尺板、铁扁担、千斤顶、倒链、撬棍。钢尺等。2。2 作业条件：2。2。1 熟悉图纸：对设计图纸，尤其是结构施工图、构件加工图、节点构造大样图，有关的图集,应进行全面了解及熟悉.仔细掌握构件的型号、数量、重量、节点做法、施工操作要点、安全生产技术、高空作业有关规定和各部件之间的相互关系等。2.2.2 编制吊装方案:根据建筑物的结构特点和施工工艺要求，结合现场实际条件，仔细编制结构吊装方案。并对施工人员进行安全、质量、技术交底。2。2。3 主要构件进行预检：根据结构施工图和构件加工单，核查进场构件的型号、数量、规格、混凝土强度、预埋铁件、预留插筋位置、数量等是否符合设计图纸，有否构件出厂合格证.2。2.4 弹线:将预埋件及外露主筋上的水泥浆及铁锈等杂物治理洁净.在构件上弹好轴线(中线）,即安装定位线，注明方向、轴线号及标高线。柱子应三面弹好轴线.首层柱子除弹好轴线外，还要三面标注±0.00mm水平线.弹好预埋件十字中心线。梁的两端弹好轴线，利用轴工程名称 交底部位 工程编号 日期 线控制安装定位。2。2.5 控制楼层安装标高：构件连接锚固的结构部位施工完毕,放好楼层柱网轴位线及标高控制线,抹好上下柱子接头部位的叠合层,...
