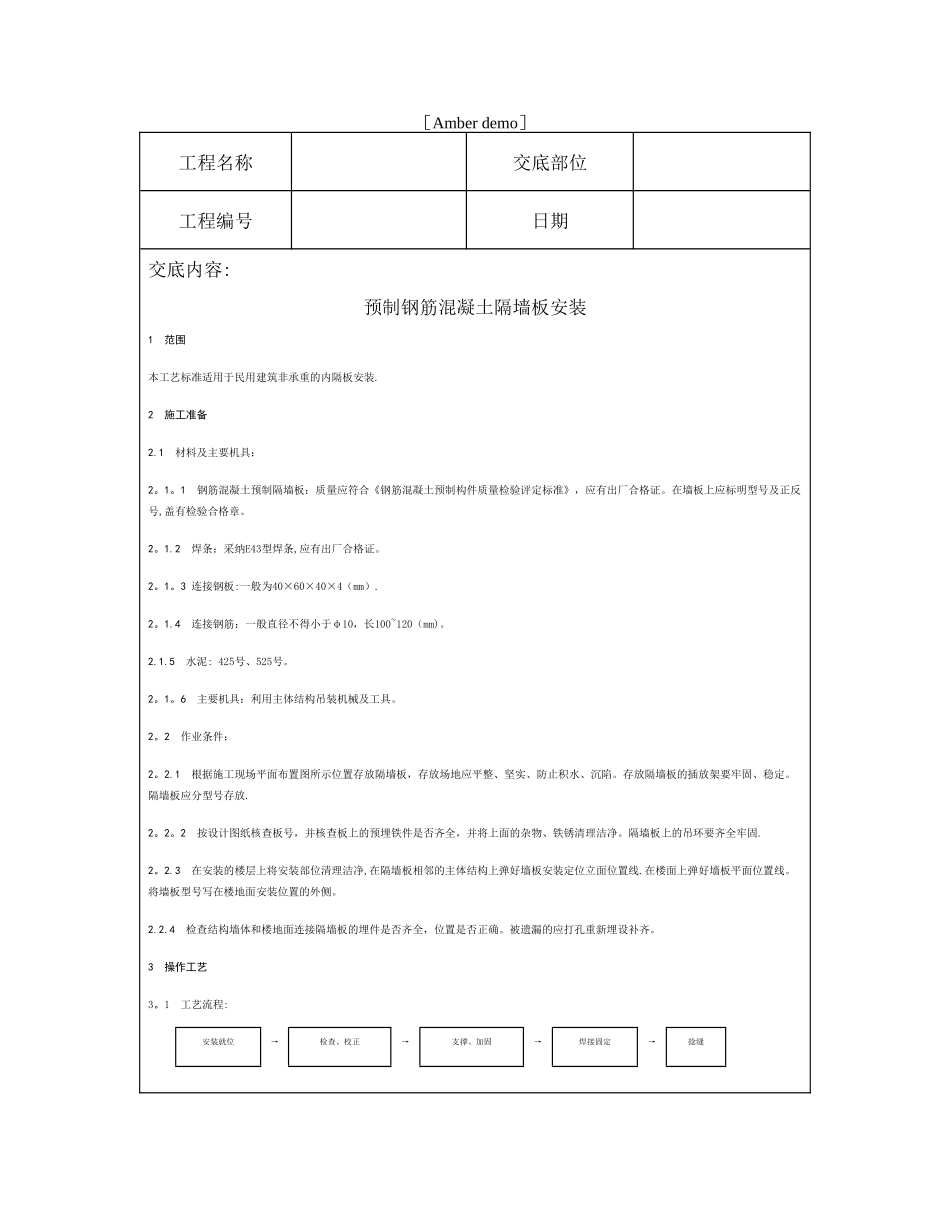

［Amber demo］工程名称 交底部位 工程编号 日期 交底内容:预制钢筋混凝土隔墙板安装1 范围本工艺标准适用于民用建筑非承重的内隔板安装.2 施工准备2.1 材料及主要机具：2。1。1 钢筋混凝土预制隔墙板：质量应符合《钢筋混凝土预制构件质量检验评定标准》，应有出厂合格证。在墙板上应标明型号及正反号,盖有检验合格章。2。1.2 焊条：采纳E43型焊条,应有出厂合格证。2。1。3 连接钢板:一般为40×60×40×4（mm）.2。1.4 连接钢筋：一般直径不得小于φ10，长100~120（mm)。2.1.5 水泥: 425号、525号。2。1。6 主要机具：利用主体结构吊装机械及工具。2。2 作业条件：2。2.1 根据施工现场平面布置图所示位置存放隔墙板，存放场地应平整、坚实、防止积水、沉陷。存放隔墙板的插放架要牢固、稳定。隔墙板应分型号存放.2。2。2 按设计图纸核查板号，并核查板上的预埋铁件是否齐全，并将上面的杂物、铁锈清理洁净。隔墙板上的吊环要齐全牢固.2。2.3 在安装的楼层上将安装部位清理洁净,在隔墙板相邻的主体结构上弹好墙板安装定位立面位置线.在楼面上弹好墙板平面位置线。将墙板型号写在楼地面安装位置的外侧。2.2.4 检查结构墙体和楼地面连接隔墙板的埋件是否齐全，位置是否正确。被遗漏的应打孔重新埋设补齐。3 操作工艺3。1 工艺流程: 安装就位 → 检查、校正 → 支撑、加固 → 焊接固定 → 捻缝 工程名称 交底部位 工程编号 日期 3。2 安装就位：隔墙板安装有两种方法,一种是可以随着结构施工在扣楼板前将板吊入随吊随安装、焊接；另一种是在扣楼板前将各房间需要的墙吊入房间内靠墙放稳当,待以后人工进行安装。3。3 检查校正:安装时核对型号，防止发生安错板号的现象。安装时根据楼面上已弹好的位置线摆放楔子,放稳墙板，用卡具在吊环部位对墙板作临时支撑卡牢.复查安装位置，调整偏差，用托线板作垂直校正。3.4 支撑加固：隔墙板水平位置及竖直位置校正以后，在吊环部位加支撑,将板下端的楔子扌背紧,防止位移、歪斜。板下缝高度以20~30mm为宜。严禁将隔墙板直接座落在楼板上干摆浮搁，而不加任何处理.3.5 焊接固定：隔墙板位置校正后，将板上的预埋件与结构墙体上（或隔墙板之间）的埋件用连接钢板焊接牢固，必须做三面围焊，埋件不得凸出结构墙面。3。6 捻缝:隔墙板焊接稳妥之后，四周边的缝隙均用1∶2.5水泥砂浆捻塞密实，砂浆内掺水泥用量10％的107胶，缝宽大于30mm时用C20豆石混凝土填满捻实。当板缝砂...
