挂篮拆除方案

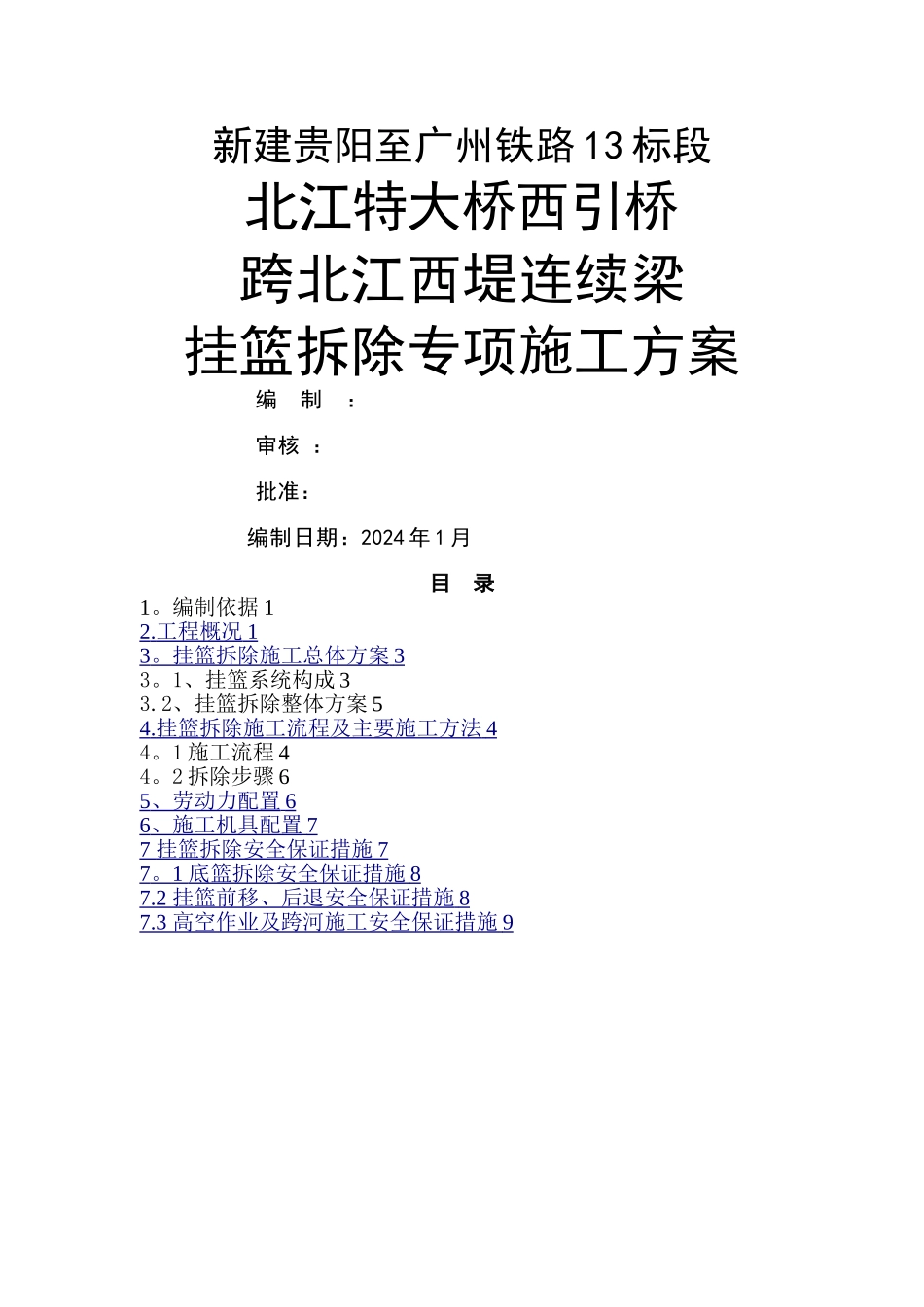

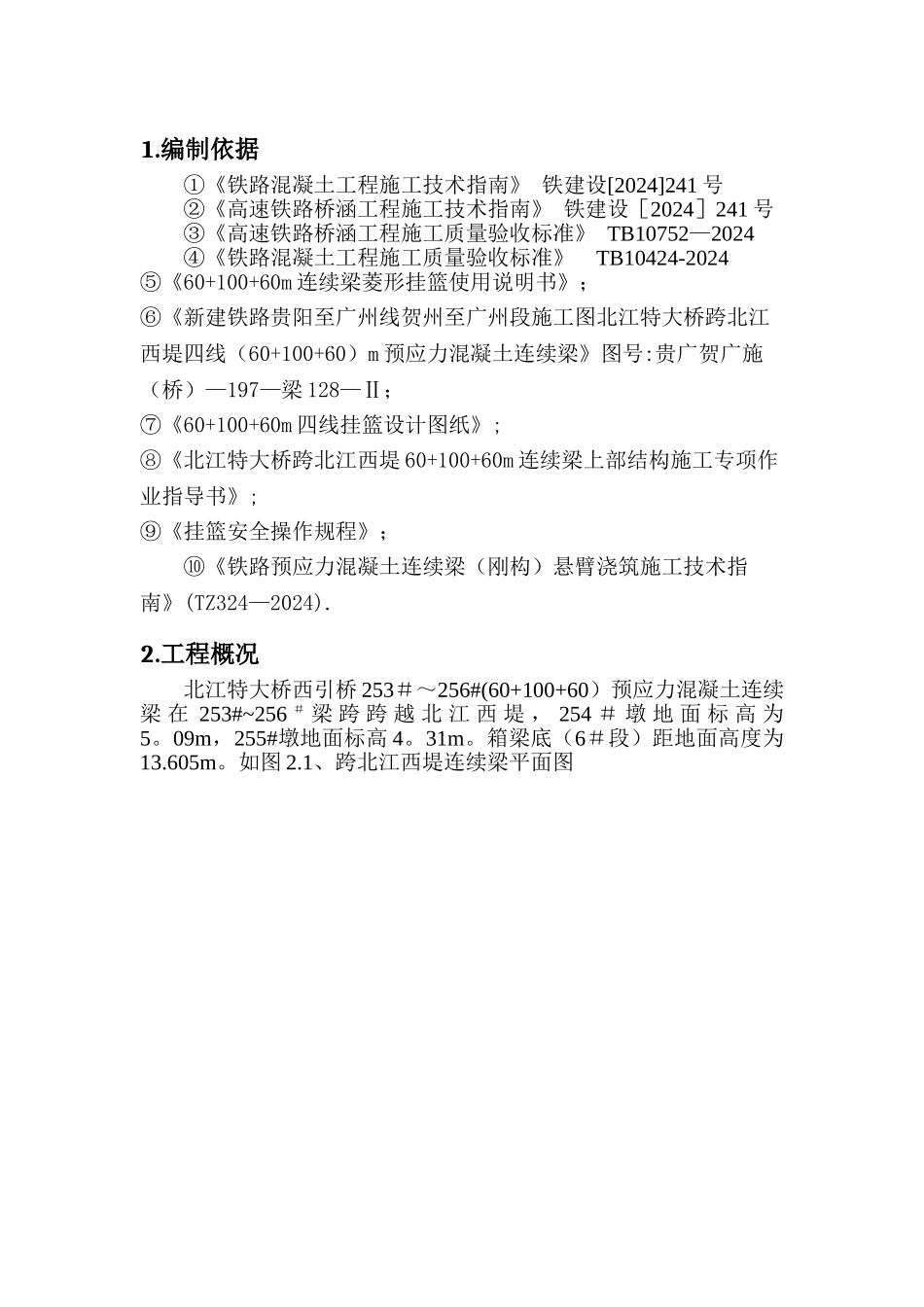

新建贵阳至广州铁路 13 标段北江特大桥西引桥跨北江西堤连续梁挂篮拆除专项施工方案编 制 ：审核 ：批准：编制日期：2024 年 1 月目 录1。编制依据 12 . 工程概况 1 3 。 挂篮拆除施工总体方案 3 3。1、挂篮系统构成 33.2、挂篮拆除整体方案 54 . 挂篮拆除施工流程及主要施工方法 4 4。1 施工流程 44。2 拆除步骤 65 、劳动力配置 6 6 、施工机具配置 7 7 挂篮拆除安全保证措施 7 7 。 1 底篮拆除安全保证措施 8 7.2 挂篮前移、后退安全保证措施 8 7.3 高空作业及跨河施工安全保证措施 9 1.编制依据①《铁路混凝土工程施工技术指南》 铁建设[2024]241 号②《高速铁路桥涵工程施工技术指南》 铁建设［2024］241 号 ③《高速铁路桥涵工程施工质量验收标准》 TB10752—2024④《铁路混凝土工程施工质量验收标准》 TB10424-2024⑤《60+100+60m 连续梁菱形挂篮使用说明书》；⑥《新建铁路贵阳至广州线贺州至广州段施工图北江特大桥跨北江西堤四线（60+100+60）m 预应力混凝土连续梁》图号:贵广贺广施（桥）—197—梁 128—Ⅱ；⑦《60+100+60m 四线挂篮设计图纸》;⑧《北江特大桥跨北江西堤 60+100+60m 连续梁上部结构施工专项作业指导书》;⑨《挂篮安全操作规程》；⑩《铁路预应力混凝土连续梁（刚构）悬臂浇筑施工技术指南》(TZ324—2024).2.工程概况北江特大桥西引桥 253＃～256#(60+100+60）预应力混凝土连续梁 在 253#~256 ＃ 梁 跨 跨 越 北 江 西 堤 ， 254 ＃ 墩 地 面 标 高 为5。09m，255#墩地面标高 4。31m。箱梁底（6＃段）距地面高度为13.605m。如图 2.1、跨北江西堤连续梁平面图图 2.1 跨北江西堤连续梁平面图3.挂篮拆除施工总体方案 3。1、挂篮系统构成（1）挂篮系统主要由主桁系统、走行锚固系统、导向系统、前上横梁系统、底篮系统、平台系统、模板系统组成.(2）模板系统由底模、外侧模、内模等三大部分组成。（3）各部份自成体系,相互独立且又相互联系。表一 挂篮主要构件重量表（一侧单台挂篮）序号构件名称重量（t)数量备注1底篮系统21.26812底篮前横梁A1。523底篮前横梁B1.5514底篮后横梁A1。425底篮后横梁B1。416纵梁0.25567主桁构架8。2481#杆件0。735492＃杆件1。3324103＃杆件1。1714114＃杆件1.4274125#杆件0.886413轨道0.806814导梁0。835815前上横梁A2。33216前上横梁A1.67117前横梁平台组件1。5118纵向张拉平台组件1.43119底篮前...
