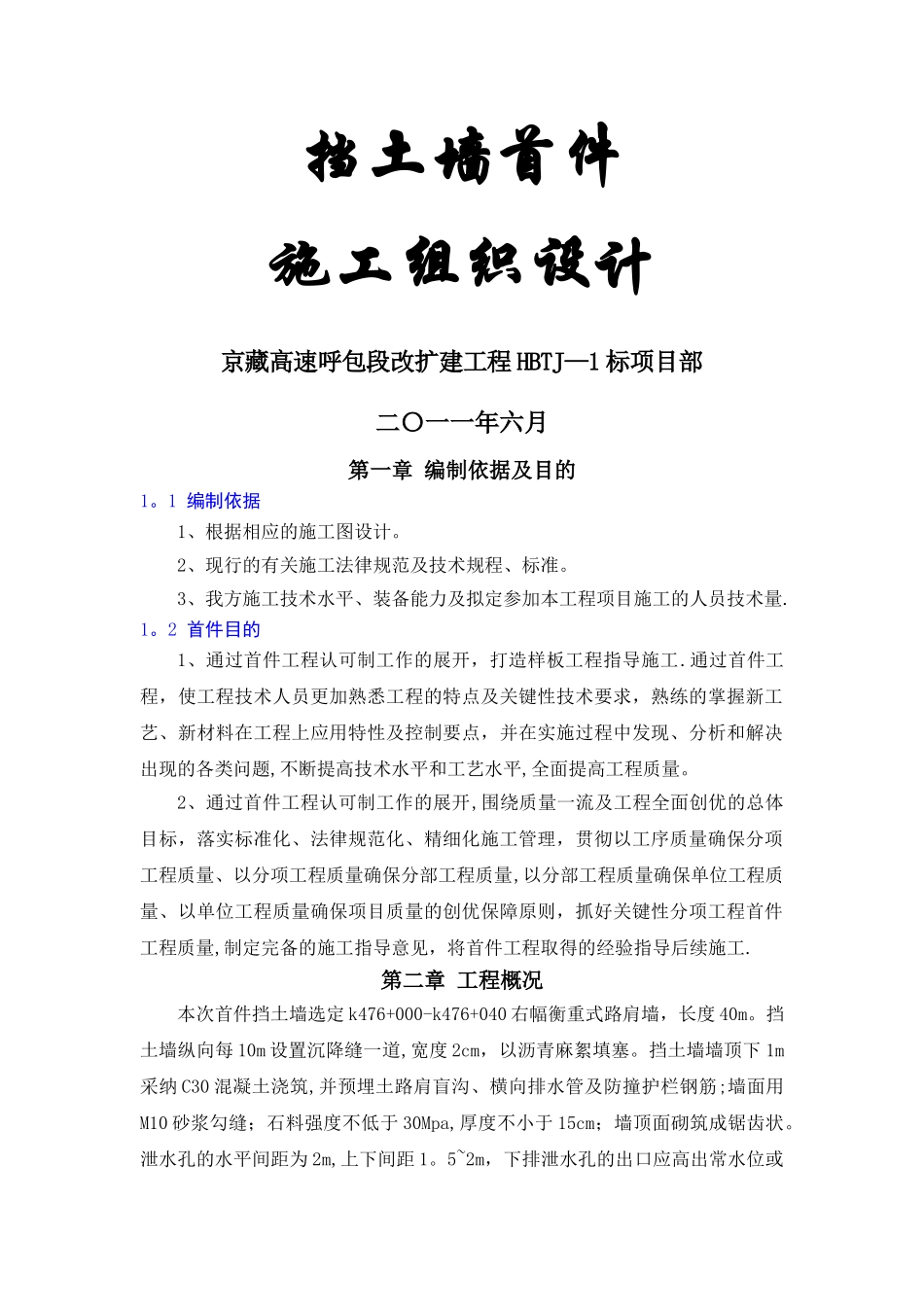

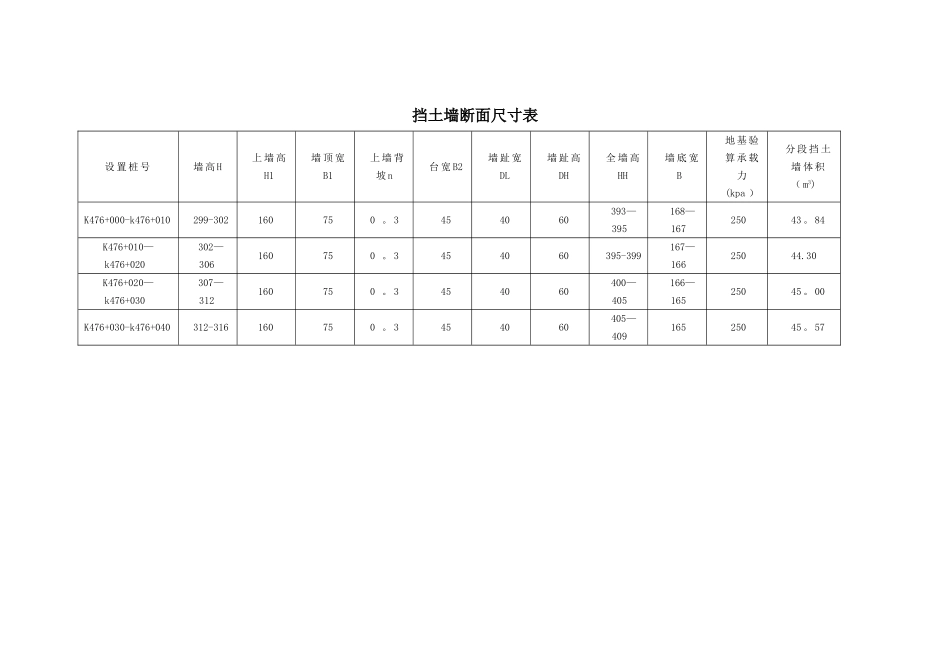

挡土墙首件施工组织设计京藏高速呼包段改扩建工程 HBTJ—1 标项目部二〇一一年六月第一章 编制依据及目的1。1 编制依据1、根据相应的施工图设计。2、现行的有关施工法律规范及技术规程、标准。3、我方施工技术水平、装备能力及拟定参加本工程项目施工的人员技术量.1。2 首件目的1、通过首件工程认可制工作的展开，打造样板工程指导施工.通过首件工程，使工程技术人员更加熟悉工程的特点及关键性技术要求，熟练的掌握新工艺、新材料在工程上应用特性及控制要点，并在实施过程中发现、分析和解决出现的各类问题,不断提高技术水平和工艺水平,全面提高工程质量。2、通过首件工程认可制工作的展开,围绕质量一流及工程全面创优的总体目标，落实标准化、法律规范化、精细化施工管理，贯彻以工序质量确保分项工程质量、以分项工程质量确保分部工程质量,以分部工程质量确保单位工程质量、以单位工程质量确保项目质量的创优保障原则，抓好关键性分项工程首件工程质量,制定完备的施工指导意见，将首件工程取得的经验指导后续施工.第二章 工程概况本次首件挡土墙选定 k476+000-k476+040 右幅衡重式路肩墙，长度 40m。挡土墙纵向每 10m 设置沉降缝一道,宽度 2cm，以沥青麻絮填塞。挡土墙墙顶下 1m采纳 C30 混凝土浇筑,并预埋土路肩盲沟、横向排水管及防撞护栏钢筋;墙面用M10 砂浆勾缝；石料强度不低于 30Mpa,厚度不小于 15cm；墙顶面砌筑成锯齿状。泄水孔的水平间距为 2m,上下间距 1。5~2m，下排泄水孔的出口应高出常水位或墙前地面线 30cm，孔内埋设 Φ10 硬塑排水管，进水端头用反滤土工布包裹.本段首件挡土墙主要工程数量约为 :M10 浆砌片石 307m3，砂砾反滤层32。7m3,开挖土方 144m3，基础回填土方 64。8m3，墙背回填砂砾土 259m3，Φ10 塑料排水管 19.34m,HRB335 钢筋 3364.4kg，R235 钢筋 137。6kg。首件挡土墙具体断面尺寸及结构形式图如下：挡土墙断面尺寸表设 置 桩 号墙 高 H上 墙 高H1墙 顶 宽B1上 墙 背坡 n台 宽 B2墙 趾 宽DL墙 趾 高DH全 墙 高HH墙 底 宽B地 基 验算 承 载力(kpa ）分 段 挡 土墙 体 积（ m3)K476+000-k476+010299-302160750 。 3454060393—395168—16725043 。 84K476+010—k476+020302—306160750 。 3454060395-399167—16625044.30K476+020—k476+030307—312160750 。 3454060400—405166—16525045 。 00K476+030-k476+040312-316160750 ...
