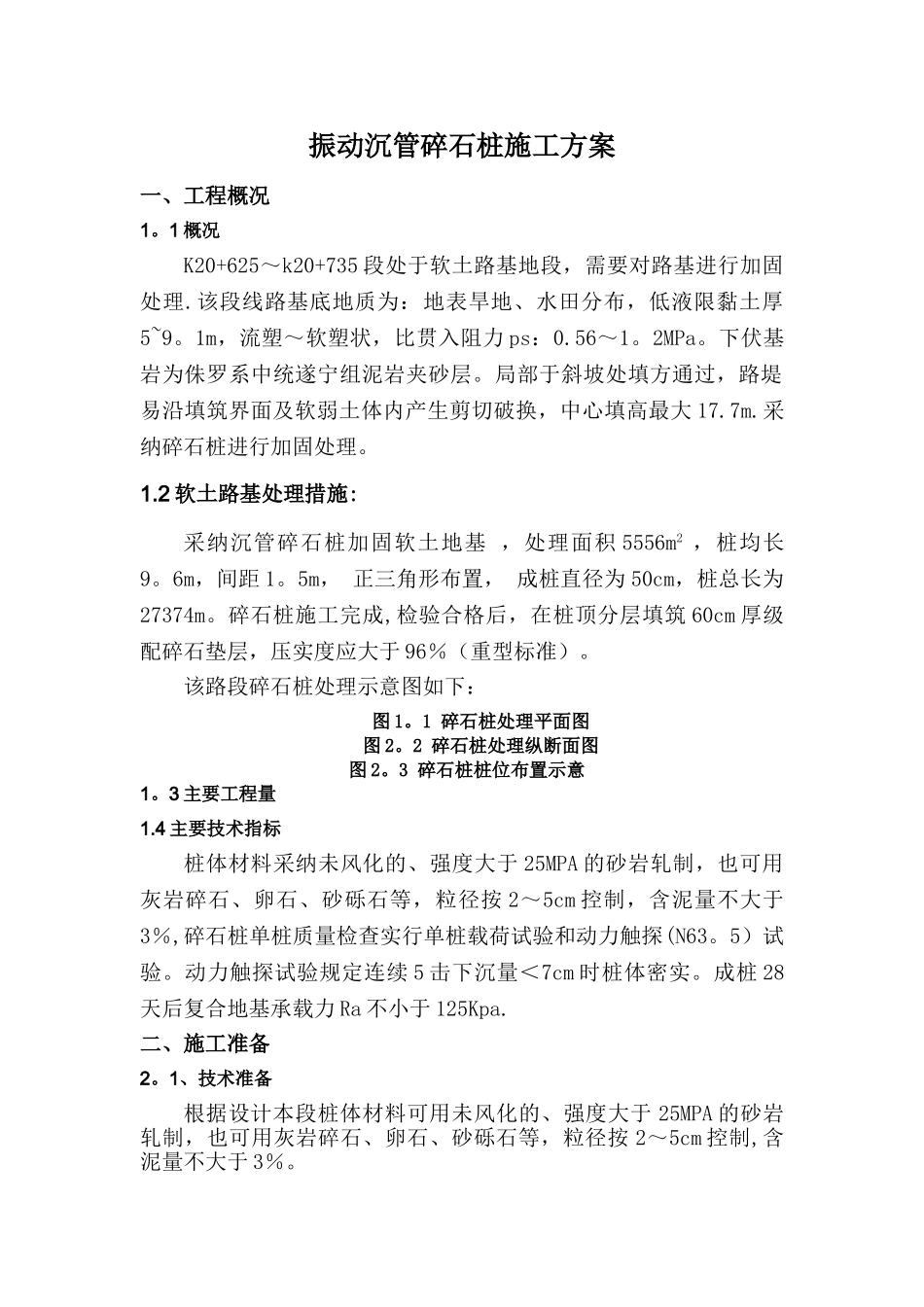

振动沉管碎石桩施工方案一、工程概况1。1 概况K20+625～k20+735 段处于软土路基地段，需要对路基进行加固处理.该段线路基底地质为：地表旱地、水田分布，低液限黏土厚5~9。1m，流塑～软塑状，比贯入阻力 ps：0.56～1。2MPa。下伏基岩为侏罗系中统遂宁组泥岩夹砂层。局部于斜坡处填方通过，路堤易沿填筑界面及软弱土体内产生剪切破换，中心填高最大 17.7m.采纳碎石桩进行加固处理。1.2 软土路基处理措施:采纳沉管碎石桩加固软土地基 ，处理面积 5556m2 ，桩均长9。6m，间距 1。5m， 正三角形布置， 成桩直径为 50cm，桩总长为27374m。碎石桩施工完成,检验合格后，在桩顶分层填筑 60cm 厚级配碎石垫层，压实度应大于 96％（重型标准）。该路段碎石桩处理示意图如下：图 1。1 碎石桩处理平面图图 2。2 碎石桩处理纵断面图 图 2。3 碎石桩桩位布置示意1。3 主要工程量1.4 主要技术指标桩体材料采纳未风化的、强度大于 25MPA 的砂岩轧制，也可用灰岩碎石、卵石、砂砾石等，粒径按 2～5cm 控制，含泥量不大于3％,碎石桩单桩质量检查实行单桩载荷试验和动力触探(N63。5）试验。动力触探试验规定连续 5 击下沉量＜7cm 时桩体密实。成桩 28天后复合地基承载力 Ra 不小于 125Kpa.二、施工准备2。1、技术准备根据设计本段桩体材料可用未风化的、强度大于 25MPA 的砂岩轧制，也可用灰岩碎石、卵石、砂砾石等，粒径按 2～5cm 控制,含泥量不大于 3％。每工点施工前根据法律规范及设计要求进行成桩工艺性试验,待工艺试验桩经检验满足设计和质量要求后,并报监理单位确认后，进行大面积施工。根据设计资料绘制碎石桩布桩图，并注明桩位编号及施工说明。采纳全站仪或经纬仪进行现场桩位放样,做好标志桩.确定施打顺序：施工顺序采纳跳打形式，并由外缘向中心进行,相邻两根桩必须采纳跳跃间打。2。2 振动沉管打桩机准备根据地质情况、设计要求,选用 55KW 振动沉管桩机；2。3、施工道路及场地准备首批进场机械入场后,即进行进场道路的拓宽压实工作,并及时作好临建区、堆料区的范围规划,作好现场规划平整等工作,尽早进行临建搭投.2。4 施工用水准备由于现场施工生产用水无法满足施工要求,开工前应打井作为水源。生活用水由现场设置的自来水作为饮用水源。2。5、施工用电施工用电自备一台 150kw 发电机组。2。6、资源准备1）按工程总体布置要求安排人员、机械的逐步入场，并对入场机械进行使用前维修保养及试运转和报验.2）...
