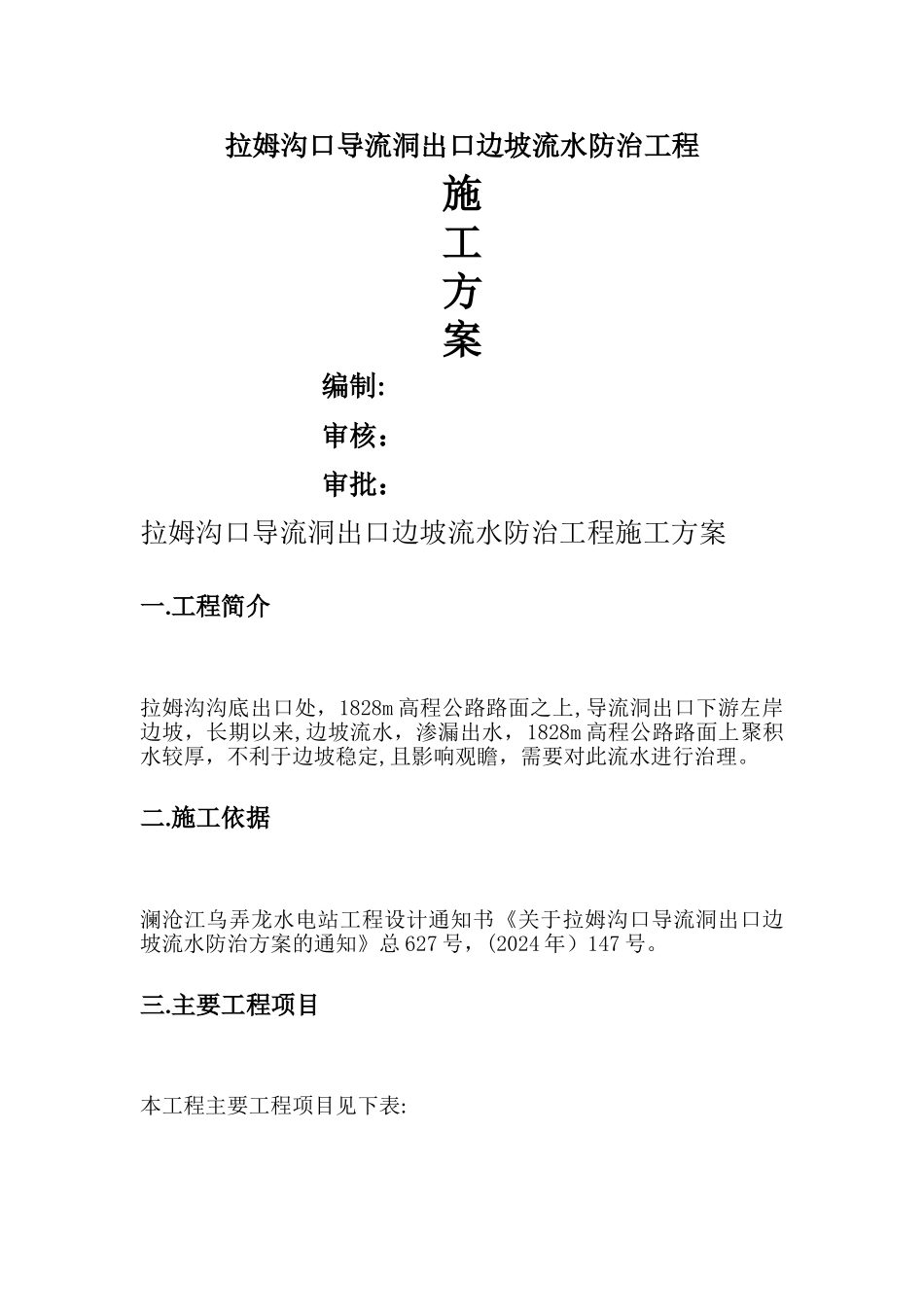

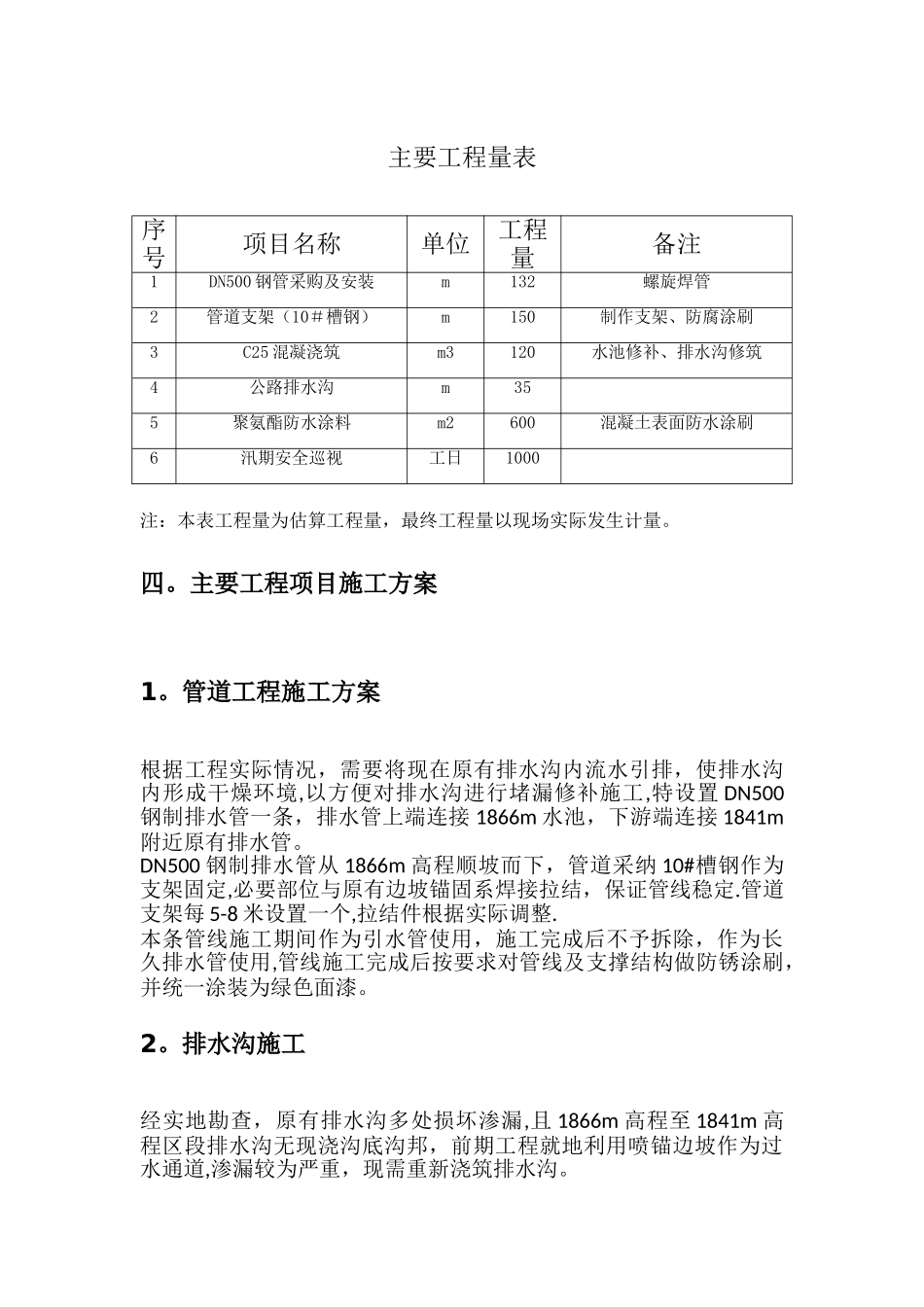

拉姆沟口导流洞出口边坡流水防治工程施工方案编制:审核:审批:拉姆沟口导流洞出口边坡流水防治工程施工方案一.工程简介拉姆沟沟底出口处,1828m 高程公路路面之上,导流洞出口下游左岸边坡,长期以来,边坡流水,渗漏出水,1828m 高程公路路面上聚积水较厚,不利于边坡稳定,且影响观瞻,需要对此流水进行治理。二.施工依据澜沧江乌弄龙水电站工程设计通知书《关于拉姆沟口导流洞出口边坡流水防治方案的通知》总 627 号,(2024 年)147 号。三.主要工程项目本工程主要工程项目见下表:注:本表工程量为估算工程量,最终工程量以现场实际发生计量。四。主要工程项目施工方案1。管道工程施工方案根据工程实际情况,需要将现在原有排水沟内流水引排,使排水沟内形成干燥环境,以方便对排水沟进行堵漏修补施工,特设置 DN500钢制排水管一条,排水管上端连接 1866m 水池,下游端连接 1841m附近原有排水管。DN500 钢制排水管从 1866m 高程顺坡而下,管道采纳 10#槽钢作为支架固定,必要部位与原有边坡锚固系焊接拉结,保证管线稳定.管道支架每 5-8 米设置一个,拉结件根据实际调整.本条管线施工期间作为引水管使用,施工完成后不予拆除,作为长久排水管使用,管线施工完成后按要求对管线及支撑结构做防锈涂刷,并统一涂装为绿色面漆。2。排水沟施工经实地勘查,原有排水沟多处损坏渗漏,且 1866m 高程至 1841m 高程区段排水沟无现浇沟底沟邦,前期工程就地利用喷锚边坡作为过水通道,渗漏较为严重,现需重新浇筑排水沟。主要工程量表序号项目名称单位工程量备注1DN500 钢管采购及安装m132螺旋焊管2管道支架(10#槽钢)m150制作支架、防腐涂刷3C25 混凝浇筑m3120水池修补、排水沟修筑4公路排水沟m355聚氨酯防水涂料m2600混凝土表面防水涂刷6汛期安全巡视工日1000待引水管施工完成后将水引流至管内,使现有排水沟形成干燥环境,方可开始排水沟施工,施工步骤为:2.1 清理排查清理排水沟内杂物、淤泥,清理完成后采纳 C25 混凝土对排查中发现的孔洞、裂缝进行填塞封堵,封堵工作完成混凝土强度满足要求后方可开始下步工序施工.2.2 凿毛所有新旧混凝土结合面均需进行凿毛处理,凿毛必须彻底全面,凿毛完成后及时清理仓面.2。3 混凝土排水沟浇筑排水沟采纳 C25 混凝土,施工时应一次浇筑成型,如因现场条件限制不能一次成型的,先浇筑沟底再进行两侧沟邦浇筑,并对施工缝位置进行防渗处理。排水沟截面尺寸可根据现场实际地形调整,但应满足过水需...
