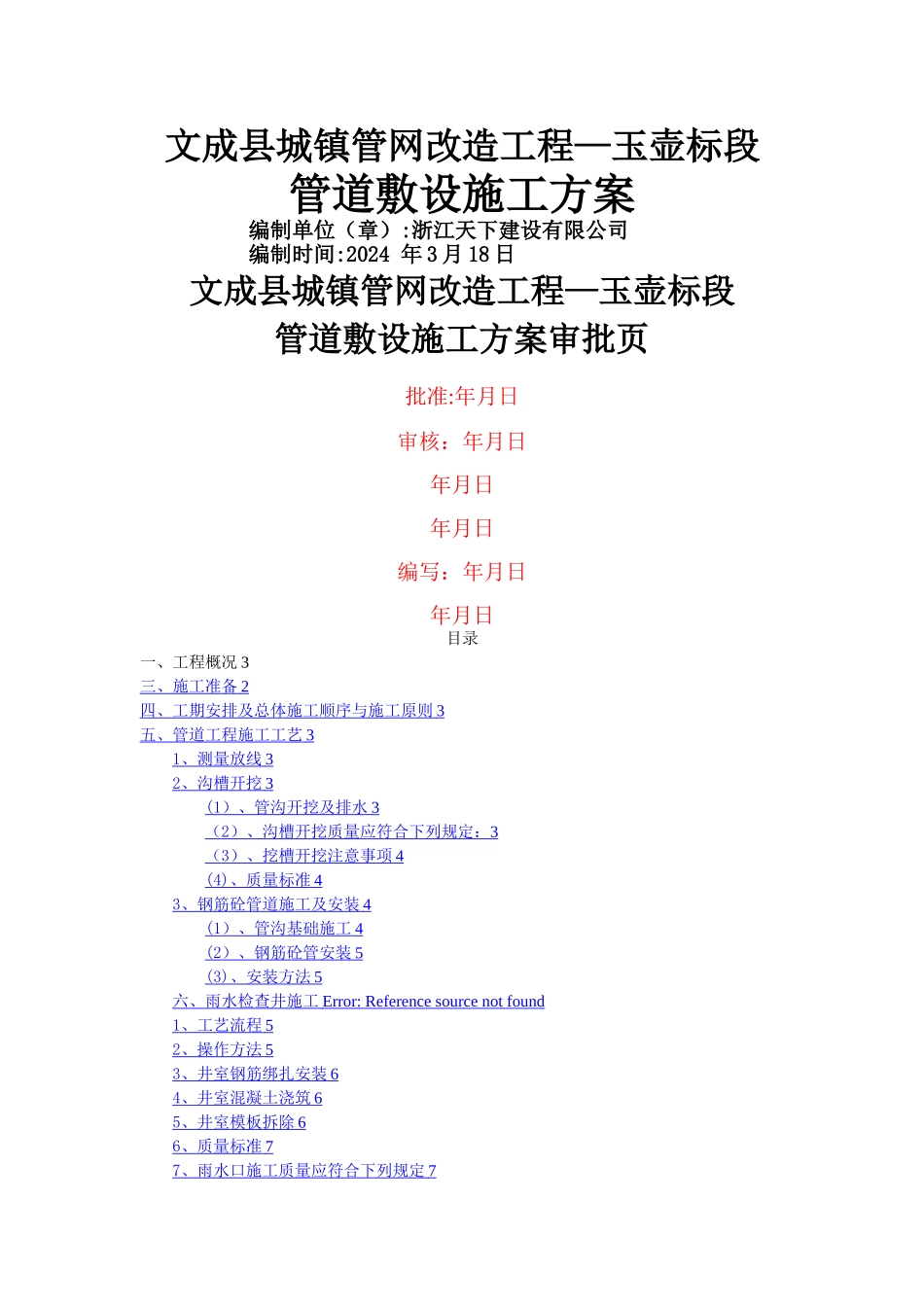

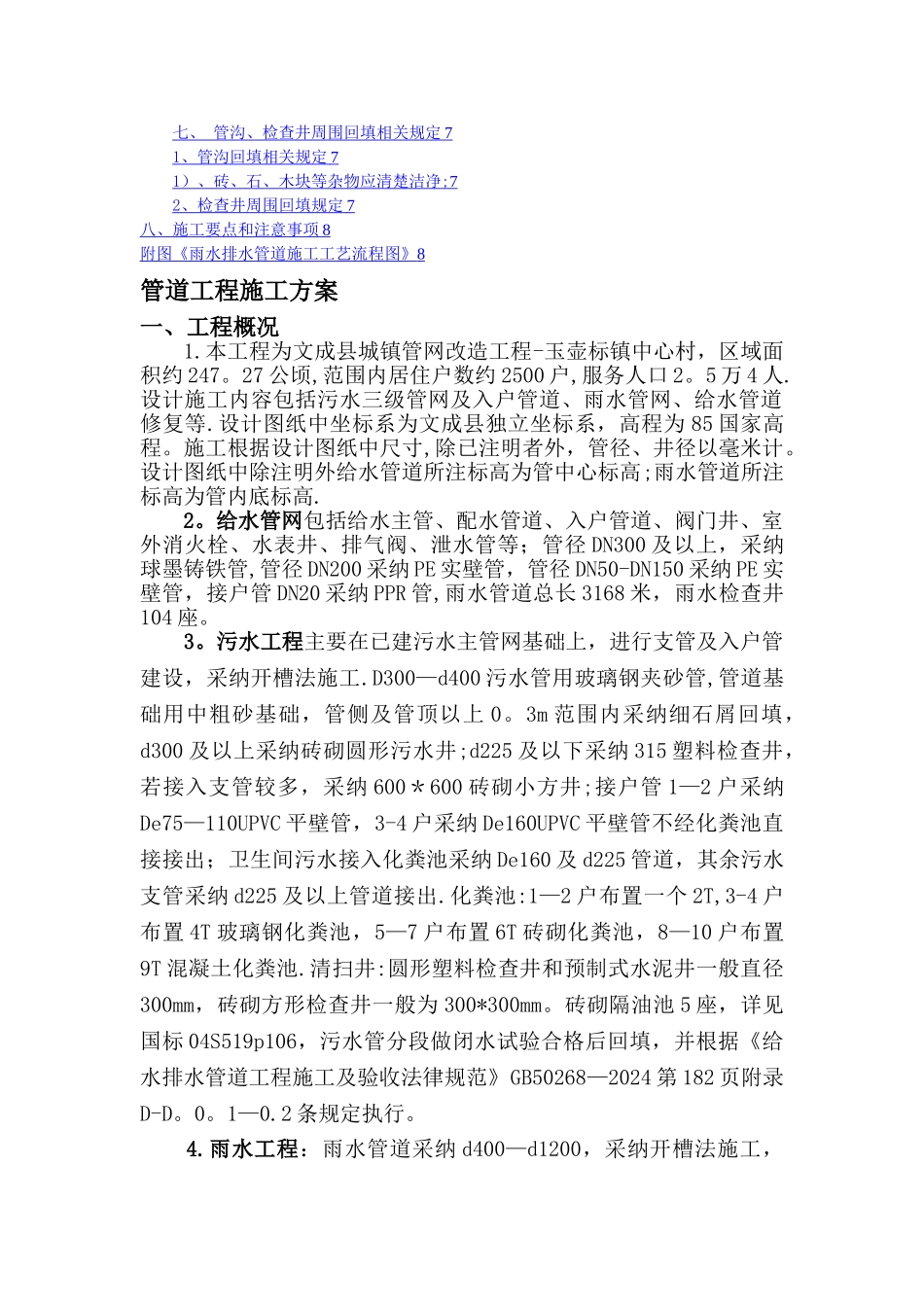

文成县城镇管网改造工程—玉壶标段管道敷设施工方案编制单位(章):浙江天下建设有限公司编制时间:2024 年 3 月 18 日文成县城镇管网改造工程—玉壶标段管道敷设施工方案审批页批准:年月日审核:年月日年月日年月日编写:年月日年月日目录一、工程概况 3三、施工准备 2 四、工期安排及 总体施工顺序与施工原则 3 五、管道工程施工工艺 3 1 、测量放线 3 2 、沟槽开挖 3 (1 )、管沟开挖及排水 3 ( 2 )、沟槽开挖质量应符合下列规定: 3 ( 3 )、挖槽开挖注意事项 4 (4) 、质量标准 4 3 、钢筋砼管道施工及安装 4 (1 )、管沟基础施工 4 (2 )、钢筋砼管安装 5 (3) 、安装方法 5 六、雨水检查井施工 Error: Reference source not found 1 、工艺流程 5 2 、操作方法 5 3 、井室钢筋绑扎安装 6 4 、井室混凝土浇筑 6 5 、井室模板拆除 6 6 、质量标准 7 7 、雨水口施工质量应符合下列规定 7 七、 管沟、检查井周围回填相关规定 7 1 、管沟回填相关规定 7 1 )、砖、石、木块等杂物应清楚洁净 ; 7 2 、检查井周围回填规定 7 八、施工要点和注意事项 8 附图《雨水排水管道施工工艺流程图》 8 管道工程施工方案一、工程概况1.本工程为文成县城镇管网改造工程-玉壶标镇中心村,区域面积约 247。27 公顷,范围内居住户数约 2500 户,服务人口 2。5 万 4 人.设计施工内容包括污水三级管网及入户管道、雨水管网、给水管道修复等.设计图纸中坐标系为文成县独立坐标系,高程为 85 国家高程。施工根据设计图纸中尺寸,除已注明者外,管径、井径以毫米计。设计图纸中除注明外给水管道所注标高为管中心标高;雨水管道所注标高为管内底标高.2。给水管网包括给水主管、配水管道、入户管道、阀门井、室外消火栓、水表井、排气阀、泄水管等;管径 DN300 及以上,采纳球墨铸铁管,管径 DN200 采纳 PE 实壁管,管径 DN50-DN150 采纳 PE 实壁管,接户管 DN20 采纳 PPR 管,雨水管道总长 3168 米,雨水检查井104 座。 3。污水工程主要在已建污水主管网基础上,进行支管及入户管建设,采纳开槽法施工.D300—d400 污水管用玻璃钢夹砂管,管道基础用中粗砂基础,管侧及管顶以上 0。3m 范围内采纳细石屑回填,d300 及以上采纳砖砌圆形污水井;d225 及以下采纳 315 塑料检查井,若接入支管较多,采纳 600*600 砖砌小方井;接户管 1—2 户采纳De7...
