排水管道深基坑开挖专项施工方案VIP专享

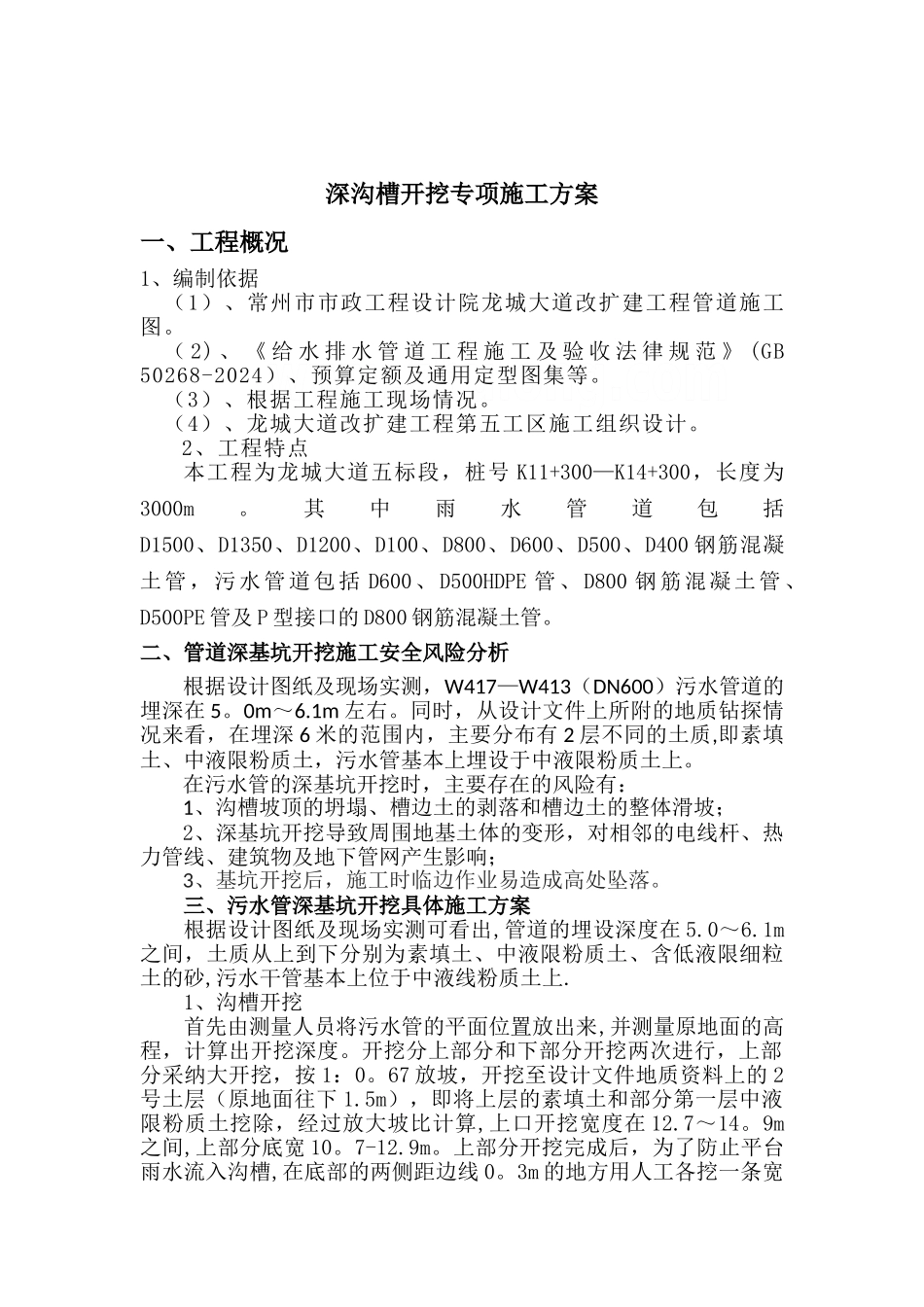

深沟槽开挖专项施工方案一、工程概况1、编制依据（1）、常州市市政工程设计院龙城大道改扩建工程管道施工图。（ 2) 、 《 给 水 排 水 管 道 工 程 施 工 及 验 收 法 律 规 范 》 (GB 50268-2024）、预算定额及通用定型图集等。（3）、根据工程施工现场情况。（4）、龙城大道改扩建工程第五工区施工组织设计。2、工程特点本工程为龙城大道五标段，桩号 K11+300—K14+300，长度为3000m。其中雨水管道包括D1500、D1350、D1200、D100、D800、D600、D500、D400 钢筋混凝土管，污水管道包括 D600、D500HDPE 管、D800 钢筋混凝土管 、D500PE 管及 P 型接口的 D800 钢筋混凝土管。二、管道深基坑开挖施工安全风险分析根据设计图纸及现场实测，W417—W413（DN600）污水管道的埋深在 5。0m～6.1m 左右。同时，从设计文件上所附的地质钻探情况来看，在埋深 6 米的范围内，主要分布有 2 层不同的土质,即素填土、中液限粉质土，污水管基本上埋设于中液限粉质土上。在污水管的深基坑开挖时，主要存在的风险有：1、沟槽坡顶的坍塌、槽边土的剥落和槽边土的整体滑坡；2、深基坑开挖导致周围地基土体的变形，对相邻的电线杆、热力管线、建筑物及地下管网产生影响；3、基坑开挖后，施工时临边作业易造成高处坠落。三、污水管深基坑开挖具体施工方案根据设计图纸及现场实测可看出,管道的埋设深度在 5.0～6.1m之间，土质从上到下分别为素填土、中液限粉质土、含低液限细粒土的砂,污水干管基本上位于中液线粉质土上.1、沟槽开挖首先由测量人员将污水管的平面位置放出来,并测量原地面的高程，计算出开挖深度。开挖分上部分和下部分开挖两次进行，上部分采纳大开挖，按 1：0。67 放坡，开挖至设计文件地质资料上的 2号土层（原地面往下 1.5m），即将上层的素填土和部分第一层中液限粉质土挖除，经过放大坡比计算,上口开挖宽度在 12.7～14。9m之间,上部分底宽 10。7-12.9m。上部分开挖完成后，为了防止平台雨水流入沟槽,在底部的两侧距边线 0。3m 的地方用人工各挖一条宽0.3m，深 0.3m 的纵向排水沟,在两个窨井的中部挖一个 1000mm＊1000mm、深 1500mm 的集水坑，以便下雨时抽水.下部分开挖仍采纳放坡开挖,坡度按有动载 1：1 放坡，下部底宽 1。7m。下层沟槽开挖土方大部格外运，不能堆在上部分开挖的平台内，堆置在边线以外时，距上口开挖边线不得小于 2m，高度不得大于 1。5m。在沟槽的底部两侧，各开挖一...
