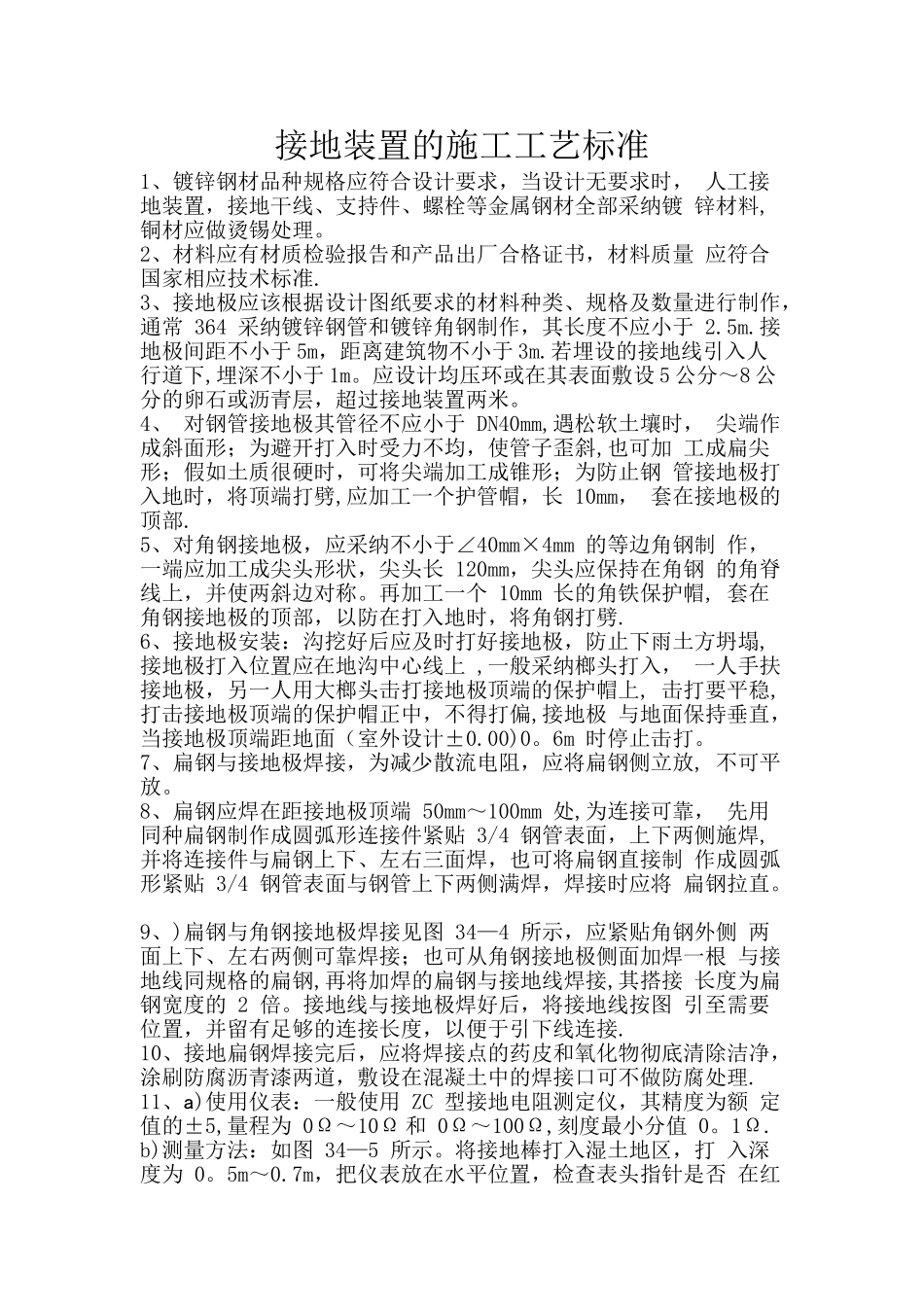

接地装置的施工工艺标准1、镀锌钢材品种规格应符合设计要求，当设计无要求时， 人工接地装置，接地干线、支持件、螺栓等金属钢材全部采纳镀 锌材料,铜材应做烫锡处理。 2、材料应有材质检验报告和产品出厂合格证书，材料质量 应符合国家相应技术标准.3、接地极应该根据设计图纸要求的材料种类、规格及数量进行制作，通常 364 采纳镀锌钢管和镀锌角钢制作，其长度不应小于 2.5m.接地极间距不小于 5m，距离建筑物不小于 3m.若埋设的接地线引入人行道下,埋深不小于 1m。应设计均压环或在其表面敷设 5 公分～8 公分的卵石或沥青层，超过接地装置两米。4、 对钢管接地极其管径不应小于 DN40mm,遇松软土壤时， 尖端作成斜面形；为避开打入时受力不均，使管子歪斜,也可加 工成扁尖形；假如土质很硬时，可将尖端加工成锥形；为防止钢 管接地极打入地时，将顶端打劈,应加工一个护管帽，长 10mm， 套在接地极的顶部. 5、对角钢接地极，应采纳不小于∠40mm×4mm 的等边角钢制 作，一端应加工成尖头形状，尖头长 120mm，尖头应保持在角钢 的角脊线上，并使两斜边对称。再加工一个 10mm 长的角铁保护帽, 套在角钢接地极的顶部，以防在打入地时，将角钢打劈. 6、接地极安装：沟挖好后应及时打好接地极，防止下雨土方坍塌,接地极打入位置应在地沟中心线上 ,一般采纳榔头打入， 一人手扶接地极，另一人用大榔头击打接地极顶端的保护帽上, 击打要平稳,打击接地极顶端的保护帽正中，不得打偏,接地极 与地面保持垂直，当接地极顶端距地面（室外设计±0.00)0。6m 时停止击打。 7、扁钢与接地极焊接，为减少散流电阻，应将扁钢侧立放, 不可平放。 8、扁钢应焊在距接地极顶端 50mm～100mm 处,为连接可靠， 先用同种扁钢制作成圆弧形连接件紧贴 3/4 钢管表面，上下两侧施焊,并将连接件与扁钢上下、左右三面焊，也可将扁钢直接制 作成圆弧形紧贴 3/4 钢管表面与钢管上下两侧满焊，焊接时应将 扁钢拉直。 9、)扁钢与角钢接地极焊接见图 34—4 所示，应紧贴角钢外侧 两面上下、左右两侧可靠焊接；也可从角钢接地极侧面加焊一根 与接地线同规格的扁钢,再将加焊的扁钢与接地线焊接,其搭接 长度为扁钢宽度的 2 倍。接地线与接地极焊好后，将接地线按图 引至需要位置，并留有足够的连接长度，以便于引下线连接.10、接地扁钢焊接完后，应将焊接点的药皮和氧化物彻底清除洁净，涂刷防腐沥青漆两道，敷设在混凝土中的焊接口...
