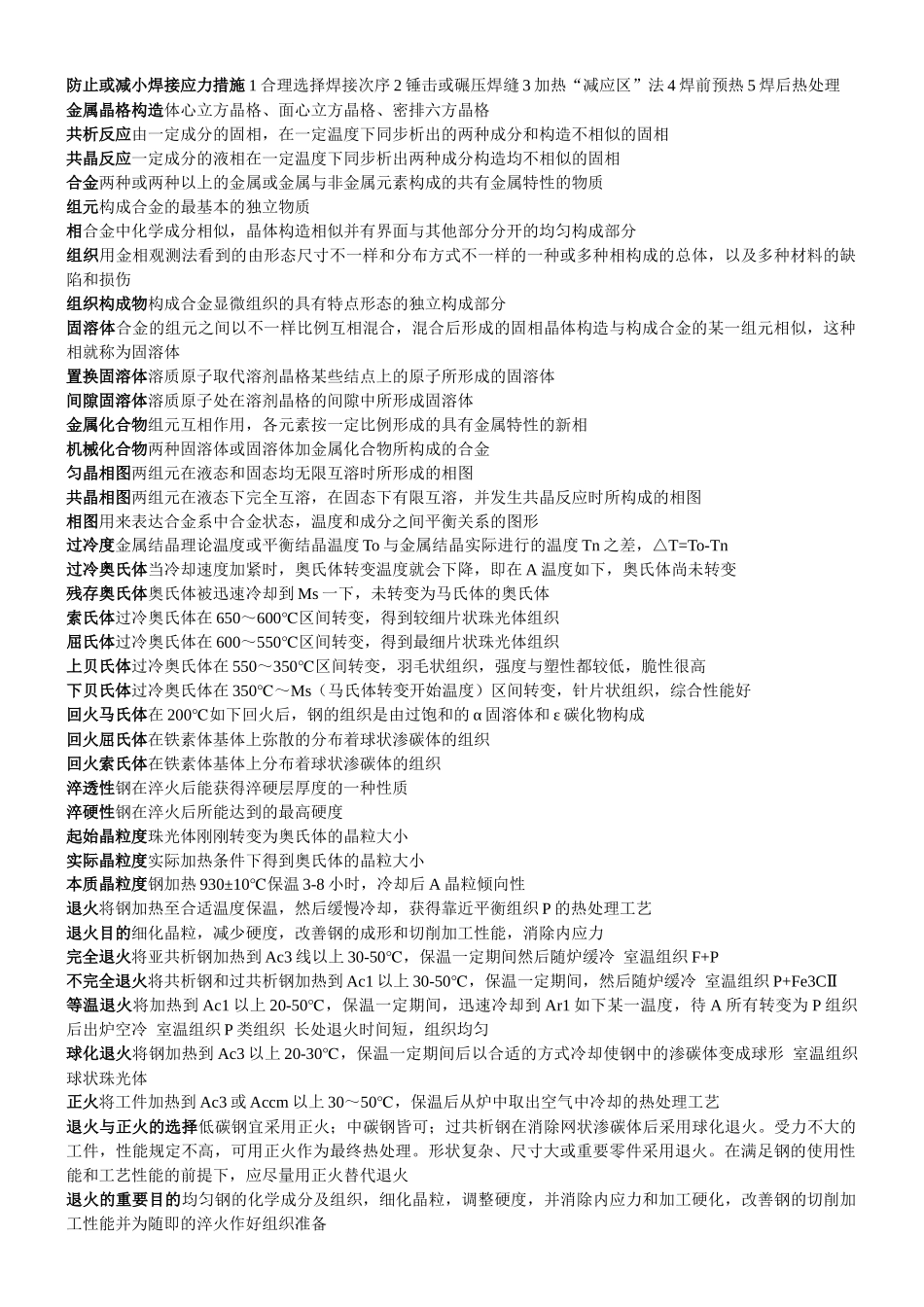

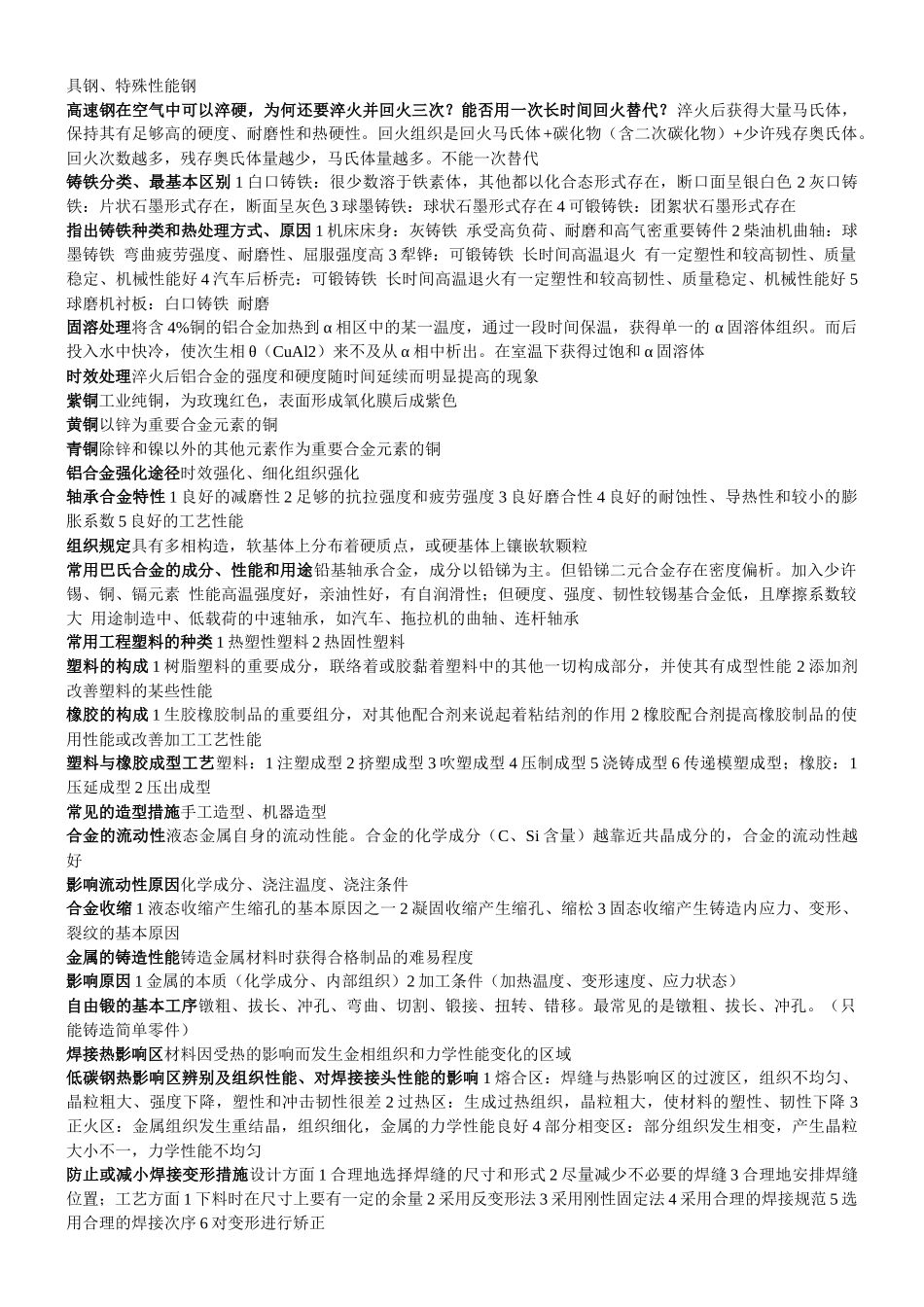

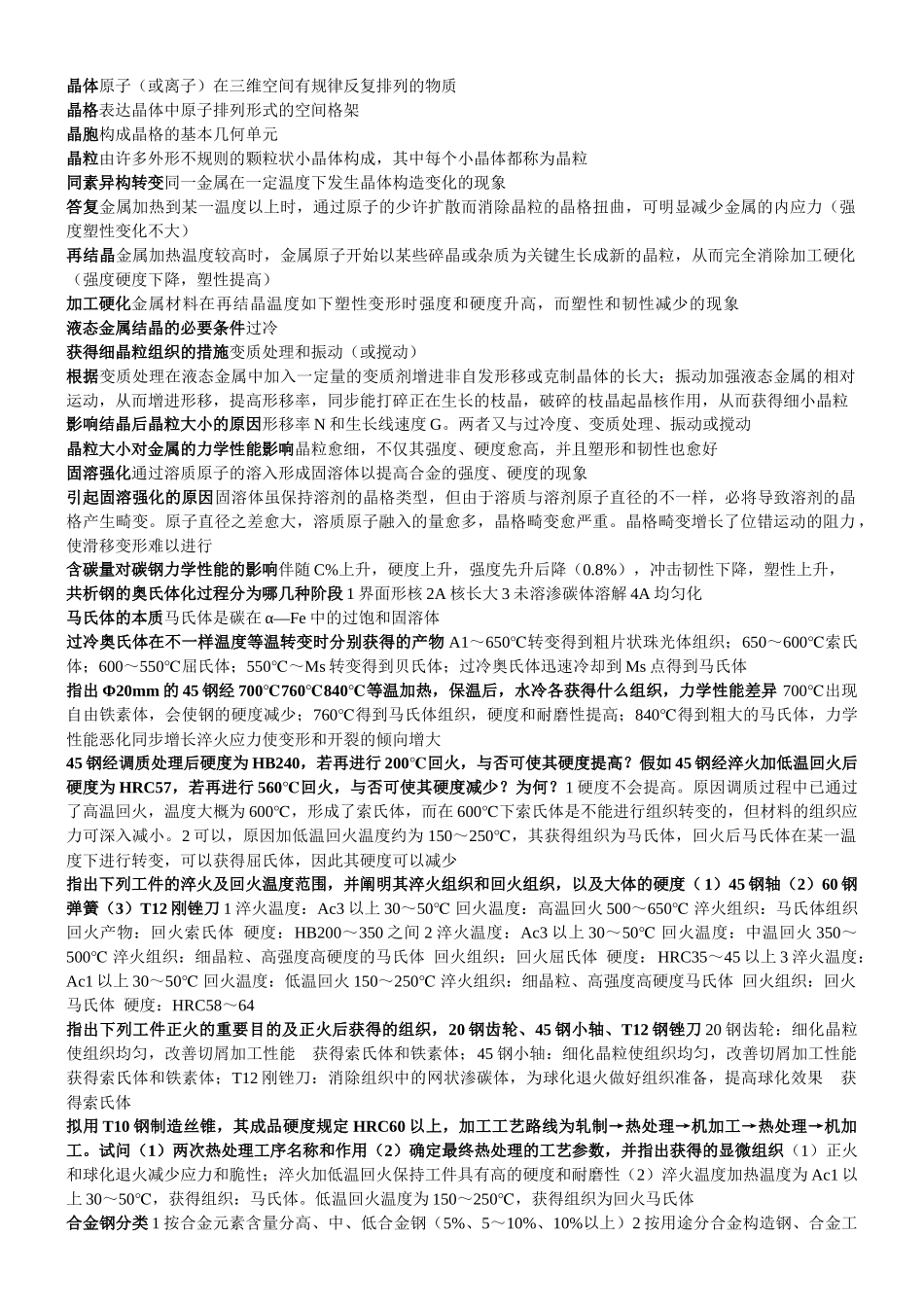

晶体原子（或离子）在三维空间有规律反复排列的物质晶格表达晶体中原子排列形式的空间格架晶胞构成晶格的基本几何单元晶粒由许多外形不规则的颗粒状小晶体构成，其中每个小晶体都称为晶粒同素异构转变同一金属在一定温度下发生晶体构造变化的现象答复金属加热到某一温度以上时，通过原子的少许扩散而消除晶粒的晶格扭曲，可明显减少金属的内应力（强度塑性变化不大）再结晶金属加热温度较高时，金属原子开始以某些碎晶或杂质为关键生长成新的晶粒，从而完全消除加工硬化（强度硬度下降，塑性提高）加工硬化金属材料在再结晶温度如下塑性变形时强度和硬度升高，而塑性和韧性减少的现象液态金属结晶的必要条件过冷获得细晶粒组织的措施变质处理和振动（或搅动）根据变质处理在液态金属中加入一定量的变质剂增进非自发形移或克制晶体的长大；振动加强液态金属的相对运动，从而增进形移，提高形移率，同步能打碎正在生长的枝晶，破碎的枝晶起晶核作用，从而获得细小晶粒影响结晶后晶粒大小的原因形移率 N 和生长线速度 G。两者又与过冷度、变质处理、振动或搅动晶粒大小对金属的力学性能影响晶粒愈细，不仅其强度、硬度愈高，并且塑形和韧性也愈好固溶强化通过溶质原子的溶入形成固溶体以提高合金的强度、硬度的现象引起固溶强化的原因固溶体虽保持溶剂的晶格类型，但由于溶质与溶剂原子直径的不一样，必将导致溶剂的晶格产生畸变。原子直径之差愈大，溶质原子融入的量愈多，晶格畸变愈严重。晶格畸变增长了位错运动的阻力 ，使滑移变形难以进行含碳量对碳钢力学性能的影响伴随 C%上升，硬度上升，强度先升后降（0.8%），冲击韧性下降，塑性上升，共析钢的奥氏体化过程分为哪几种阶段 1 界面形核 2A 核长大 3 未溶渗碳体溶解 4A 均匀化马氏体的本质马氏体是碳在 α—Fe 中的过饱和固溶体过冷奥氏体在不一样温度等温转变时分别获得的产物 A1～650℃转变得到粗片状珠光体组织；650～600℃索氏体；600～550℃屈氏体；550℃～Ms 转变得到贝氏体；过冷奥氏体迅速冷却到 Ms 点得到马氏体指出 Φ20mm 的 45 钢经 700760840℃℃℃等温加热，保温后，水冷各获得什么组织，力学性能差异 700℃出现自由铁素体，会使钢的硬度减少；760℃得到马氏体组织，硬度和耐磨性提高；840℃得到粗大的马氏体，力学性能恶化同步增长淬火应力使变形和开裂的倾向增大45 钢经调质处理后硬度为 HB240，若再进行 200℃回火，与否可使其硬度提高？假如 4...
