措施筋施工方案最终版

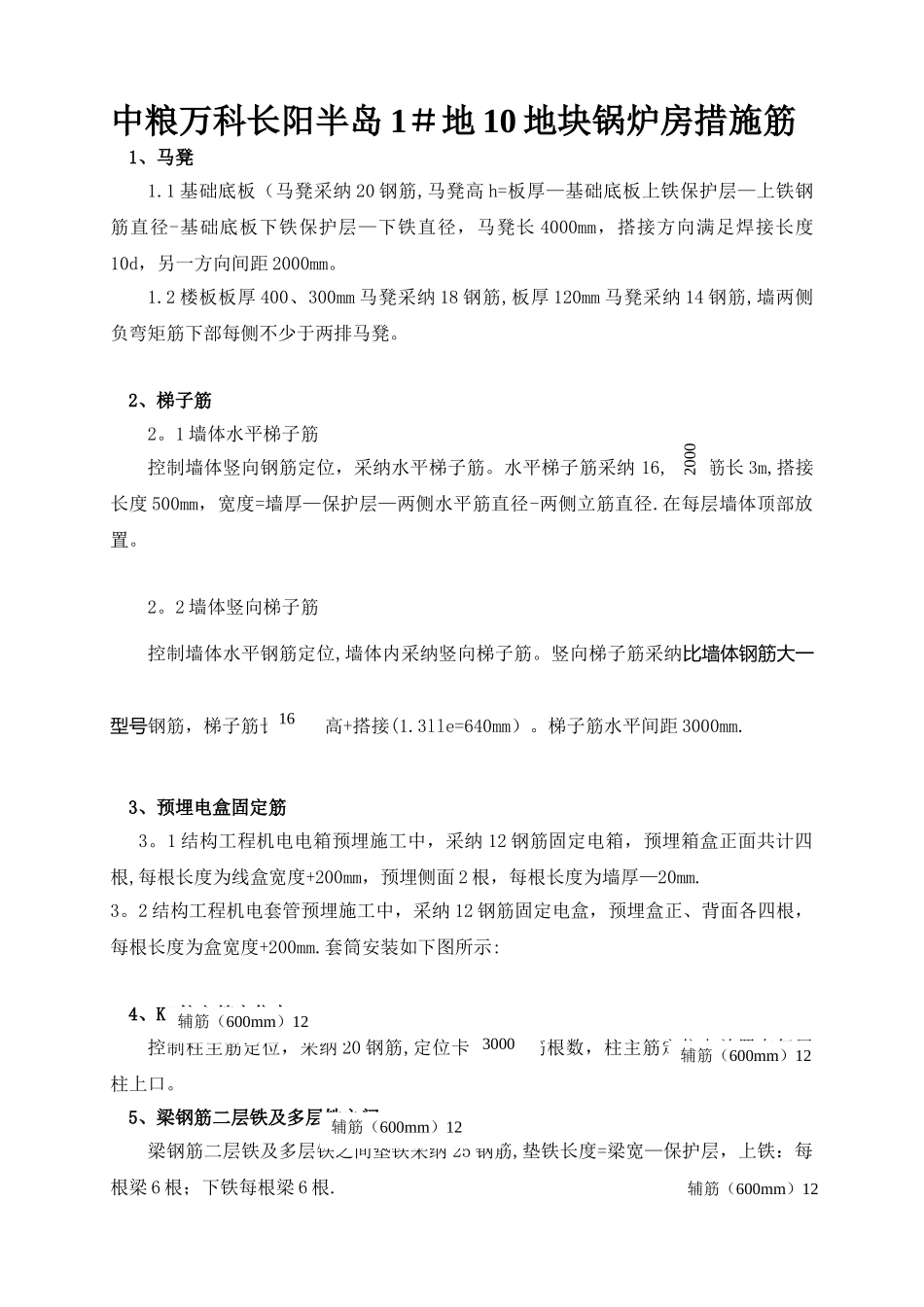

中粮万科长阳半岛 1＃地 10 地块锅炉房措施筋1、马凳1.1 基础底板（马凳采纳 20 钢筋,马凳高 h=板厚—基础底板上铁保护层—上铁钢筋直径-基础底板下铁保护层—下铁直径，马凳长 4000mm，搭接方向满足焊接长度10d，另一方向间距 2000mm。1.2 楼板板厚 400、300mm 马凳采纳 18 钢筋,板厚 120mm 马凳采纳 14 钢筋,墙两侧负弯矩筋下部每侧不少于两排马凳。2、梯子筋2。1 墙体水平梯子筋控制墙体竖向钢筋定位，采纳水平梯子筋。水平梯子筋采纳 16,梯子筋长 3m,搭接长度 500mm，宽度=墙厚—保护层—两侧水平筋直径-两侧立筋直径.在每层墙体顶部放置。2。2 墙体竖向梯子筋控制墙体水平钢筋定位,墙体内采纳竖向梯子筋。竖向梯子筋采纳比墙体钢筋大一型号钢筋，梯子筋长度=层高+搭接(1.3lle=640mm）。梯子筋水平间距 3000mm.3、预埋电盒固定筋 3。1 结构工程机电电箱预埋施工中，采纳 12 钢筋固定电箱，预埋箱盒正面共计四根,每根长度为线盒宽度+200mm，预埋侧面 2 根，每根长度为墙厚—20mm.3。2 结构工程机电套管预埋施工中，采纳 12 钢筋固定电盒，预埋盒正、背面各四根，每根长度为盒宽度+200mm.套筒安装如下图所示:4、KZ 柱主筋定位卡控制柱主筋定位，采纳 20 钢筋,定位卡为柱主筋根数，柱主筋定位卡放置在每层柱上口。5、梁钢筋二层铁及多层铁之间垫铁梁钢筋二层铁及多层铁之间垫铁采纳 25 钢筋,垫铁长度=梁宽—保护层，上铁：每根梁 6 根；下铁每根梁 6 根.16辅筋（600mm）12辅筋（600mm）12辅筋（600mm）12辅筋（600mm）12300020006、顶模筋控制墙体截面尺寸采纳顶模筋,顶模筋为 25 钢筋，在墙体梅花形布置，水平竖向间距 1500mm.钢筋两端点防锈漆。7、框架柱支模加固用地锚桩筋框架柱支模加固用地锚桩筋采纳 Φ25 钢筋,每颗柱 8 根。8、墙体支模加固用地锚桩筋地下室墙体支模加固用地锚桩筋采纳 Φ25 钢筋，在墙体两侧设置，每侧 2 根，间距 1500mm。9、门框顶模筋门框顶模筋采纳 12，每道门 16 根顶模筋，每根长 500mm,与墙体钢筋焊接连接。10、窗框顶模筋窗框顶模筋采纳 12 钢筋,每道窗 20 根，与墙体钢筋点焊连接11、框架柱穿墙螺栓加固框架柱采纳 Φ14 穿墙螺栓加固,竖向间距 600mm，四周均设置,穿墙螺栓长度=柱厚+700mm。穿墙螺杆与钢管之间用“3”字形卡扣夹紧。12、墙体穿墙螺杆本工程地下室外墙及人防层墙体使用穿墙螺栓固定墙体模板，穿墙螺栓长度=墙厚+600mm。竖向间距 600mm，水平间距 700mm.穿墙螺栓与钢管之间使用“3”字型卡扣，地下室墙体放置止水片。地下室内墙布置同外墙，不加止水片。Φ12 300Φ15001500
