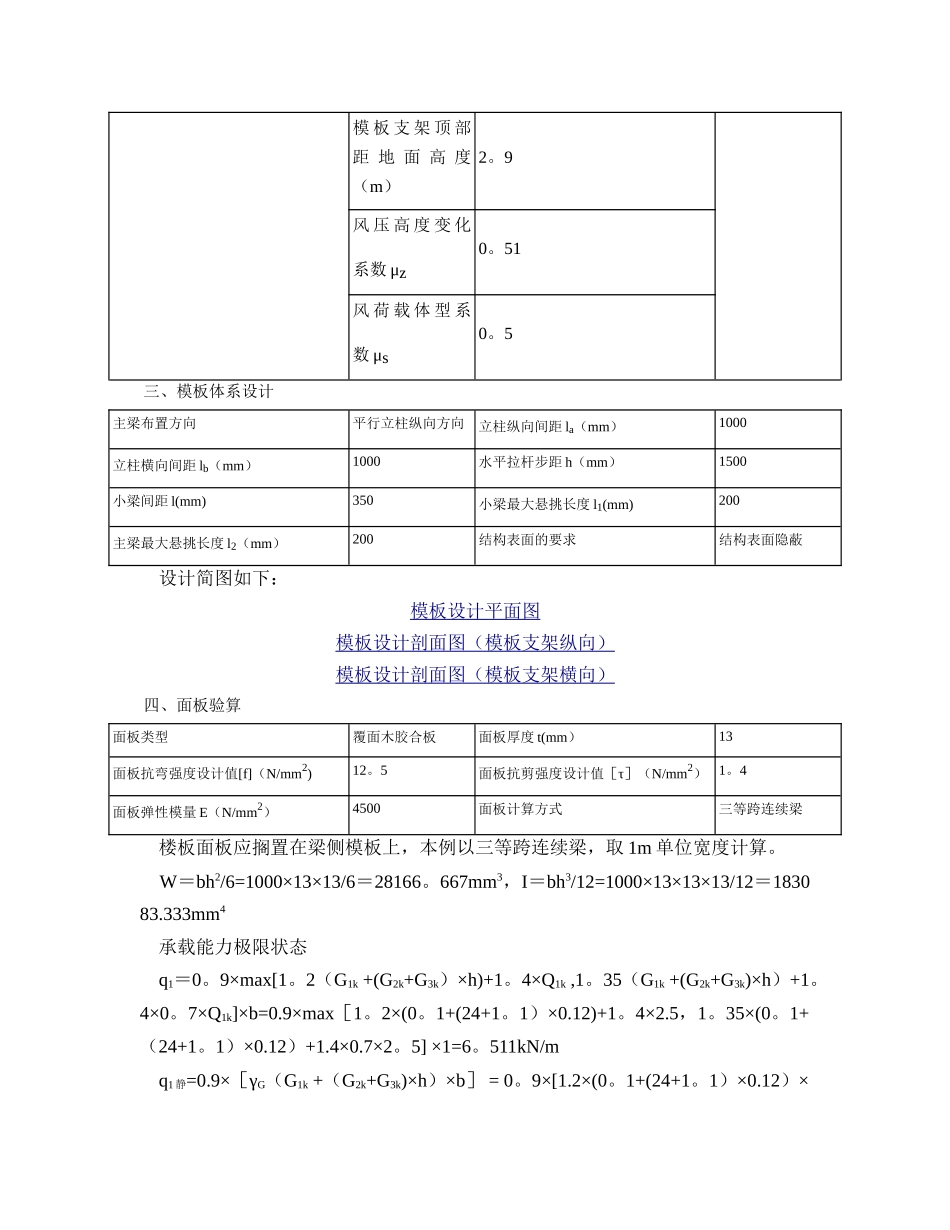

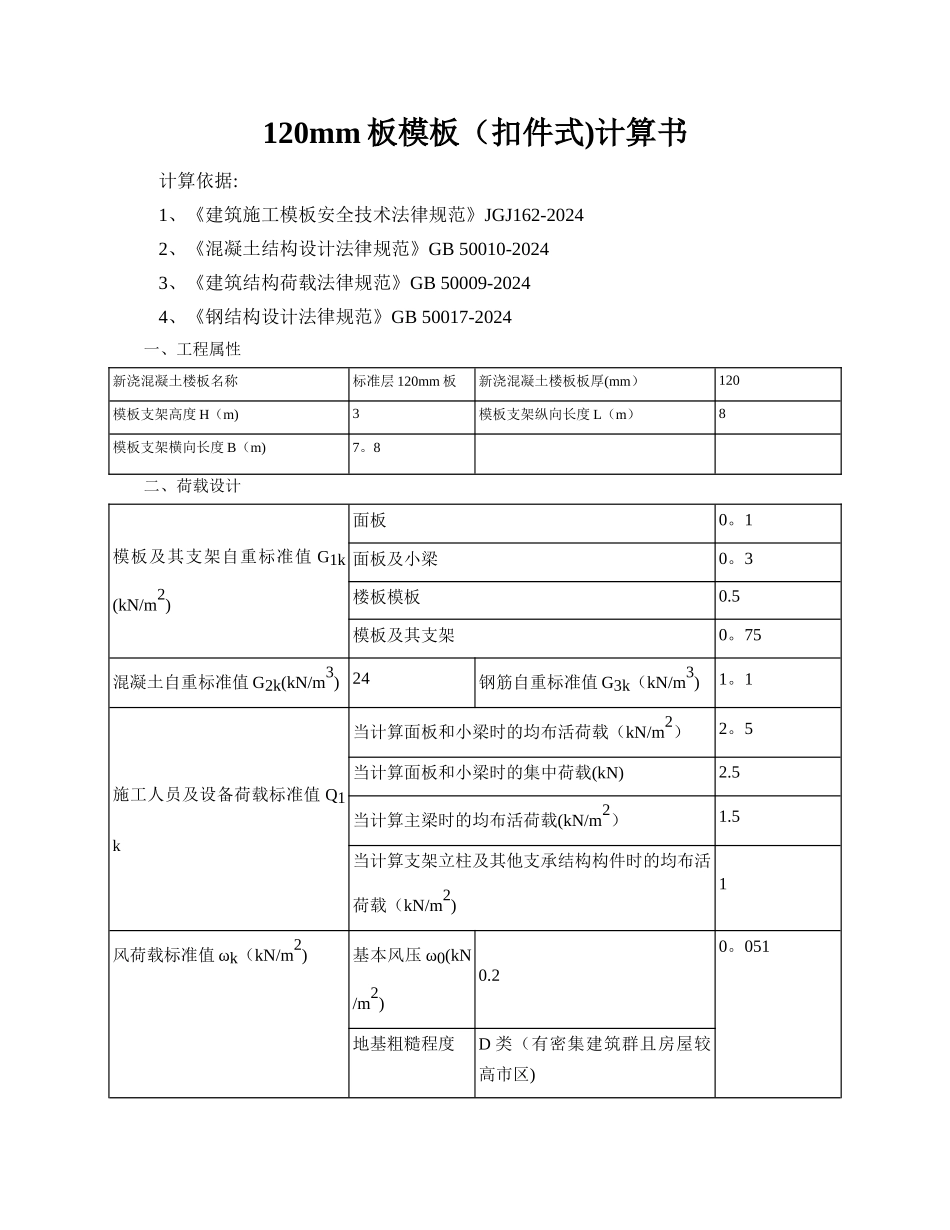

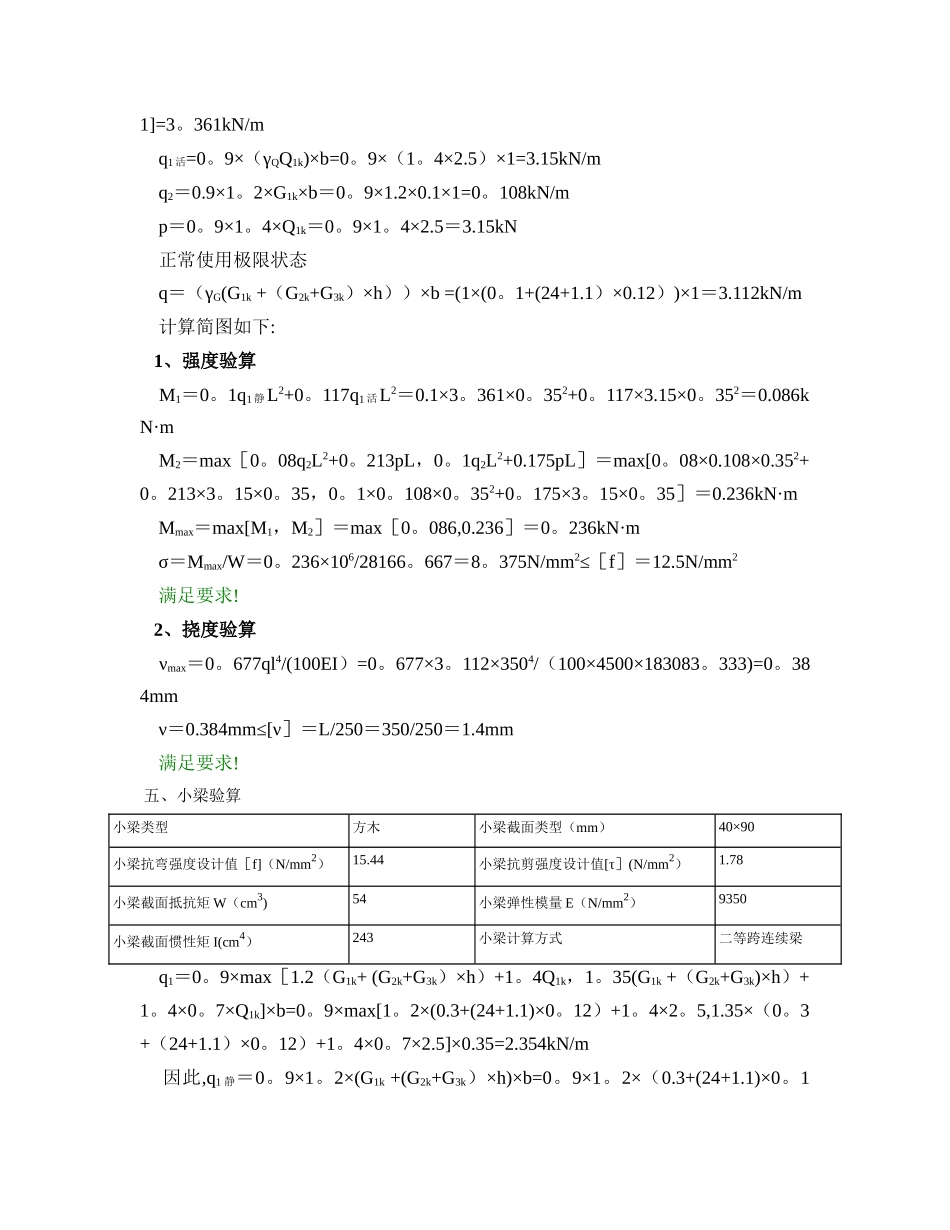

120mm 板模板(扣件式)计算书 计算依据: 1、《建筑施工模板安全技术法律规范》JGJ162-2024 2、《混凝土结构设计法律规范》GB 50010-2024 3、《建筑结构荷载法律规范》GB 50009-2024 4、《钢结构设计法律规范》GB 50017-2024 一、工程属性新浇混凝土楼板名称标准层 120mm 板新浇混凝土楼板板厚(mm)120模板支架高度 H(m)3模板支架纵向长度 L(m)8模板支架横向长度 B(m)7。8 二、荷载设计模板及其支架自重标准值 G1k(kN/m2)面板0。1面板及小梁0。3楼板模板0.5模板及其支架0。75混凝土自重标准值 G2k(kN/m3) 24钢筋自重标准值 G3k(kN/m3)1。1施工人员及设备荷载标准值 Q1k当计算面板和小梁时的均布活荷载(kN/m2)2。5当计算面板和小梁时的集中荷载(kN)2.5当计算主梁时的均布活荷载(kN/m2)1.5当计算支架立柱及其他支承结构构件时的均布活荷载(kN/m2)1风荷载标准值 ωk(kN/m2)基本风压 ω0(kN/m2)0.20。051地基粗糙程度D 类(有密集建筑群且房屋较高市区)模 板 支 架 顶 部距 地 面 高 度(m)2。9风 压 高 度 变 化系数 μz0。51风 荷 载 体 型 系数 μs0。5 三、模板体系设计主梁布置方向平行立柱纵向方向立柱纵向间距 la(mm)1000立柱横向间距 lb(mm)1000水平拉杆步距 h(mm)1500小梁间距 l(mm)350小梁最大悬挑长度 l1(mm)200主梁最大悬挑长度 l2(mm)200结构表面的要求结构表面隐蔽 设计简图如下:模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向) 四、面板验算面板类型覆面木胶合板面板厚度 t(mm)13面板抗弯强度设计值[f](N/mm2)12。5面板抗剪强度设计值[τ](N/mm2)1。4面板弹性模量 E(N/mm2)4500面板计算方式三等跨连续梁 楼板面板应搁置在梁侧模板上,本例以三等跨连续梁,取 1m 单位宽度计算。 W=bh2/6=1000×13×13/6=28166。667mm3,I=bh3/12=1000×13×13×13/12=183083.333mm4 承载能力极限状态 q1=0。9×max[1。2(G1k +(G2k+G3k)×h)+1。4×Q1k ,1。35(G1k +(G2k+G3k)×h)+1。4×0。7×Q1k]×b=0.9×max[1。2×(0。1+(24+1。1)×0.12)+1。4×2.5,1。35×(0。1+(24+1。1)×0.12)+1.4×0.7×2。5] ×1=6。511kN/m q1 静=0.9×[γG(G1k +(G2k+G3k)×h)×b] = 0。9×[1.2×(0。1+(24+1。1)×0.12)×1]=3。361kN/m q1 活=0。9×(γQQ1k)×b=0。9×(1。4×2.5)×1=3.15kN/m q2=0.9×1。...
